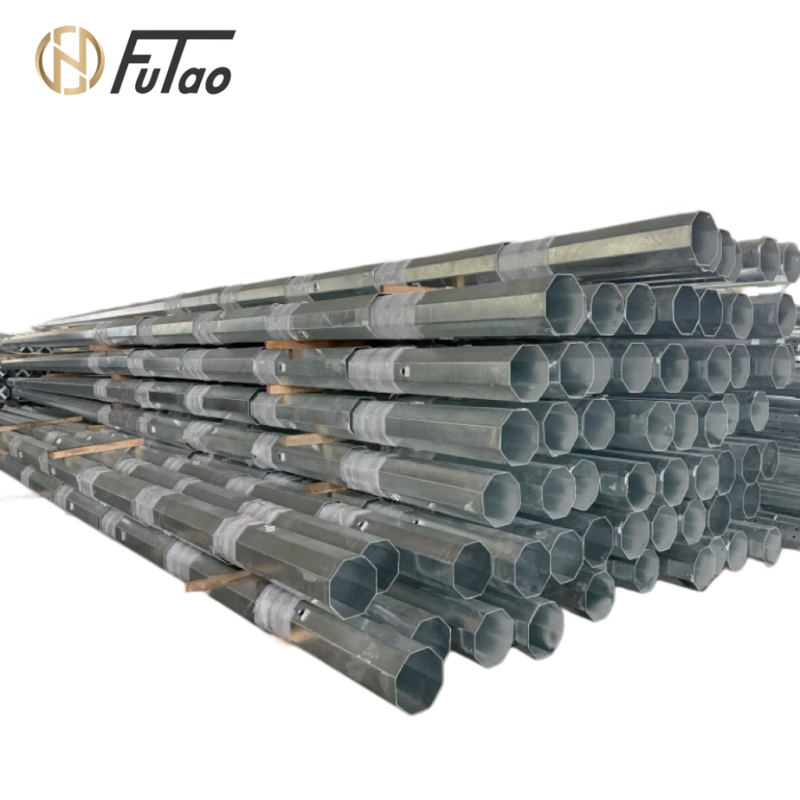

11m 11kV-33kV Sıcak Daldırma Galvanizli Çelik Elektrik Direği – Q235B / Q355B Orta Gerilim Havai Hatları İçin Sekizgen Enerji Nakil Hattı Direği

H1:11m 11kV-33kV Sıcak Daldırma Galvanizli Çelik Elektrik Direği – Orta Gerilim Havai Hatları için Q235B / Q355B Sekizgen Enerji Nakil Hattı Direği

H2:Ürün Genel Bakışı

11m çelik elektrik direği, Güneydoğu Asya'da en çok aranan ve yaygın olarak belirtilen yüksekliklerden biridir. Malezya'nın genişleyen dağıtım ağlarından Endonezya'nın kırsal elektrifikasyon programlarına ve Filipinler'in NEA standart projelerine kadar 11m direk, orta gerilim havai hatları için tercih edilen çözümdür.Bizim 11m sıcak daldırma galvanizli çelik elektrik direğimiz, 11kV ve 33kV dağıtım ağları için özel olarak üretilmiştir. Q235B (standart) veya Q355B (yükseltme) çelikten üretilmiş, sekizgen konik tasarımlı, ISO 1461 sıcak daldırma galvanizli (≥85μm), 160km/s tayfun direncine sahip ve basitleştirilmiş lojistik için isteğe bağlı iki parçalı tasarıma sahiptir. Bu direk, bölgenin en zorlu dağıtım projeleri için yükseklik, dayanıklılık ve maliyet etkinliğinin optimum dengesini sunar.H2:Sorun

Mesafe gereksinimleri için yetersiz direk yüksekliği – 9m direkler bazen yollar, nehirler ve engeller üzerindeki gerekli iletken boşluklarını sağlayamaz. 11m, güvenlik ve uyumluluk için gereken ekstra payı sağlar.Yüksek nemli ortamlarda korozyon – Yıllık yağışın 2.000 mm'yi aştığı ve nemin %100'e yaklaştığı Güneydoğu Asya'nın tropikal iklimi, çeliğin bozulmasını hızlandırır. Boya ve epoksi kaplamalar hızla bozulur; yetersiz galvaniz, bölgenin zorlu koşullarına dayanamaz.Tayfun kaynaklı arızalar – Yetersiz tasarlanmış direkler fırtınalar sırasında çöker, bu da yaygın kesintilere ve maliyetli onarımlara neden olur.Lojistik zorluklar – Daha uzun direkler dikkatli kullanım ve nakliye planlaması gerektirir. İki parçalı tasarımlar bu sorunu çözer.Tutarsız kalite – Uygun kalite yönetim sistemleri ve üçüncü taraf doğrulaması olmadan, direk kalitesi tedarikçiler arasında büyük ölçüde değişiklik gösterir.Rüzgar Bölgesi1. Daha kısa direklerin yükseklik sınırlamaları – 9m direkler, yolları veya nehirleri geçen 33kV hatlar için yeterli boşluk sağlamayabilir. 11m, birçok Güneydoğu Asya dağıtım standardında belirtilen minimum yüksekliktir.Mesafe Gereksinimleri3. Genel rüzgar tasarımı – 120km/s rüzgarlar için tasarlanmış standart direkler, Güneydoğu Asya'nın tayfun kuşağında arızalanır. 160km/s tasarım esastır.4. Lojistik kısıtlamalar – 11m tek parçalı direklerin, dar yollara sahip uzak bölgelerde taşınması zor olabilir. Kayar eklemeli iki parçalı tasarımlar bu zorluğu çözer.H2:Çözüm✅ Optimum 11m yükseklik – 11kV ve 33kV hatlar için üstün iletken boşluğu sağlar. Yol geçişleri, nehir geçişleri ve kentsel kurulumlar için boşluk gereksinimlerini karşılar veya aşar.✅ Malzeme esnekliği – Q235B (maliyet etkin, iç bölgeler için) veya Q355B (yüksek mukavemetli, kıyı tayfun bölgeleri için).✅ Üstün korozyon koruması – ISO 1461 sıcak daldırma galvanizli, ≥85μm çinko kaplamalı. Tuz sprey testi ≥1.500 saat. 25-30 yıl hizmet ömrü.✅ 160km/s tayfun direnci – Güneydoğu Asya'nın aşırı hava koşulları için tasarlanmıştır. Sekizgen şekil rüzgar direncini en aza indirir. Güvenlik faktörü 2.0.✅ Esnek parça tasarımı – Kolay nakliye ve yerinde montaj için tek parçalı veya kayar eklemli/flanş bağlantılı iki parçalı olarak mevcuttur.✅ Sertifikalı Kalite – Fabrikamız ISO 9001 sertifikasına sahiptir. Ürünler uluslararası standartlara göre üretilir ve talep üzerine üçüncü taraf laboratuvarlar (SGS, BV) tarafından doğrulanabilir. Kaynak AWS D1.1 gereksinimlerini karşılar.

H2:Teknik Özellikler

• ParametreÖzellik

• Direk Yüksekliği11m (36 ft)

• Voltaj Derecesi11kV / 33kV

• KesitSekizgen konik

• Malzeme SeçenekleriQ235B (akma ≥235MPa) – standart; Q355B (akma ≥355MPa) – isteğe bağlı yükseltme

Üst Çap

120-160mmAlt Çap

220-280mmEt Kalınlığı

3.8mm / 5.5mm / 7.2mmKoniklik

1:75Rüzgar Direnci

160km/s, güvenlik faktörü 2.0

Galvaniz StandardıISO 1461 / ASTM A123

Çinko Kaplama Kalınlığı≥85μm ortalamaRüzgar Bölgesi≥1.500 saatMesafe Gereksinimleri8 Büyüklüğe Kadar

Tasarım Hizmet Ömrü25-30 yılParçalarKayar eklemli tek parçalı veya iki parçalıS5: Sevkiyat öncesi SGS denetimi ayarlayabilir misiniz?AWS D1.1

Kalite GüvencesiISO 9001 sertifikalı fabrika; üçüncü taraf denetimi (SGS/BV) talep üzerine mevcuttur

H2:Uygulama🏗️ Kentsel ve banliyö dağıtımı – 11m direkler, şehir caddeleri ve banliyö yolları boyunca 11kV-33kV hatlar için optimum boşluk sağlar.

🌾 Kırsal şebeke genişletme – Endonezya, Filipinler ve Vietnam'daki devlet destekli kırsal elektrifikasyon projeleri, orta gerilim dağıtımı için 11m direkleri belirtir.🏭 Sanayi bölgeleri – Fabrikalar, depolar ve sanayi parkları için güvenilir güç kaynağı.

🌉 Yol ve nehir geçişleri – 11m yükseklik, yolları, demiryollarını ve küçük su yollarını geçerken yeterli iletken boşluğu sağlar.

5. Distribütörlerimize özel indirim veya komisyon ve satış koruması sağlanmaktadır.

6. 20 yılı aşkın deneyim ve uzmanlıkla çeşitli çelik direk türleri üretmeye odaklanmış, son teknolojiye sahip fabrikamız, güvenebileceğiniz kaliteli ürünleri rekabetçi fiyatlarla sunmaktadır. 7. Kaliteyi kontrol etmek için kendi denetim ekibimiz var.
