elektrik direği
,elektrik hattı direği
-
Yüzey İşlemSıcak Daldırma Galvanizli
-
Yükseklik13,5 milyon
-
Kalınlık4mm
-
Renkçinko rengi
-
MalzemeASTM 572 GR65, Q460C
-
ŞekilPoligonal veya Konik
-
KaynakAWS D1.1
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaISO 9001 : 2008
-
Model numarası13,5 milyon 45FT
-
Min sipariş miktarı7 adet
-
Fiyat$156 - $488
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi15-31 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHaftada 1200 parça
13.5M 45FT Çelik Elektrik Direkleri Çinko Renk Sekizgen Kesit Şekli
13.5M 45FT Elektrik direk, çelik direk, 1050 daN kenya ile
Ürün Açıklaması
Elektrik direklerimiz 1050 daN kenya ile 13.5M 45FT Elektrik direk, çelik direk için özel olarak tasarlanmıştır, Güneydoğu Asya, Orta Doğu ve Avrupa dahil olmak üzere tüm dünyadaki memnun müşterilerimize ürünlerimizi başarıyla teslim ettik.Ayrıca kullanım şekline göre askı, gergi ve klemens/ölü açı direkleri gibi çeşitli tiplerde direkler üretebilmekteyiz.
Özel ayrıntılar
| TEKNİK DEĞERLENDİRME PROGRAMI ÖZELLİK NO.P25 ve P25-2016-02 12.2M GALVANİZLİ ÇELİK DİREKLER |
||
| TANIM | BİRİM | İHALE EDİLEN VERİLER (EKLENECEK) |
| 1) Tasarım Standartları | ASCE/SEI 48 | |
| 2) Kutup Parametreleri: | ||
| Uzunluk | mm | 13500 |
| çelik kalınlığı | mm | 3.5mm |
| kesit şekli | Sekizgen | |
| Çelik Tanımlama | ASTM Numarası | ASTM572 GR65 |
| Nihai Çekme Stress.fu | N/mm2 | 550 |
| Verim Stresi, fy | N/mm2 | 450 |
| Tasarım Gereksinim ve Ek A'ya göre yükleme | Evet Hayır | Evet |
| Maks. izin verilen tasarım stresi | fd=fy/(1.1) | 1.1 |
| Sapma Sınırı | %10 uzunluk | uzunluğun <%10'u |
| Direk Üst çapı | mm | 222 |
| Kutup Alt çapı | mm | 466 |
| Galvaniz kaplama standardı | ASTM A123/A123M | |
| Galvaniz kaplama kalınlığı | 86um | |
| 3) Direk üstü kalıcı olarak çelik kapakla kaplanmıştır | Evet Hayır | Evet |
| 4) Belirtildiği şekilde ayrılabilir taban plakası | Evet Hayır | Evet |
| 5) 900mm zemin kovanı 450mm ile donatılmış direk 5 mm minimum kalınlıkta zemin seviyesinin üstünde ve altında |
Evet Hayır | Evet |
| 6) Dişli deliklere takılan plastik tapalar | Evet Hayır | Evet |
| 7) Tek parça olarak üretilmiş direk | Evet Hayır | Evet |
| 8) Cıvata delikleri 23mm nominal çaptadır. | Evet Hayır | Evet |
| 9) Spesifikasyon çizimine göre deliklerin sayısı ve konumu | Evet Hayır | Evet |
| 10) Belirtildiği şekilde iki delikli NEMA toprak bağlantı pedi | Evet Hayır | Evet |
| 11) Dişli eklerin belirtildiği şekilde topraklanması | Evet Hayır | Evet |
| 12) Belirtilen şekilde topraklama pedi yüzü ve dişleri | Evet Hayır | Evet |
| 13) UV ışınlarına dayanıklı Poliüretan veya belirtilen şekilde uygulanan muadili kaplama, direğin tabanından 1900mm | Evet Hayır | Evet |
| 14) Belirtildiği şekilde direğin diğer bitirilmesi | Evet Hayır | Evet |
| 15) Belirtildiği şekilde işaretler | Evet Hayır | Evet |
| 16) Belirtildiği şekilde test etme | Evet Hayır | Evet |
| 17) Üstü açık kaplarda paketlenmiş direkler | Evet Hayır | Evet |
ek detaylar
Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazarı Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

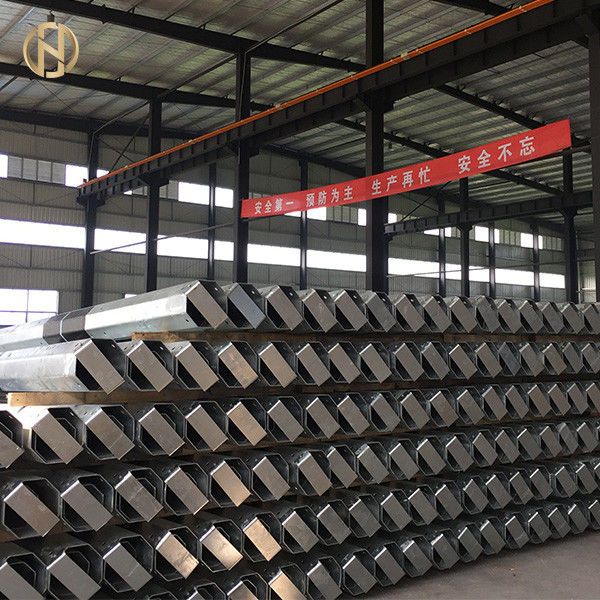

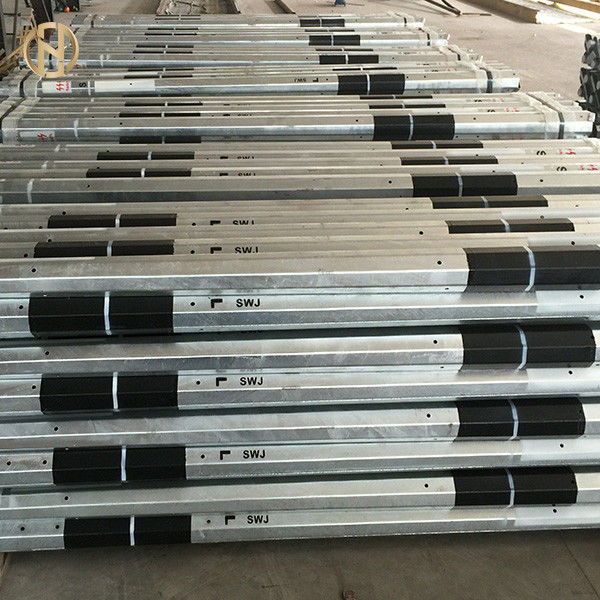

Ürün Detayları
Test yapmak
Paketleme ve Nakliye
Galvanizli yüzeyin nakliye sırasında oluşabilecek zararlardan korunması için direğin üst ve alt kısımlarını hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
