Vurgulamak
SS400 elektrikli çelik direk
,Özelleştirilmiş elektrikli çelik direk
,SS400 telekomünikasyon çelik direk
-
Yükseklik16m
-
Kalınlık5 mm - 22 mm
-
Malzemesıcak rulo karbon çeliği
-
ŞekilBorulu, 12 taraf
-
KaynakAWS D1
-
Yüzey İşlemHDG
-
RenkGri
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO9001:2008
-
Min sipariş miktarı6 parça
-
Fiyat$101 - $613
-
Ambalaj bilgileri40HC veya OT, hasır veya hasır ile sarılır
-
Teslim süresi3 hafta
-
Ödeme koşullarıL/C, T/T
-
Yetenek temini102 adet her gün

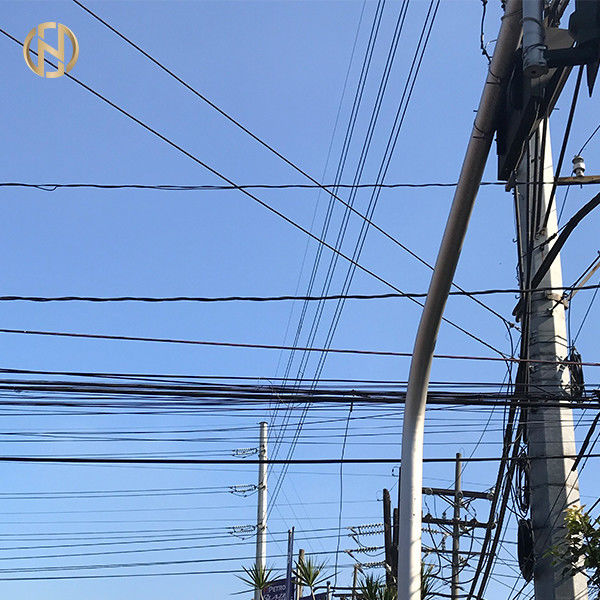

SS400 Telekomünikasyon Elektrik Çelik Direk Özelleştirilmiş
Özel Yükseklik Dış Mekan Çelik Boru Direği, Güç Direği, Elektrik Direği
| Malzeme | BAOSTEEL Group'tan yüksek kaliteli çelik Q235/SS400 | |
| Kaynak Tekniği | Otomatik tozaltı ark kaynağı | |
| Yüzey İşlem | Sıcak daldırma galvanizleme ve toz boyama | |
| Kaynak Standardı | GB11345 Sınıfı Ⅱ | |
| Çinko Kaplama Kalınlığı | ≥ 86um | |
| Çinko Kaplamanın Yapıştırıcı Gücü | GB2694-88 | |
| Anti-rüzgar Kapasitesi | 36.9m/sn | |
| Korozyon Önleyici Ömür | ≥20 yıl | |
| Kaplama Katmanı | Kalınlık | ≥100um |
| yapıştırıcı kuvveti | GB9286-880 | |
| Sertlik | ≥2H | |
| Çelik Direk Yükseklik Seçenekleri | 3.5m~15m | |
| Sokak Aydınlatma Direkleri Tip Seçenekleri | konik, çokgen | |
Ürün Açıklaması
Yukarıdaki ürünler, Özel Yükseklik Dış Mekan Çelik Boru Direği, Güç Direği, Elektrik Direği için özel olarak yapılmış çelik elektrik direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı üstünlük sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyum sağlayabilir.
- Ürünler ISO 1461/ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, vb.
- Malzeme kodu : GB/T1591-2008,GB/T700-2006
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Gerektiğinde denetim ve tamamlayıcı bileşenler dahil olmak üzere ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
PLS yazılımına göre tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:
- Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
- Anten yükü ve direğin yüksekliği
- Direğin kendisinin toplam yüksekliği
Ürün Özellikleri
|
Ürün adı |
Özel Yükseklik Dış Mekan Çelik Boru Direği, Güç Direği, Elektrik Direği |
|---|---|
|
Uygun Kullanımlar |
Güç dağıtımı |
|
Şekil |
Borulu, Poligonal veya Konik |
|
Malzeme
|
Q345B/ A572, Minimum akma dayanımı >= 345n/mm2 Q235B/A36, Minimum akma dayanımı >= 235n/mm2 İsteğe göre başka malzemeler de kullanılabilir (Q460, ASTM573 GR65, GR50, SS400, SS490, ST52'ye) |
|
Boyutların Toleransı |
+- 1% |
|
Güç |
11kv ,13kv, 15kv ,33kv |
|
Emniyet faktörü |
Tel için güvenlik faktörü: 5 Tel için güvenlik faktörü: 5 |
|
Kg Olarak Tasarım Yükü |
200- 1111 Kg direk üstlerinden 30cm uzağa uygulanır |
|
Oymak |
Müşterinin ihtiyacına göre perçin veya tutkal, gravür, kabartma yoluyla isim plakası |
|
Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz/Toz Boya |
|
Kutupların Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Birleştirme Modu |
|
Direklerin Tasarımı |
8 dereceli depreme karşı |
|
Rüzgar direnci |
160 km/sa veya 30m/s |
|
Minimum Verim Mukavemeti |
45msq |
|
Minimum - Maksimum Nihai Çekme Mukavemeti |
490 mpa - 620 mpa |
|
Standart |
ISO 9001 |
|
Bölüm Başına Uzunluk |
14m içinde, bir kez kayma eklemi olmadan oluşturuldu |
|
Kaynak |
İç ve dış çift kaynak işlemi dikişsiz bir yüzey oluşturur Kaynak Standardı: AWS (Amerikan Kaynak Derneği) D 1.1 |
|
Kalınlık |
3mm - 6mm |
Paketleme ve Nakliye
| Üst bölüm | Üst çap (mm) | Ort=191(190/192/191/192) | Ort>=190 | ||||||
| Alt çap (mm) | Ort>=299 | ||||||||
| Orta bölüm | Üst çap (mm) | Ort>=280 | GEÇTİ | ||||||
| Alt çap (mm) | Ort>=390 | ||||||||
| Alt bölüm | Üst çap (mm) | Ort>=367 | GEÇTİ | ||||||
| Alt çap (mm) | Ort=480( 478, 482, 478, 480) | Ort>=478 | |||||||
| Galv Et Kalınlığı (mm): | Aşama 1/3 | 4.14 | >=4 | >=4mm | |||||
| Aşama 2/3 | 4.12 | ||||||||
| Aşama 3/3 | 4.15 | ||||||||
| Her bölümün uzunluğu (mm): | Aşama 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Kutup toplam uzunluğu (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Kutup Ağırlığı (kg) | 677kg | 643-711kg | |||||||
| Her bölümde boyuna sayısı 1/2/3 | <=2 | <=2 | |||||||
| Galvanizli kalınlık (um ): | Aşama 1/3 | 123/103/92.5/90 | BS729 | Ort>=70Um | |||||
| Aşama 2/3 | 96.5/88.7/96,7/97.3 | ||||||||
| Aşama 3/3 | 99.4/103/100/104 | ||||||||
| Malzeme Testi | YS(Mpa) | 648 | >=480 | >=480 | |||||
| TS (Mpa) | 706 | >=550 | >=550 | ||||||
| EL (%) | %23 | >=%15 | >=%15 | ||||||
Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
3.1.Kaynak
İmalatçı, kaynak işlemlerinde kullanılacak uygun teknikleri belirlemekten ve geliştirmekten sorumlu olacaktır.
Tüm kaynaklar, yapılacak kaynak türü için kalifiye kaynakçılar, kaynak operatörleri ve zımbalayıcılar tarafından yapılacaktır.Nitelikler EN1090 veya AWS D1'e uygun olacaktır.1.
Tüm kaynaklar, prosedür kalifikasyonu da dahil olmak üzere, şafttan tabana flanş için EN1090 EXC2 ve EN1090 EXC3'e göre yapılmalıdır.
Kaynak, kalkan metal ark, gaz korumalı akı çekirdeği, gaz kalkan metal ark veya batık ark prosesleri ile yapılacaktır.
3.1.1.Boyuna Kaynaklar
Boyuna kaynaklar, penetrasyonun %100 olacağı dişi bölümün kayar bağlantı alanı dışında, minimum yüzde altmış (%60) penetrasyona sahip olacaktır.
3.1.2.Şaft - Taban Plakası Kaynakları (eğer varsa)
Milin kalınlığı 6 mm'ye eşit veya daha fazla ise, milden flanşa plaka kaynakları, taban plakası için yüzde yüz (%100) penetrasyon kaynakları olacaktır.
Milin kalınlığı 6 mm'den az ise mil-taban plakası kaynakları köşe kaynağı olacaktır.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
