Güç Tahliye İletim Hattı için 26.3 Km 33kV Çelik Boru Swaged Pole

Brand Name:	Futao
Model Number:	9m
MOQ:	10 parça
fiyat:	$110-$411
Delivery Time:	60 iş günü
Payment Terms:	L/C, T/T

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO9001:2008

Yüzey tedavisi:

Sıcak daldırma galvanizli

Yükseklik:

Müşterilerin isteğine göre

Kalınlık:

3-4,5 mm

Malzeme:

Q235, Q345

Şekil:

Boru şeklinde

Renk:

Müşterilerin isteğine göre

kaynak:

AWS D 1.1

Ambalaj bilgileri:

40HC veya OT mat veya hasır mat ile sarın

Yetenek temini:

Her ay 4000 adet

Vurgulamak:

çelik boru direk

sekizgen çelik direk

Product Description

Güç Tahliye İletim Hattı için 26.3 Km 33kV Çelik Borulu Swaged Kutup

Tip	Güç Dağıtımı için Çelik Boru Yardımcı Direği
Uygun Kullanımlar	Güç dağıtımı
Şekil	Borulu, Poligonal veya Konik
Malzeme	Q345B/A572,minimum akma dayanımı>=345n/mm2 Q235B/A36,minimum akma dayanımı>=235n/mm2 İsteğe göre başka malzemeler de kullanılabilir (Q460, ASTM573 GR65, GR50 ,SS400, SS490, - ST52)
Boyutların Toleransı	+- 1%
Güç	10 KV ~ 550 KV
Güvenlik faktörü	İletken tel için güvenlik faktörü : 8 Topraklama kablosu için güvenlik faktörü : 8
Kg Olarak Tasarım Yükü	Direk tepesinden 50cm'ye 300~1000 Kg uygulanır
Oymak	Müşterilerin ihtiyaçlarına göre perçin veya tutkal, gravür, kabartma yoluyla isim plakası
Yüzey İşlem	ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz/Toz Boya
Kutupların Ortak	Ekleme Modu, İç Flanş Modu, Yüz Yüze Birleştirme Modu.
Kutup tasarımı	8 dereceli depreme karşı
Rüzgar hızı	160Km/Saat 30m/s
Minimum Verim Mukavemeti	355 mpa
Minimum Nihai Çekme Mukavemeti	490 mpa
Maksimum Nihai Çekme Mukavemeti	620 mpa
Standart	ISO 9001
Bölüm başına uzunluk	14m içinde, bir kez kayma eklemi olmadan oluşturuldu
Kaynak	İç ve dış çift kaynak işlemi kesintisiz bir yüzey oluşturur Kaynak Standardı :AWS ( American Welding Society ) D 1.1
Kalınlık	2 mm ila 30 mm
Üretim süreci	Malzemelerin Doğrulanması → Kesim → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme veya Toz Boya, Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
Ambalajlama	Direklerimiz genellikle üstte ve altta hasır veya saman balyası ile kaplanır.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.

IS Tanımı Toplam uzunluk	410SP- 52 11 m			410 SP-43 10 m		410 SP-31 9 m	410 SP-13 8 m
Dikim derinliği.m	1.8			1.8		1.5	1.5

uzunluk, m Üst (h1)	2.7			2.4		2	1.75
Orta (h2)	2.7			2.4		2	1.75
Alt (h3)	5.6			5.2		5	4.50
Dış Çap, mm Üst (h1)	114.3			114.3		114.3	88.9
Orta (h2)	139.7			139.7		139.7	114.3
Alt (h3)	165.1			165.1		165.1	139.7
Kalınlık, mm
Üst (h1) 3,65 3,65


					3.65		3.25
Orta (h2)		4.5	4.5		4.5		3.65
Alt (h3)		4.5	4.5		4.5		4.5
Yaklaşık ağırlık, kg		175	160		147		101
Kırılgan yük, kgf		307	348		367		301
Yükün uygulanması direğin tepesi, m		0.6	0.6		0,3		0,3

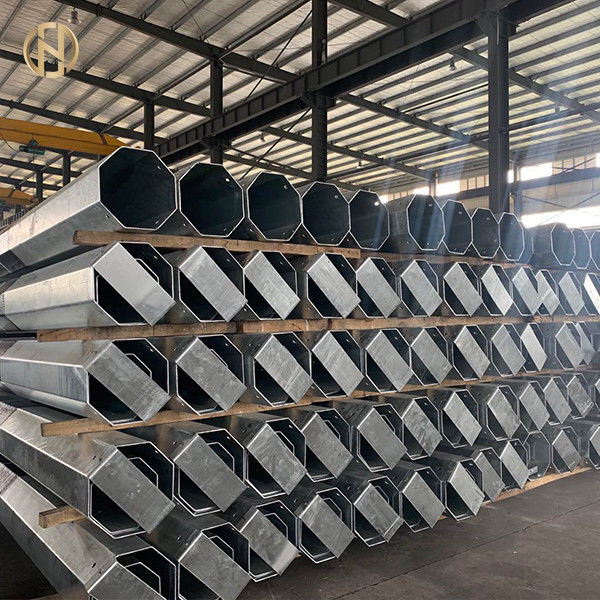

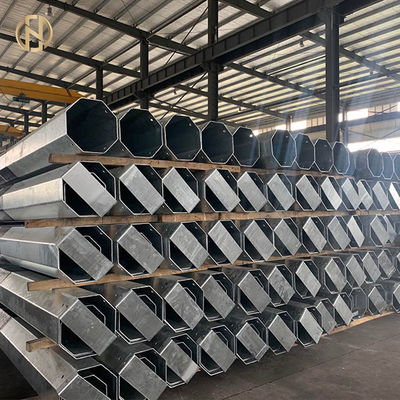

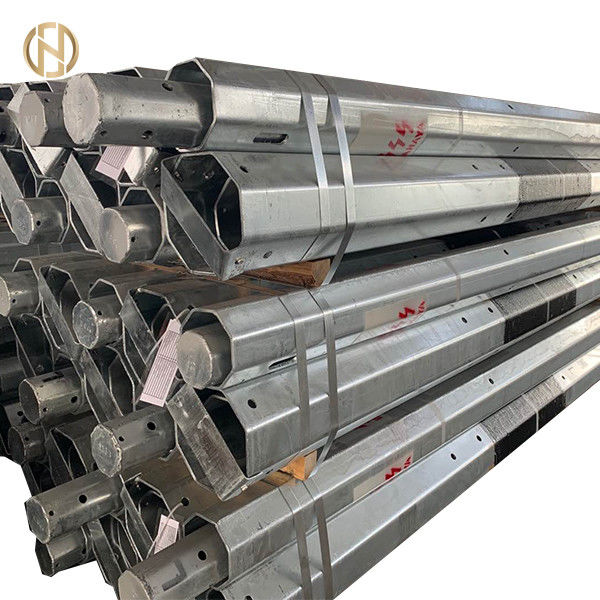

Güç Tahliye İletim Hattı için 26.3 Km 33kV Çelik Boru Swaged Pole 0
