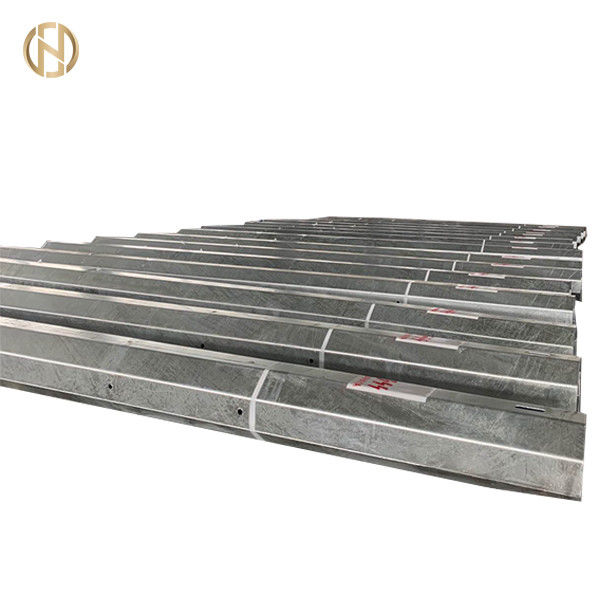

Korozyon Önleyici Boru Çelik Direk Sökülebilir Kollar

İletim Hatları için 220KV Çelik Boru Direk, 230kv elektrik direği, EN stardand


AVANTAJLAR

• OEM ve ODM hizmeti mevcuttur
• Mükemmel korozyon önleyici performans
• Uzun ömür: 25 yıl uzun ömür
• BAOSTEEL Q235 çelik, yüksek mukavemet ve mükemmel esneklik
• İkili koruma işlemleri: önce sıcak galvaniz, ardından toz boya
• Birden fazla boyama rengi mevcuttur: Varsayılan renk Gri.Özel mevcut
• Sökülebilir kollar ve temel seti: Kaynak gerektirmeyen sadece bir tornavida

Ürün Açıklaması

Yukarıdaki ürünler İletim Hatları için 220KV Boru Çelik Direk, 230kv elektrik direği, EN stardand.
PLS yazılımına göre tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:

1. Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
2. Anten yükü ve direğin yüksekliği
3. Direğin kendisinin toplam yüksekliği

Ürün Özellikleri

3.2.toleranslar

• Kayma derz seviyesinde ölçülen ortalama dış çaplar: minimum ±2 mm ile ±%1
• Ovalizasyon: kayma eklem seviyesinde iki dik çap arasında alınan iki ölçüm için not edilen boyutsal yüzde: %3'ten az [(Dmaxi-Dmini)/Dmaxi < %3]
• Direk elemanlarının uzunluğu: - 25 mm / +75 mm
• Eleman Düzlüğü: 1 metre eleman uzunluğunun %0,2'sinden az (metre başına 2 mm)
• Büküm: 3 metre üye uzunluğu başına 1,5 dereceden az
• Deliklerin yeri: Onay çizimlerimizde belirtilen uzunluklarda ± % 1

3.3 galvanizleme

İmalatı tamamen tamamlandıktan sonra Çelik Direklere sıcak daldırma galvaniz yapılacaktır.Çift daldırmaya izin verilmeyecektir.

Cıvatalar, vidalar, somunlar hariç tüm malzemeler NF EN ISO 1461'e göre galvanizlenecektir.

Tüm içi boş elemanlar hem iç hem de dış yüzeyler galvanizlenecektir.Somunlar galvanizlemeden sonra tekrar vidalanacak ve daha sonra gres ile paslanmaya karşı uygun şekilde korunacaktır.

4. Açıklama:

Galvanizli ÇELİK DİREKLER, düzgün konik, 12 kenarlı düzgün poligon kesitli.Bir bölümün maksimum uzunluğu 12 metre olacaktır.

Her yüz, yük noktaları dışında stifnerler olmadan düz olacaktır.

Çelik Direkler, teleskopik kaymalı bağlantılar için tasarlanmıştır.

Direkler, minimum sayıda bağlantı (kutup başına bir veya iki bağlantı) ile tasarlanmıştır.Direk ek yeri teleskopik tipte olacak, kaynak veya cıvata kullanılmayacaktır.

Kayma derz uzunluğu, üst elemanın ana iç çapının 1,5 katından az olmayacaktır.

Direklerin üzerine çıkarılabilir bir metal direk başlığı takılacaktır.

Direğin karşılıklı taraflarına aynı seviyede takılan traversler, direğin merkez hattına göre simetrik olacak ve her bir travers bağımsız olarak takılabilecek şekilde olacaktır.

Traversler direğe kanatlar, cıvatalar ve somunlar vasıtasıyla bağlanacaktır.Çapraz kollar düz olacak ve düzgün bir şekilde konik 6 (sekiz) kenarlı düzgün çokgen bir enine kesite sahip olacaktır.

Tüm direklerde, zemin seviyesinden yaklaşık 50 cm yükseklikte bir konumda bir topraklama noktası bulunacaktır.


Paketleme ve Nakliye


Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.

Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
