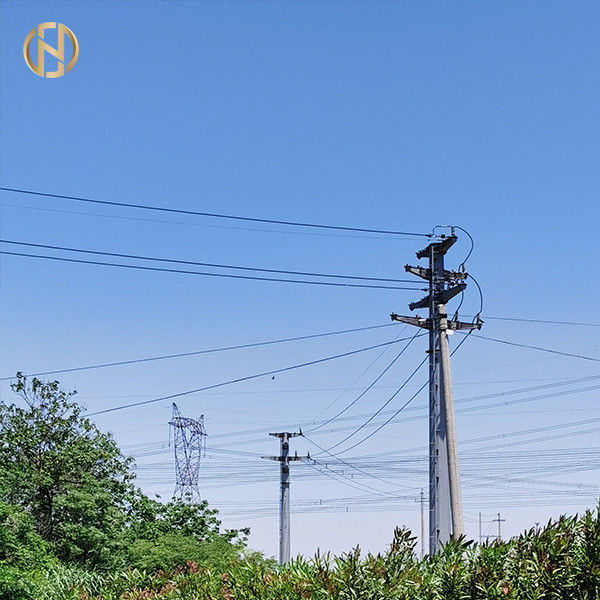

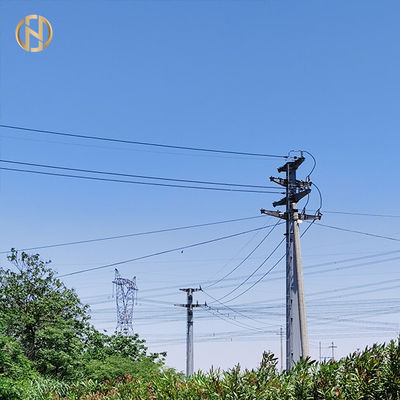

Çok Piramit Konik Yardımcı Elektrik Güç Direği

138KV çift Devre Kutbu, taban plakası ve M48 Ankraj cıvatası ile 30-60 derece







İçin uygun	Elektrik aksesuarları
Şekil	Çok piramidal, Sütun biçimli, çokgen veya konik
Malzeme	Normalde Q345B/A572, minimum akma dayanımı>=345n/mm2 Q235B/A36,minimum akma dayanımı>=235n/mm2 Q460 ,ASTM573 GR65, GR50 ,SS400, SS490'dan ST52-'ye sıcak haddelenmiş rulonun yanı sıra
Emniyet faktörü	Şarap yapmak için güvenlik faktörü : 8 Şarap topraklaması için güvenlik faktörü : 8
Kg Olarak Tasarım Yükü	Direkten 50cm'ye 300~1000 Kg uygulanır
işaretler	Müşteri ihtiyaçlarına göre nehir veya tutkal, kazıma, kabartma yoluyla isim paleti
Yüzey işleme	Sıcak daldırma galvanizli ASTM A123'e göre, renkli polyester gücü veya müşterilerin istediği diğer standartlar.
Kutupların Ortak	Ekleme modu, iç flanş modu, yüz yüze bağlantı modu.
Kutup tasarımı	8 dereceli depreme karşı
Rüzgar hızı	160 Km/Saat .30 m/s
bölüm başına uzunluğu	14 m içinde bir kez kayma eklemi olmadan şekillendirme











































































Ürün Açıklaması

---

132,138, 69kv 110KV havai iletim hatları için tasarlanmıştır.İsteğe göre özel ölçülerde özel direkler tasarlanabilir.Şirket içi mühendislerimiz yardım etmek için buradalar.Herhangi bir sorunuz için lütfen müşteri hizmetleri ile iletişime geçin.



Özel Ayrıntılar

---

ÇELİK DİREKLER	BİRLEŞİN	GARANTİLİ DEĞERLER
DİREK TİPİ		Dümdüz		Açı		Çıkmaz sokak
Miktar	bilgisayar	24		14		6
Üretici firma		YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD		YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD		YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD
Üretim Yeri		ÇİN,JIANGSU,YIXING ŞEHRİ		ÇİN,JIANGSU,YIXING ŞEHRİ		ÇİN,JIANGSU,YIXING ŞEHRİ
standartlar	-	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700
Çelik kalitesi		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Sıcak galvanizleme standardı		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Dimensionnement mécanique des ligues
Devre sayısı		1	1	1	1	1	1
izolatör tipi		SÜSPANSİYON	SÜSPANSİYON	ÇAPA	ÇAPA	ÇAPA	ÇAPA
Açı	º	0	0	45	45	90	90
standart açıklık	m	200	200	200	200	200	200
rüzgar aralığı	m	220	220	220	220	220	220
Ağırlık aralığı	m	250	250	250	250	250	250
85 °C'de iletken sarkması	m
Çapraz kol şekli		Üçgen	Üçgen	drape	drape	drape	drape
En düşük çapraz kol yüksekliği	m	15.6	15.6	15.6	15.6	15.6	15.6
İletkenler ve kutup arasındaki minimum dikey mesafe	m	1.1	1.1	2	2	2	2
En yüksek iletken ve topraklama kablosu arasındaki dikey mesafe	m	2.2	2.2	2.2	2.2	2.2	2.2
Ortalama sıcaklıkta (25 °C) rüzgar basıncı	daN/m2	58	58	58	58	58	58
Kutuplar aerodinamik katsayısı		2.8	2.8	2.8	2.8	2.8	2.8
İletken aerodinamik katsayısı		1	1	1	1	1	1
Güvenlik katsayısı		2	2	2	2	2	2
Malzeme		katlanmış sac	katlanmış sac	katlanmış sac	katlanmış sac	katlanmış sac	katlanmış sac
Enine kesit		sekizgen	sekizgen	sekizgen	sekizgen	sekizgen	sekizgen
Yerden yükseklik	m	20	20	22	22	22	22
Üst dış çap	mm	240	240	270	270	300	300
Alt dış çap	mm	510	510	920	920	1200	1200
Bölüm sayısı	mm	2	2	3	3	3	3
Kalınlık (üst/alt)	mm	4 / 6	4 / 6	6 / 8 / 10	6 / 8 / 10	6/10/10	6/10/10
Toplam ağırlık	kilogram	1150	1268	3300	3560	4670	4980
Temel derinliği	m	2.6	2.6	2	2	2	2

ek detaylar

---

Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11

Tasarım Yazılımı: PLS-POLES yazılımı

İhracat Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika

Testler : Yükleme Testleri gerekirse sahada yapılabilir.



Üretim süreci

---

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

Ürün Detayları

---



Test yapmak

---
