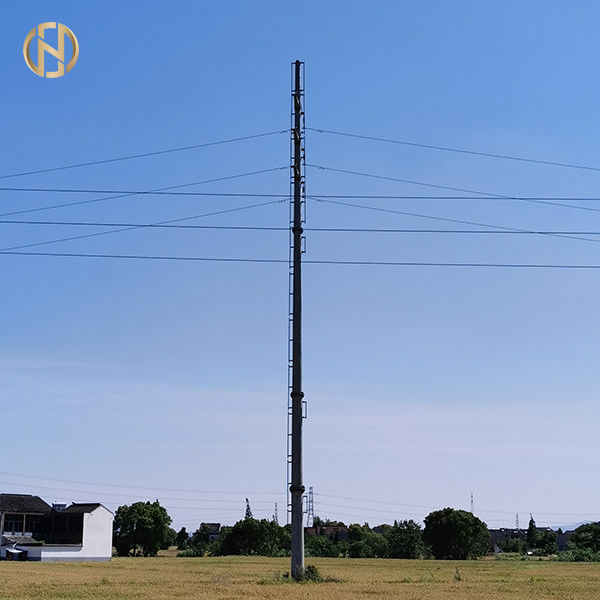

CNC Lazer Kesim ile 40Ft Elektrikli Çelik Direk Poligon
Gerekli tüm standartları karşılayan hammaddeyi farklı uzunluk ve genişlikte kesmek.Malzemeyi veya üretilen lazer ışınını yönlendirmek için CNC lazer kesim kullanılır.Malzemeleri kesmek için tipik bir ticari lazer, malzeme üzerinde kesilecek modelin CNC veya G kodunu takip etmek için bir hareket kontrol sistemi içerir.Odaklanmış lazer ışını, malzemeye yönlendirilir, bu malzeme daha sonra ya erir, yanar, buharlaşır ya da bir gaz jeti ile üflenir ve yüksek kaliteli bir yüzey kaplaması olan bir kenar bırakır.
Kesilen çelik levhayı, çizimde belirtilen şekle (dairesel veya çokgen veya başka bir şekil) dönüştürmek.Bu buluş, şekillendirme cihazlarıyla ve daha özel olarak, uzunlamasına haddelenmiş bölümleri veya metal stok şeritlerini istenen eğrisel şekillere bükmek için cihazlar veya makineler ile ilgilidir.
Ürün Açıklaması
Elektrik direklerimiz 69kv 60ft 65ft 70ft 75ft 80ft elektrik direği için özel olarak tasarlanmıştır Filipinler pazarı için elektrik şebekesi direği süspansiyon direği NGCP Müşterisi Ürünlerimizi Güneydoğu Asya, Orta Doğu ve Avrupa dahil olmak üzere dünyanın her yerindeki memnun müşterilere başarıyla teslim ettik.Ayrıca kullanım şekline göre askı, gergi ve klemens/ölü açı direkleri gibi çeşitli tiplerde direkler üretebilmekteyiz.
Özel ayrıntılar
|
Ürün adı
|
69kv 60ft 65ft 70ft 75ft 80ft elektrik direği elektrik direği phiippines pazarı için süspansiyon direği |
|
Tip
|
Süspansiyon Direği, Gergi Direği, Açı Direği, Sonlandırma Direği |
|
Yükseklik
|
2m - 50m |
|
Kalınlık
|
4 mm, 5 mm ,6 mm , 7 mm, 8 mm, 9 mm , 10 mm 11 mm ,12 mm |
|
Şekil
|
Poligonal veya Konik |
|
Yüzey İşlem
|
ASTM A123 standardına veya müşterilerin isteğine göre diğer standartlara göre Sıcak Daldırma Galvanizli |
|
Renk
|
Herhangi biri, müşterilerin isteğine göre |
|
Zemine Monte Edilmiş
|
Çapa cıvata |
|
Gerilim
|
69kv |
|
Malzeme
|
Q235, Q345, Q420, Q460, Gr 50, Gr65 ASTM 572 GR633 , Q460C |
|
Kaynak
|
Kaynak, AWS D1.1 standardına uygundur
CO2kaynak veya Tozaltı Ark Otomatik yöntemleri
Kaynak hatalarından kaynaklanan herhangi bir yara izi, krater, sıçrama, bozulma, kusur yok
Daha pürüzsüz bir yüzey sağlayan benzersiz İç ve Dış Kaynak yöntemi
Müşterilerin isteğine göre ek kaynak talepleri yapılabilir.
|
|
yaşam beklentisi
|
Çeşitli çevresel faktörlere bağlı olarak 25 yıldan fazla |
|
Vasıf
|
ISO9001-2015, AAA Kredi Derecelendirmesi |
|
Rüzgar direnci
|
160 km/s |
|
Deprem Dayanımı
|
8. sınıf depreme karşı |
BOYUT TESTİ
| Üst Çap (mm): |
252 / 252 / 254 / 254 (ORTA = 253) |
248 - 260 |
Geçti |
| Popo Çapı (mm): |
464/464/453/454 (ORTA = 458.75) |
448 - 468 |
| Et Kalınlığı (mm): |
TS: 4,25 / 4,22 / 4,28 / 4,22 (ORTA = 4,24) |
3.86 - 4.36 |
| BS: 4,15 / 4,12 / 4,18 / 4,2 (ORTA = 4,16) |
| Galvaniz Kaplama Kalınlığı (mikron): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVE = 103,75) |
=> 85 DK. |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVE = 99) |
| Toplam Montaj Uzunluğu: |
21300 |
21286 - 21394 |
YÜK TESTİ
| Akma Dayanımı, MPa |
740 |
450 dakika |
Geçti |
| Çekme Dayanımı, MPa |
800 |
550 dk |
| Uzama, % |
20 |
15 dakika |
| |
|
|
|
|
|
|
|
|
| C2.Kimyasal Test |
|
|
Ölçülen |
Standart |
Notlar |
| Karbon (C), % |
0,062 / 0,061 / 0,059 (ORTA = 0,061) |
0.23 maks |
Geçti |
| Manganez (Mn), % |
1,39 / 1,38 / 1,4 (ORTA = 1,39) |
0,5 - 1,65 |
| Fosfor (P), % |
0,014 / 0,013 / 0,014 (ORTA = 0,014) |
0.04 maks |
| Kükürt (S), % |
0,0047 / 0,0047 / 0,0047 (ORTA = 0,005) |
0,05 maksimum |
| Silikon (Si), % |
0.152 / 0.148 / 0.151 (ORTA = 0.151) |
0,04 - 0,06 / 0,12 - 0,25 |
| Bakır (Cu), % |
0,211 / 0,212 / 0,209 (ORTA = 0,211) |
0.20 dk |
| Nikel (Ni), % |
0,66 / 0,52 / 0,6 (ORTA = 0,594) |
-- |
| Krom (Cr), % |
0,031 / 0,031 / 0,031 (ORTA = 0,031) |
-- |
| Niyobyum (Nb), % |
0,05 / 0,049 / 0,052 (ORTA = 0,051) |
-- |
| Alüminyum (Al), % |
0,036 / 0,036 / 0,036 (ORTA = 0,036) |
-- |
| Kolumbiyum (Co), % |
0,004 / 0,0034 / 0,0034 (ORTA = 0,004) |
-- |
| Vanadyum (V), % |
0,0034 / 0,0029 / 0,0035 (ORTA = 0,004) |
-- |
| Titanyum (Ti), % |
0,023 / 0,023 / 0,023 (ORTA = 0,023) |
-- |
ek detaylar
Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazarı Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
Ürün Detayları
Test yapmak
Paketleme ve Nakliye
Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
