Vurgulamak
Sekizgen Elektrik Direk
,Q460 Elektrik Direk
,Sekizgen Çelik Direk
-
Yükseklik2m - 50m
-
Kalınlık2,5 mm - 20 mm
-
MalzemeQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400, vb.
-
ŞekilPoligonal veya Konik
-
RenkMüşterilerin ihtiyacına göre
-
Yüzey İşlemSıcak Daldırma Galvanizli
-
KaynakAWS D1.1
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO 9001 : 2008
-
Model numarasıFTGG - 0 38 917
-
Min sipariş miktarı2 parça
-
Fiyat$100 - $400
-
Ambalaj bilgileri40HC veya OT, hasır veya hasır ile sarın
-
Teslim süresi15 - 30 iş günü
-
Ödeme koşullarıL/C, T/T
-
Yetenek temini1200 adet her hafta

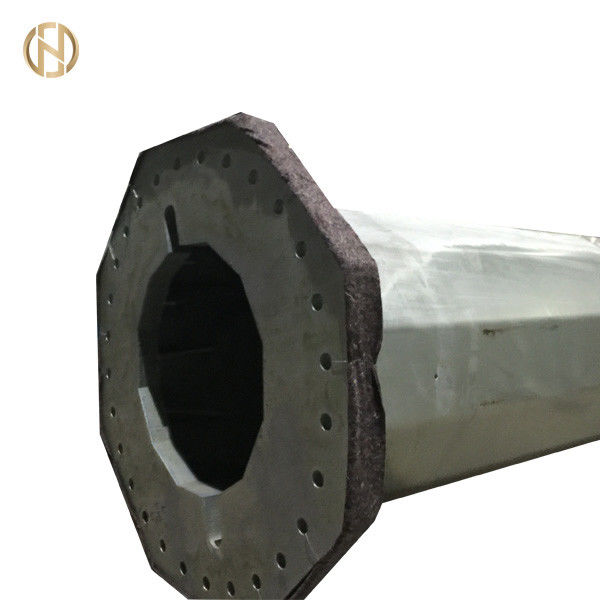

Q460 Çelik Sekizgen Elektrik Direği Hava Koşullarına Dayanıklı
2-50M Sıcak Daldırma Galvanizli Elektrik Direk, sekizgen direk
|
Tip
|
Özelleştirilmiş elektrikli çelik direk sıcak daldırma galvanizli çelik direk
|
|||
|
İçin uygun
|
Elektrik dağıtımı
|
|||
|
Şekil
|
Sekizgen
|
|||
|
Malzeme
|
Genellikle Q345B/A572, minimum akma dayanımı>=345n/mm2
Q235B/A36,minimum akma dayanımı>=235n/mm2 Q460, ASTM573 GR65, GR50, SS400, SS490'dan Sıcak haddelenmiş rulonun yanı sıra |
|||
|
Güç
|
10 KV ~ 550 KV
|
|||
|
Kg Olarak Tasarım Yükü
|
Direkten 50cm'ye 300~1000 Kg uygulanır
|
|||
|
Yüzey işleme
|
Sıcak daldırma galvanizli ASTM A 123'e göre, renkli polyester gücü veya müşterinin istediği herhangi bir standart.
|
|||
|
Kutupların Ortak
|
Ekleme modu, iç flanş modu, yüz yüze bağlantı modu.
|
|||
|
Kutup tasarımı
|
8 dereceli depreme karşı
|
|||
|
Standart
|
ISO 9001
|
|||
|
Kaynak
|
Geçmişteki kusur testlerine sahibiz. İç ve dış çift kaynak, kaynağın şekil olarak güzel olmasını sağlar.
Kaynak Standardı :AWS ( American Welding Society ) D 1.1 |
|||
|
Kalınlık
|
1 mm ila 30 mm
|
|||
Ürün Açıklaması
Elektrik direklerimiz özel olarak tasarlanmıştır2-50M Sıcak Daldırma Galvanizli Elektrik Direği, sekizgen direk, Ürünlerimizi Güneydoğu Asya, Orta Doğu ve Avrupa dahil olmak üzere dünyanın her yerindeki memnun müşterilere başarıyla teslim ettik.Ayrıca kullanım şekline göre askı, gergi ve klemens/ölü açı direkleri gibi çeşitli tiplerde direkler üretebilmekteyiz.
Özel Ayrıntılar
|
Ürün adı |
Çelik Güç Direği |
|---|---|
|
Tip |
Süspansiyon Direği, Gergi Direği, Açı Direği, Sonlandırma Direği |
|
Yükseklik |
2m - 50m |
|
Kalınlık |
2,5 mm - 20 mm |
|
Şekil |
Poligonal veya Konik |
|
Yüzey İşlem |
ASTM A123 standardına veya müşterilerin isteğine göre diğer standartlara göre Sıcak Daldırma Galvanizli |
|
Renk |
Herhangi biri, müşterilerin isteğine göre |
|
Zemine Monte Edilmiş |
Çapa cıvata |
|
Gerilim |
10kv - 500kv (10 |
|
Malzeme |
Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, vb. |
|
Kaynak
|
Kaynak, AWS D1.1 standardına uygundur CO2kaynak veya Tozaltı Ark Otomatik yöntemleri Kaynak hatalarından kaynaklanan herhangi bir yara izi, krater, sıçrama, bozulma, kusur yok Daha pürüzsüz bir yüzey sağlayan benzersiz İç ve Dış Kaynak yöntemi Müşterilerin isteğine göre ek kaynak talepleri yapılabilir. |
|
yaşam beklentisi |
Çeşitli çevresel faktörlere bağlı olarak 25 yıldan fazla |
|
Vasıf |
ISO9001-2015, AAA Kredi Derecelendirmesi |
|
Rüzgar direnci |
120 km/s |
|
Deprem Dayanımı |
8. sınıf depreme karşı |
ek detaylar
Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazarı Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
Ürün Detayları
Test yapmak
Paketleme ve Nakliye
Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
| MALZEME LİSTESİ | ||||
| KALEM | STANDART | asgari VERİM STRES Fy (Mpa) |
minimum ÇEKME GERİLİMİ Fu (Mpa) | GÖZLEM t = kalınlık |
| Direk mili ve taban plakası ve kolları | EN 10.025 S355 J0 * | 355 345 335 325 | 470-630 470-630 470-630 470-630 | t = 16 16 < t = 40 40 < t = 63 63 < t = 80 |
| Ankraj cıvataları | Cl 6-8 ISO 898 | 480 | 600 | |
(*) NF A 35.503, Sınıf 1 uyarınca Sınıf 1 kimyasal bileşim ürün analizi :
| Si | = | 0.030 | % |
| Si + 2.5 P | = | 0.090 | % |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
