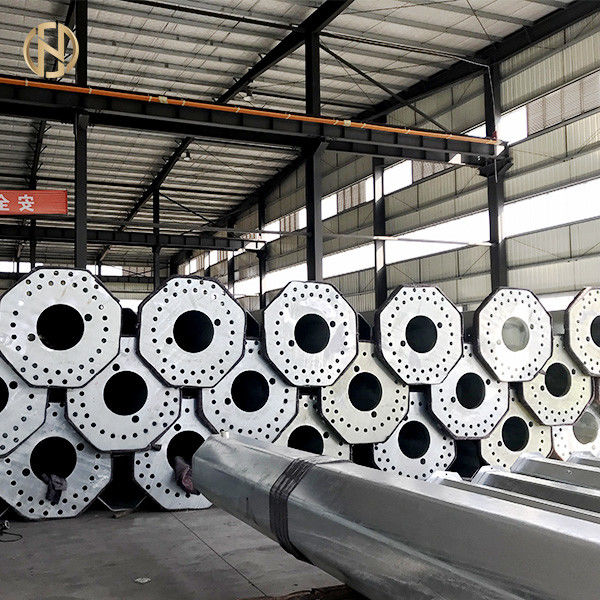

Alçak Gerilim 11.5M Galvanizli Çelik Direk Q420B Materia

1.İklim Koşulları:

Aksi belirtilmedikçe aşağıdakiler geçerlidir:

A.Maksimum Ortam Sıcaklığı 50 Co

B.Minimum Ortam Sıcaklığı -10 Co

C.Tasarım sıcaklığı 45 Co

D.Maksimum günlük hava sıcaklığı aralığı 20 Co

e.Maksimum Rüzgar Basıncı 420 n/m2

F.Buz Kalınlığı 10 mm.

G.Kar Yağışı 1-4 gün – 30 cm.

H.Saha rakımı 0-1400m ASL

Ben.Kasım-Nisan aylarında ortalama yıllık yağış 40cm

J.%30 ila %60 aralığında bağıl nem.

k.Ortalama gök gürültülü fırtına sayısı 15 gün / yıl

l.Hakim rüzgar kış ortalama günlük yaklaşık 5-8 m/s, sert rüzgar 30 m/s'ye kadar.

M.Yaz rüzgarı ortalama öğleden sonra 10-13 m/sn, sabahları genellikle hafif ve değişkendir, şiddetli rüzgar hızı 30 m/s'ye kadar çıkar.

2.Genel Sözleşme Açıklaması: Bu sözleşme kapsamında tedarik edilen çelik boru direkler, alıcı tarafından Alçak Gerilim, Havai elektrik şebekesi iletkenlerinin taşınmasında mesnet olarak kullanılacaktır.

5. paketleme ve sevkiyat:

Paketleme ve nakliye gereklilikleri aşağıdaki şekilde yerine getirilmelidir:

1.Alçak Gerilim, 4,5" 9m uzunluğunda çelik boru Direkler6 direkli demetler halinde, her katta 3 direk olacak şekilde 2 katlı düzende ve 30 mm x 0,8 mm (min.) boyutunda çelik şeritler kullanılarak eşit mesafelerde dört (4) yerden çemberlenmiş ve gerekli çelik kayışların altında ahşap ayırıcılar.

2.Alçak gerilim,5.5" 9m uzunluğunda çelik boru Direkler6 direkli demetler halinde, her katta 3 direk olacak şekilde 2 katlı düzende ve 30 mm x 0,8 mm (min.) boyutunda çelik şeritler kullanılarak eşit mesafelerde dört (4) yerden çemberlenmiş ve gerekli çelik kayışların altında ahşap ayırıcılar.

• a- Alçak Gerilim boruluÇelik DireklerAçıklama(4,5 ,5,5)

Direkler, galvanizli çelik borudan imal edilecek ve galvanizli çelik boru, %0,030'dan fazla kükürt ve 0'dan fazla olmayan bir analiz gösteren BS EN 10255/2004 ortamına göre kaynaklanabilir yapısal çelik levhalardan imal edilecektir. EN ISO 1461/2009'a göre %035 fosforlu sıcak daldırma gereklidir,505Bir yüzünde gm/m2 veya mikron eşdeğeri kalınlıkta.

Tüm galvanizli çelik boruların boyutları, aşağıdaki tabloda gösterilen imalat sırasında dikkate alınacaktır:

Malzemeler Nominal Boyut kutup 4,5:

a) Küvetler için çekme mukavemeti en az ST olan çelik AG direklerinin minimum derecesi400

n/mm2.

SWAGED sırasında herhangi bir kusur.
