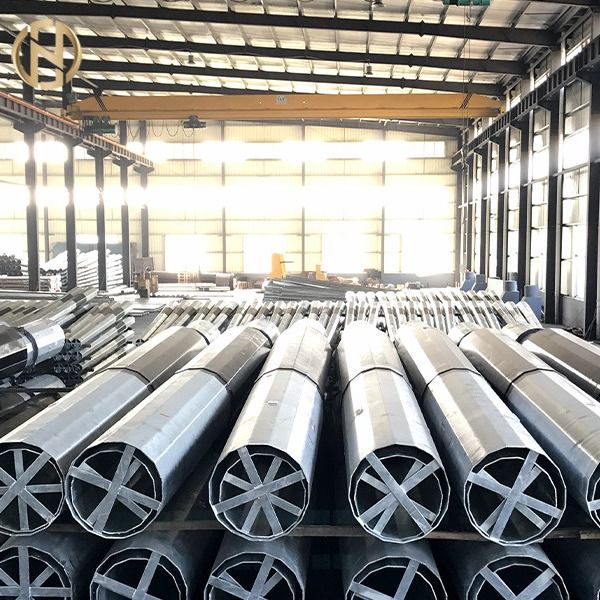

161KV 25mm SS400 Galvanizli Gi Sekizgen Sokak Işık Direği ISO10474

161kv monopol Galvanizli Enerji iletim hattı Elektrik Çelik Boru Kule Direği

Ürün Açıklaması

Yukarıdaki ürünler 1161kv monopol Galvaniz Enerji nakil hattı Elektrik Çelik Borulu Kule Direğidir.KPONE GÜÇ TAHLİYE PROJESİ GANA

• TEKEL İLETİM HATTI İÇİN ÖZEL TEKNİK ÖZELLİKLER



  • Önsöz



  Mevcut Rapor, proje için olası hat ön tasarımını gösterir, ancak proje için hattın herhangi bir nihai tasarımı, uzman hat tasarımcısı tarafından gerçekleştirilecek ve GRIDCo tarafından tam ve resmi olarak onaylanacaktır.Bu spesifikasyonlar, sağlanan iletim hattı spesifikasyonlarını tamamlayıcı niteliktedir ve onlarla birlikte okunmalıdır.



  • Dürbün



  Proje, iki adet optik fiber topraklama kablosu (OPGW ) kalkan telleri.



  İstekliler, kendinden destekli çift devreli monopoller için alternatif şartname / çizimler sunmaya teşvik edilir ve bunları alternatif olarak değerlendirme için buna göre fiyatlandırır.



  C) Çelik monopollerin özellikleri: 1. Tasarım koşulları:



  Her bir yük durumu için, monopole uygulanan dikey, enine ve boylamsal yükleri gösteren yükleme ağaçları, teknik şartnamelerde açıklandığı gibi olacaktır.

  EN50341-1'e göre çeliğin akma gerilmesi üzerindeki enine kesitlerin hesaplanması için malzeme kısmi güvenlik faktörü appliedM uygulanır.

  Kutup analizi, ASCE raporu No. 72'ye göre ikinci dereceden (veya P - Λ) analizi ve yerel burkulmanın kontrolünü içerecektir. Hesaplama Notu düzenlenecek ve onay için GRIDCo'ya sunulacaktır.

  Kutuplar, faktörlü yükler altında yüksekliğin% 8'ine eşit bir sapma sınırlamasıyla hesaplanır (bkz. EN 50341 §7.4.5.1.3).



  2. Borulu Çelik Direk Malzemeleri:

  Tüm malzemeler yeni ve bu şartnamede atıfta bulunulan ilgili standartlara uygun olacaktır.



  MALZEME LİSTESİ
  ITEM	STANDART	minimum VERİM STRESİ Fy (Mpa)	minimum GERİLİM GERİLİMİ Fu (Mpa)	GÖZLEM t = kalınlık
  Direk mili ve taban plakası ve kolları	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 <t = 40 40 <t = 63 63 <t = 80
  Ankraj cıvataları	Cl 6-8 ISO 898	480	600



  (*) NF A 35.503'e göre, Sınıf 1 Sınıf 1 kimyasal bileşim ürün analizi:

  Si	=	0.030	%
  Si + 2.5 P	=	0.090	%



  Sac çeliklerin mekanik özellikleri ve kimyasal bileşimi, Değirmen Test Sertifikaları ile teyit edilecektir;bu sertifikalar EN 10204 / ISO 10474 § 3.1 .B'ye uygun olmalıdır.

  3. İmalat:



  Direk bölümleri çelik levhalardan yapılır, trapez şeklinde kesilir, ardından on iki taraflı düzenli poligonal kesiti şekillendirmek için soğuk şekillendirilir.

  Oluşturulan levha, malzemenin çatlamasına neden olmayacak şekilde yeterince büyük bir yarıçapa bükülecektir.



  3.1.Kaynak

  Kaynak işlemlerinde kullanılacak uygun tekniklerin belirlenmesinden ve geliştirilmesinden imalatçı sorumlu olacaktır.



  Tüm kaynaklar, yapılacak kaynak türüne göre kalifiye olan kaynakçılar, kaynak operatörleri ve zımbalayıcılar tarafından yapılmalıdır.Nitelikler EN1090 veya AWS D1'e uygun olacaktır.1.



  Prosedür yeterliliği dahil olmak üzere tüm kaynaklar, şafttan taban flanşına EN1090 EXC2 ve EN1090 EXC3'e göre yapılmalıdır.



  Kaynak, kalkan metal ark, gaz korumalı akı çekirdeği, gaz kalkan metal ark veya tozaltı ark işlemleri ile yapılacaktır.



  3.1.1.Boyuna Kaynaklar

  Boyuna kaynaklar, penetrasyonun% 100 olacağı dişi bölümün kayma bağlantı alanı haricinde minimum yüzde altmış (% 60) penetrasyona sahip olacaktır.



  3.1.2.Şafttan Taban Plakasına Kaynaklar (ilgiliyse)

  Şaftın flanş plakasına kaynakları, şaftın kalınlığı 6 mm'ye eşit veya 6 mm'den fazla ise taban plakası için yüzde yüz (% 100) penetrasyon kaynakları olacaktır.

  Şaftın kalınlığı 6 mm'den az ise şaft-taban plakası kaynakları köşe kaynakları olacaktır.



  3.1.3.Diğer Ekipmanlar

  Bu kaynaklar, çizimlere göre tüm kalınlıklar için köşe kaynakları olacaktır.


  3.2.Toleranslar

  • Kayma bağlantı seviyesinde ölçülen ortalama dış çaplar: ± 2 mm minimum ile ±% 1
  • Ovalleştirme: Kayma eklem seviyesinde iki dikey çap arasında alınan iki ölçüm için belirtilen boyut yüzdesi:% 3'ten az [(Dmaxi-Dmini) / Dmaxi <% 3]
  • Direk elemanlarının uzunluğu: - 25 mm / +75 mm
  • Üyeler Doğruluk: 1 metrelik üye uzunluğunun% 0,2'sinden az (metre başına 2 mm)
  • Büküm: 3 metre üye uzunluğu başına 1,5 dereceden az
  • Deliklerin konumu: Onay çizimlerimizde belirtilen uzunluklarda ±% 1



  3.3 Galvanizleme



  İmalat tamamen tamamlandıktan sonra Çelik Direkler sıcak daldırma galvaniz yapılacaktır.Çift daldırmaya izin verilmeyecektir.



  Cıvatalar, vidalar, somunlar dışındaki tüm malzemeler NF EN ISO 1461'e göre galvanizlenecektir.



  Tüm içi boş elemanlar hem iç hem de dış yüzeyler galvanizlenecektir.Somunlar galvanizlemeden sonra tekrar takılacak ve daha sonra gresle pastan uygun şekilde korunacaktır.



  4. Açıklama:



  Galvanizli ÇELİK DİREKLER, düzgün konik, 12 kenarlı düzenli poligonal enine kesit.Bir bölümün maksimum uzunluğu 12 metre olacaktır.



  Yükleme noktaları hariç her yüz, takviye olmaksızın düz olacaktır.



  Çelik Direkler, iç içe geçmeli kaymalı bağlantılar için tasarlanmıştır.

  Direkler minimum sayıda bağlantı ile tasarlanır (her direk için bir veya iki bağlantı).Direk bağlantısı iç içe geçmeli tipte olacaktır, kaynak veya cıvatalama kullanılmayacaktır.



  Kayma bağlantı uzunluğu, üst elemanın ana iç çapının 1.5 katından az olmayacaktır.

  Direklerin üstüne çıkarılabilir bir metal direk başlığı takılacaktır.

  Direğin zıt taraflarında aynı seviyede tutturulan traversler, direğin merkez çizgisi etrafında simetrik olacak ve her bir travers bağımsız olarak monte edilebilecek şekilde olacaktır.

  Çapraz kollar direğe delikler, cıvatalar ve somunlar vasıtasıyla bağlanacaktır.Çapraz kollar düz olacak ve düzgün şekilde sivriltilmiş 6 (sekiz) kenarlı düzenli çokgen kesite sahip olacaktır.

  Tüm direkler, zemin seviyesinden yaklaşık 50 cm yukarıda bir yerde bir topraklama noktası ile sağlanacaktır.



  Direğin tepesine erişim, basamaklar veya merdiven ve düşmeyi önleyici cihaz ile sağlanır.

  Kutuplara bir kimlik etiketi çakılacaktır;bu etiket şunları gösterir:

  • Üretici adı
  • Kutup Tipi ve Uzunluğu
  • Üretim yılı
  • Sipariş referansı

Tüm detayları gösteren çizimler İmalatçı tarafından hazırlanacak ve Müşterinin onayına sunulacaktır.

Çizimlerin yazılı olarak onaylanmasından önce fabrika açılışı ve imalatı başlamayacaktır.

5. Muayene ve test:

5.1.Boyutların kontrolü

Boyutların gerekliliği ile ilgili olarak, tüm bölümler ve parçalar bu Teknik Şartnamenin ilgili maddesinde belirtilen toleranslara göre kontrol edilecektir.

5.2.Kaynakların kontrolü

Tüm kaynaklar görsel olarak kontrol edilecektir.Şüpheli alanlarda, boya penetrant testleri uygun şekilde yapılacaktır.NF EN 1289'un 2. sınıfına veya manyetik partikül testlerine göre.NF EN 1291'in 2. sınıfına göre.

5.3.Çinko kalınlığının kontrolü

Kaplama kalınlığı gerekliliklerine uygunluk, bir manyetik kalınlık ölçer ile kontrol edilmelidir.NF EN ISO 1461'e göre.

5.4.İnceleme dosyası

İşle ilgili tüm belgeler dosyalanacak ve dosyanın dört nüshası nakliye öncesinde GRIDCo'ya iletilecektir.

Bu belgeler en azından şunları içerecektir:

• Çelik levha ve sacların değirmen testi sertifikaları
• Kutup bölümleri ile malzemenin izlenebilirlik verileri
• Boyutsal kontrol raporu
• Kaynak kontrolleri raporu
• Çinko ve boya kalınlığı kontrol raporu

EK BİLGİ

• Tek kutuplu kuleler için açıklıklar - normal, rüzgar, ağırlık, sapma açıları / terminal açıları, teknik şartnamede belirtilen XX, YY ve ZZ tipleri ile aynı olacaktır.Ek olarak, teklif sahipleri, 90 ° sapma açısına sahip bir terminal tek kutuplu kule dahil edeceklerdir.⁰ ZZ tipi tasarım parametrelerini kullanarak.
• XX, YY ve ZZ kafes kulelerin teknik özellikleri, monopollerin tasarımı için kullanılacaktır (sarkma ve gerilimler, yük hesaplamaları).
• Tek kutuplu kulelerde polimerik izolatörler kullanılacaktır.İzolatör dizilerinin uzunluğu açıklık ve sızıntı gereksinimlerini karşılamalıdır.Tüm gergi kulelerinde ve karayolu / demiryolu / nehir geçişlerinde çift izolatör dizileri kullanılacaktır.Polimer izolatör dizileri, iletken gerilimi ve süspansiyon setleri, ark boynuzları vb. İle birlikte gelecektir.
• Zemin tipleri, teknik şartnamede kafes kuleler için belirtilenlerle aynıdır.
• Tasarımlarda 48 çekirdek OPGW karakteristiği kullanılacaktır.
• Tek kutuplu kuleler uluslararası standartlara göre test edilecektir.

Ambalaj ve Nakliye


Direğin alt ve üst kısımlarını nakliye sırasında oluşabilecek galvaniz yüzeye zarar vermemek için hasır veya saman balya ile kapatıyoruz.Paketleme, müşterilerin ihtiyaçlarına göre de yapılabilir.

Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Çekme → Paketleme
