İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi

İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi

Ürünler - Çelik Boru Direk
  • Vurgulamak

    çelik boru direk

    ,

    çelik boru direk

  • Yüzey İşlem
    Sıcak Daldırma Galvanizli
  • Yükseklik
    19 milyon
  • Kalınlık
    17 mm
  • Renk
    gri renk
  • Malzeme
    Q235, Q345, Q420, Q460, GR50, GR60, SS400
  • Şekil
    Sekizgen
  • Kaynak
    AWS D1.1
  • Menşe yeri
    Çin
  • Marka adı
    Futao
  • Sertifika
    ISO9001:2008
  • Model numarası
    19 milyon -3000daN
  • Min sipariş miktarı
    1 parça
  • Fiyat
    $1000 - $6000
  • Ambalaj bilgileri
    Mat veya saman paspas ile 40HC veya OT şal
  • Teslim süresi
    45 iş günü
  • Ödeme koşulları
    L / C, T / T, MoneyGram
  • Yetenek temini
    Her ay 5000 parça

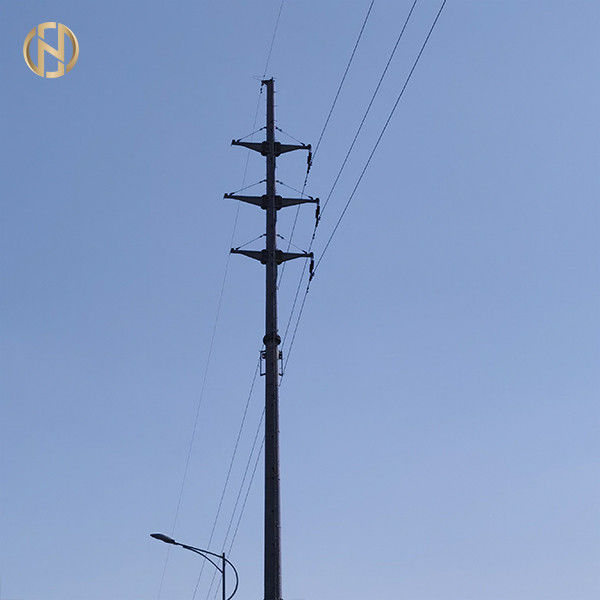

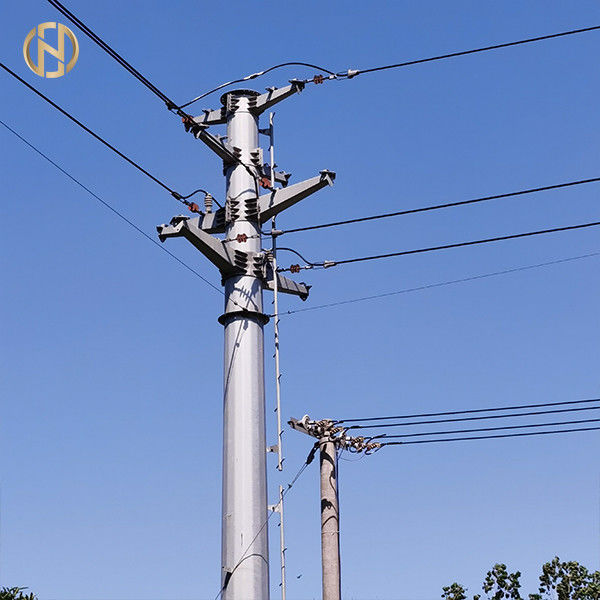

İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi

  • İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi
  • İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi
Fiyat Al Şimdi başvurun

                                         19M 3000daN 60FT Çelik Boru Direk, Konik çelik direk, monopol kule



Ürün Açıklaması

Yukarıdaki ürünler 19M 3000daN 60FT Borulu Çelik Direk, Konik çelik direk, monopol kuledir.

69kv arasında güç dağıtımı için özel olarak yapılmıştır

PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:

  1. Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
  2. Anten yükü ve direğin yüksekliği
  3. Direğin kendisinin toplam yüksekliği

Ürün Özellikleri

Karbon (C), % 0.071/0.085 0.18 maks Geçti
Manganez (Mn), % 1.223/1.235 1.8 maksimum
Fosfor (P), % 0.014/0.014 0.03 maks
Kükürt (S), % 0.0067/0.0034 0.03 maks
Silikon (Si), % 0.155/0.139 0,60 maks
Niobyum (Nb), % 0.016/0.015 0.11 maks
Bakır (Cu), %   --
Nikel (Ni), %   --
Krom (Cr), %   --
Alüminyum (Al), %   --
Kolumbiyum (Co), %   --
Vanadyum (V), %   --
Titanyum (Ti), %   --



Tip 119M 3000daN 60FT Boru Çelik Direk, Konik çelik direk, monopol kule
Uygun Kullanımlar Güç dağıtımı
Şekil (Kesit)

Sekizgen


Güç derecesi 69kv
Bölüm Sayısı Bir
uzunluk (m) 19 milyon
Temel Doğrudan gömme- 2.5m
Çalışma yükü 3000daN
Kopma yükü 6000daN
Güvenlik faktörü 2.0
Malzeme

ASTM 572 GR65 veya Q460
Minimum Verim Mukavemeti 450 mpa
Minimum Nihai Çekme Mukavemeti 550 mpa
Maksimum Nihai Çekme Dayanımı 690mpa
EL % >=%15
Üst çap (mm) >=320
Alt çap (mm) >=600
Minimum Kalınlık (mm) >=17,5 mm
Boyutların Toleransı +- 1%
Oymak Müşterilerin ihtiyaçlarına göre perçin veya tutkal, gravür, kabartma yoluyla isim plakası
Yüzey İşlem

ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz/Toz Boya


Kutupların Ortak

Ekleme Modu, İç Flanş Modu, Yüz Yüze Birleştirme Modu.


Yükleme Koşulları
  • Maksimum çizgi sapması
 0-5 derece
  • Tasarım Rüzgar Hızı (Aşırı Rüzgar)
 32m/s
  • Dairesel Şekil Faktörü
 1.0
  • Maksimum Sapma (Aşırı Rüzgar)
 toplam kutup uzunluğunun %10'u
Kaynak

İç ve dış çift kaynak işlemi kesintisiz bir yüzey oluşturur

Kaynak Standardı :AWS ( American Welding Society ) D 1.1



Paketleme ve Nakliye



Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.



Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

İletim Hattı için 19M 3000daN 60FT Boru Konik Çelik Kutup Monopole Kulesi 0



SSS

S1.Gerekli direk fiyatını nasıl alabilirim?

C: 1. Lütfen yükseklik, direk mili malzeme tipi ve kalınlığı, üst ve alt çaplar gibi kesin boyutları belirtin.Daha sonra, spesifikasyonlarınıza göre size doğru bir teklif verebiliriz.

2. Bize bir detay ve montaj çizimi gönderebilirsiniz;daha sonra çizime dayalı olarak size doğru bir teklif verebiliriz.
S2.Ben küçük bir toptancıyım;küçük bir sipariş kabul ediyor musunuz?
C: Küçük bir toptancıysanız sorun değil;çeşitli miktarlarda siparişleri kabul ediyoruz.
S3.Ben bir tasarımcıyım;Tasarladığımız numuneyi üretmeme yardım eder misiniz?
C: Misyonumuz, müşterilerimizin başarılı olmasına yardımcı olmaktır.Sahip olabileceğiniz sorunları çözmenize yardımcı olmaktan mutluluk duyarız.
S4: Bölgemiz için temsilciniz olmak istiyoruz.Bunun için nasıl başvurabilirim?
C: Lütfen teklifinizi ve şirket profilinizi gönderin.
