12M Galvanizli Boru Çelik Direk Sınıf 7 1340daN Güvenlik Faktörü 2.0

Bu şartname, Galvanizli Çelik Boru Direkleri için tasarım, imalat, fabrikada test, tedarik ve sahaya teslimatı sağlar.

Performans şartnamesini her bakımdan karşılayacak ve geçerli saha koşulları için tatmin edici dayanıklılığa sahip olacak ekipmanı sağlamak Yüklenicinin sorumluluğunda olacaktır.

Yüklenici, burada özel olarak belirtilmeyen veya dahil edilmeyen ancak işin herhangi bir bölümünü veya işin tamamını tamamlamak için gerekli olabilecek tüm malzeme ve işçiliği bu şartnamenin gerekliliklerine uygun olarak sağlayacaktır.

Ekipmanın ayrıntılı tasarım düzenlemesi, RREA Mühendisinin onayına bağlı olarak Yüklenicinin sorumluluğunda olacaktır.

Sağlanan Sert Çekme Bakır ve Alüminyum İletkenler ayrıca aşağıdaki RREA spesifikasyonlarına da tam olarak uyacaktır:

• RREA Genel Sistem Koşulları

• RREA Paketleme ve Sevkiyat Gereklilikleri

• RREA Başvuru Koşulları

• Standartlar ve Kodlar

Değiştirilen yerler dışında, tüm ekipman ve malzemeler, IEC (Uluslararası Elektroteknik Komisyonu) ve ISO (Uluslararası Standartlar Organizasyonu) standartlarına ve tavsiyelerine tam olarak uygun olacaktır.İlgili IEC veya ISO standartları ve tavsiyeleri hiçbir durumda mevcut değilse, ilgili İngiliz Standartları veya Ulusal Standartlar geçerli olacaktır.

IEC, ISO, BSI veya Ulusal Standartlara atıf yapıldığında, kullanılan baskı, o tarihe kadar yapılan herhangi bir değişiklikle birlikte, Teklif tarihindeki geçerli olacaktır.

Ayrıca yukarıdaki ek standartların tercih sıralaması aşağıda listelenmiştir: IEC Uluslararası Elektroteknik Komisyonu

ISO Uluslararası Standartlar Organizasyonu

BSI İngiliz Standartları

NS Ulusal Standartları (varsa) ANSI Amerikan Ulusal Standartları Enstitüsü

IEC, ISO veya BSI dışında bir standardın kullanılması kararlaştırıldığında, uygun olduğu yerde bu standart kullanılacaktır.IEC, ISO veya BSI Standartlarının yerine başka standartların önerildiği durumlarda, standartların hükümlerinin eşdeğer IEC, ISO veya BSI standartlarınınkine eşdeğer veya bunları aştığı teyit edilmelidir.

IEC, ISO veya BSI standartlarının yerine geçmesi önerilen standartların kopyaları, gerektiğinde ilgili bölümlerin İngilizce tercümeleri ile birlikte Teklifle birlikte sunulmalıdır.

İhale ile birlikte sunulmuş olabilecek herhangi bir açıklama, çizim veya resme bakılmaksızın, 'Teknik Şartname Çizelgesinden Sapma'da gösterilen ve RREA Mühendisi tarafından onaylananlar dışındaki tüm detaylar Şartnameye ve İhaleye uygun kabul edilecektir. burada atıfta bulunulan standart spesifikasyonlar ve kodlar.

'Teknik Şartname Çizelgesinden Sapma'da gösterilen ve RREA Mühendisi tarafından onaylananlar dışında, şartnameden hiçbir sapma, RREA Mühendisinin yazılı onayı olmadan yapılmayacaktır.

2.1 scÖpe

Bu Teknik Şartname, havai dağıtım sistemlerinde kullanılan kaynaklı yuvarlak konik çelik monopollerin tasarımını, malzemesini, imalatını, koruyucu kaplamasını, testlerini, muayenesini, paketlemesini ve teslimatını kapsar.Herhangi bir çizim veya yükleme diyagramı ile birlikte spesifikasyonlara veya organizasyonlara yapılan atıf, spesifikasyonun bir parçası olarak kabul edilecektir.Direk üreticisi ISO 9001 sertifikalı olmalıdır.

2.2 Reference Standards

Buradaki standartlara ve/veya spesifikasyonlara yapılan atıflar, aksi belirtilmedikçe en son revizyon anlamına gelecek şekilde yorumlanacaktır.

Çelik direklerin tasarımı, malzemeleri ve imalatı, aşağıda listelenen uluslararası Kod ve Standartların en son baskısına uygun olacaktır:

EN 10149: Soğuk şekillendirme için yüksek akma mukavemetinden yapılmış sıcak haddelenmiş yassı ürünler

EN 10025: Alaşımsız yapı çeliklerinden sıcak haddelenmiş ürünler Teknik teslim şartları

ISO 898: Bağlantı elemanlarının mekanik özellikleri

ACI 318: Yapısal Beton için Bina Kodu Gereksinimleri

ASTM A123: Haddelenmiş, Preslenmiş ve Dövme Çelik Şekiller, Plakalar, Çubuklar ve Şeritlerden Üretilen Ürünlerde Çinko (sıcak galvanizli) Kaplama için Standart Şartname

ASCE N°.72: Çelik İletim Direk Yapılarının Tasarımı (yalnızca referans için) ASCE (SE) 48-05: Çelik İletim Direk Yapılarının Tasarımı

AWS: Kaynak ve ilgili süreçler için American Welding topluluğu

2.3 Deişaret

• Direkler kademeli ve sabit konik yuvarlak konik olacaktır.

• Boyuna kaynak, imalat sürecine bağlı olarak minimumda tutulmalıdır.Şaft tertibatları için çevresel kaynağa izin verilmez.

• Tasarım tercihen doğrusal olmayan analiz kullanır ve ASCE kılavuzlarında ve Mühendislik Uygulamaları Raporu n° 72 ve ASCE(SE) 48-05'te açıklanan yönerge ve ilkeleri takip eder.

· Kutup milleri, nakliye ve/veya imalat sınırlamaları dahilinde mümkün olan maksimum uzunlukta tek parça olacaktır.Limitleri aşan direk milleri birkaç bölmeli olarak tasarlanacaktır.

Bitişik bölümler kayar derzlerle birleştirilecektir.Direkler minimum sayıda ek yeri ile tasarlanacaktır.Kayar bağlantılar, ASCE "Rapor No 72, Çelik İletim Direk Yapılarının Tasarımı" ve ASCE(SE) 48-05'e göre bağlantıdaki dişi bölümün iç çapının en az 1- 1/2 katı örtüşecek şekilde tasarlanacaktır.

· Direğin tepesine takılacak çıkarılabilir plastik üst kapak verilecektir.

· Bir adet pirinç somun direğin tepesine, bir adet pirinç somun ise zemin seviyesinde konumlandırılacaktır.

· Servis yükünde sehim sınırlaması yerden yüksekliğin %4'ü olacaktır.

· Tasarım sırasında uygulanacak üst çap sınırlaması:

o minimum ................................................ ..... 200mm

o maksimum ................................................ ..... 240 mm

· Hesaplama için kullanılan güvenlik faktörü:

2.0………….enine yükler için

1.5………….dikey yükler için.

· Direkler ankraj kaidesi ile teçhiz edilecektir.Ankraj tabanı, direkten gelen yükleri temele aktaracak şekilde tasarlanacaktır.Taban plakası fabrikada direğe kaynaklanmalıdır.Gömülü uzunluk, Amerikan Beton Enstitüsü Bina Kodunda (ACI 318) belirtildiği gibi, ankraj cıvatası tasarım yükü ve 3000 psi beton (fc) için nihai bağ gerilimi ile belirlenecektir.Ankraj cıvataları direklerle birlikte teslim edilecektir.Direk tipi başına bir üst şablon ve (gerekirse) direk başına bir alt şablon sağlanacaktır.Şablonlar ve ankraj cıvataları demonte olarak döşenecektir.

2.4 General standardizatiÖn

2.4.1 Poles shaLL olmak designedfveyastandardızedrange içindeto fÖbenbenÖwing loadcbenasses:

Fmax……………………direğin tepesinden 600 mm'de maksimum çalışma yükü

2.4.2 pobenes shherşey be deimzaned fÖr standardized benengthgünah fÖLLÖwing range:

8 m, 9 m, 10 m, 11 m, 12 m, 13 m ve 14 m.

2.5 Materyal

Tüm malzemeler, bu şartnamede atıfta bulunulan ilgili standartlara uygun olacaktır.

Kullanılacak çelik EN 10149'a göre S500MC kalite olacaktır. Çelik parametreleri (t<10):

Minimum Akma Gerilmesi Fy ………………………... 500.00 (N/mm2) Minimum Çekme Gerilmesi Fu ...................... .......550,00 (N/mm2)

Kullanılacak alternatif çelik, EN 10149'a göre S355MC veya S315MC kalite olmalıdır.

2.6 Mansenfacsenre

Yapıyı oluşturan tüm parçalar, RREA Mühendisi tarafından onaylanan çizimlere göre imal edilecektir.

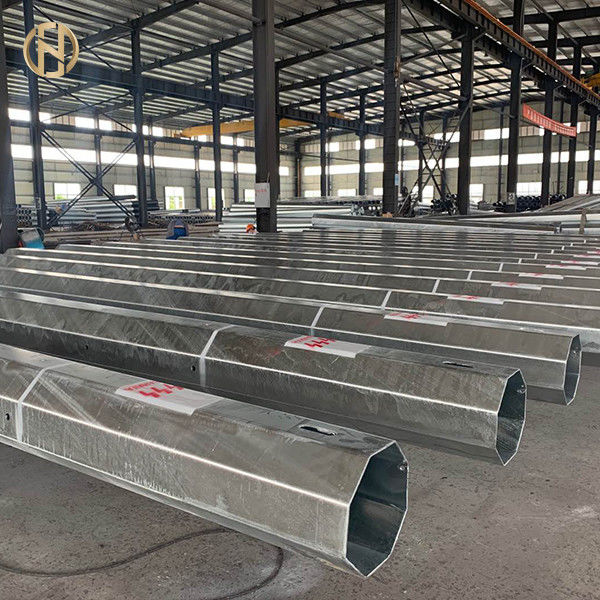

Direklerin bölümleri, yamuk şeklinde kesilmiş, daha sonra yuvarlak konik kesiti veya on iki (12) kenarlı düzenli çokgen kesiti şekillendirmek için soğuk şekillendirilmiş çelik saclardan yapılmıştır.

Şekillendirilmiş levha, malzemenin çatlamasına neden olmayacak şekilde yeterince büyük bir yarıçapta bükülecektir.

Deliklerin delinmesi veya zımbalanması, malzeme düzlemine dik (delikler boyunca) silindirik delikler oluşturacak şekilde galvanizlemeden önce yapılmalıdır.

2.7 TÖbenerances

Belirtilen bir boyuttan izin verilen varyasyon (tolerans), elemanların uzunluğu, dış çap, düzlük, vb. aşağıdaki gibi olacaktır:

2.8 Webending

Tüm kaynaklar, mümkün olduğunca AWS Standardına uygun olacaktır.

Boyuna kaynaklar, penetrasyon yüzdesinin yüzde yüz (%100) olacağı kayar bağlantı alanının dişi kısmı dışında minimum yüzde altmış (%60) penetrasyona sahip olacaktır.Diğer kaynaklar tüm kalınlıklar için iç köşe kaynakları olacaktır.

2.9 Gabenvbirizing

İmalat tamamen tamamlandıktan sonra çelik direkler minimum 630 gr/m2 sıcak daldırma galvaniz olacaktır.

Tüm içi boş elemanların hem iç hem de dış yüzeyleri galvanizlenecektir.Çift daldırma galvanizleme işlemine izin verilmez.

Ankraj cıvataları minimum 320 g/m2 olacak şekilde tam uzunlukta galvanizlenecektir.

Somunlar, galvanizlemeden sonra yeniden yivlenebilir ve daha sonra gresle pastan uygun şekilde korunmalıdır.Galvanizleme, ASTM standardı A 123'e uygun olarak yapılacaktır.

2.10 Marking

Direklerin tüm parçaları uygun şekilde işaretlenecektir.Galvanizlemeden sonra tüm işaretler silinmez ve açıkça görünür olacaktır.Bir yapının parçası olan parçalar, yapı tipi numarası ile işaretlenmeli, ardından uygun montaj parçası ve diğer tanıtıcı işaretler gelmelidir.

2.11 BituminÖsens protctiÖn

Ankraj plakasından direğin zemin seviyesinden +1,5'e kadar ek bir bitümlü koruma gerekebilir.146 Bölüm VI.İşveren Gereksinimleri

3. benNSPECTbenÖN AND TEKH

3.1 İçindespectiÖn - general

Alıcı, üretim sürecine, RREA'ya tedarik edilecek ekipman üzerinde özel olarak gerçekleştirilen her türlü tip testine ve bu tür ekipmanın üretimi ve tedarikinde gerekli olan rutin testlere tanık olma hakkını saklı tutar.Tedarikçi, Alıcıya, ister tip ister rutin test olsun, bu tür üretim sürecinin veya testlerin yapıldığı herhangi bir tesise ücretsiz erişim sağlayacaktır.Tedarikçi, bu tanığın tesis içi masraflarını karşılayacaktır.Tedarikçi, olayların meydana gelmesinden en az iki hafta önce Alıcıya bir üretim ve test programı sağlayacaktır.

3.2 Type tests

Tedarikçi, ASCE(SE) 48-05 veya BS IEC 60652'ye göre çelik direk veya parçaların bağımsız bir test kuruluşu tarafından başarılı bir şekilde tip testine tabi tutulduğunu Onaylı Test Sertifikaları şeklinde belgelerle kanıtlayacaktır. Tip deneylerinin başarıyla tamamlandığı, Teklifin bir parçası olarak sunulacaktır.

3.3 ExaminatiÖn and inspectiÖn

• Görsel sınav

• Boyutların Doğrulanması

• Kaynakların Kontrolü

• Çinko Kalınlığının Kontrolü

4. PACKİÇİNDEG AND SHbenÜFENG

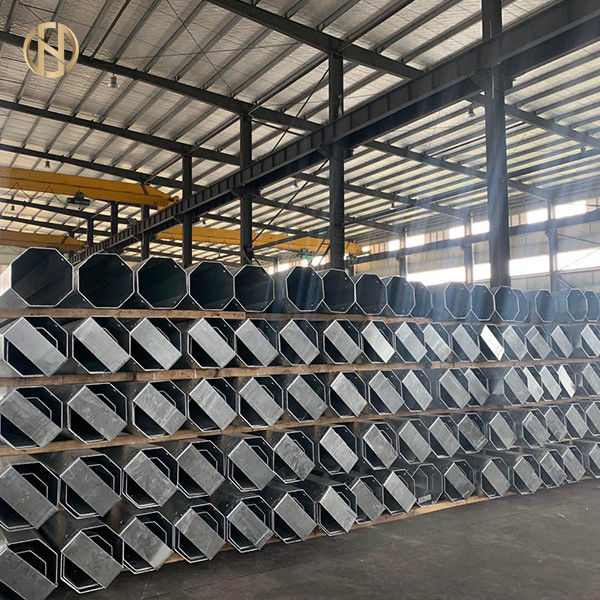

Tedarikçi, tüm malzeme ve ekipmanı sevkiyat sırasında hasar görmeyecek şekilde hazırlayacak, paketleyecek ve yükleyecek ve Tedarik'in nihai kabulüne kadar yanlış paketlemeden kaynaklanan her türlü hasardan sorumlu olacak ve bunları tazmin edecektir.Şantiyelerde birkaç ay süreyle açık depolamaya tabi olan kalemler, hava koşullarından kaynaklanan hasarlardan uygun şekilde korunacaktır.

Her gönderiye, direk tipi ve numarasına göre tanımlanabilen tüm parçaların bir listesi eşlik edecektir.
