Alçak Gerilim Borulu Galvanizli Çelik Direk 11m Uzunluk Siyah Boyama Rengi

1.İklim Koşulları:

Aksi belirtilmedikçe aşağıdakiler geçerlidir:

a.Maksimum Ortam Sıcaklığı 50 Co

b.Minimum Ortam Sıcaklığı -10 Co

c.Tasarım sıcaklığı 45 Co

d.Maksimum günlük hava sıcaklığı aralığı 20 Co

e.Maksimum Rüzgar Basıncı 420 n/m2

f.Buz Kalınlığı 10 mm.

g.Kar Yağar 1-4 gün – 30 cm.

h.Saha rakımı 0-1400m ASL

i.Kasım-Nisan aylarında ortalama yıllık yağış 40cm

j.Bağıl nem %30 ila %60 aralığında.

k.Ortalama gök gürültülü fırtına sayısı 15 gün / yıl

ben.Hakim rüzgar kış ortalama günlük ortalama 5-8 m/s, fırtına 30 m/s'ye kadar.

m.Yaz rüzgarı ortalama öğleden sonra 10-13 m/s, sabahları genellikle hafif ve değişken, fırtına hızı 30 m/s'ye kadar çıkıyor.

2.Genel Sözleşme Açıklaması: Bu sözleşme kapsamında temin edilen çelik boru direkler, Alçak Gerilim, Havai elektrik şebekesi iletkenlerinin taşınması için alıcı tarafından destek olarak kullanılacaktır.

5. paketleme ve sevkiyat:

Paketleme ve nakliye gereksinimleri aşağıdaki gibi yerine getirilmelidir:

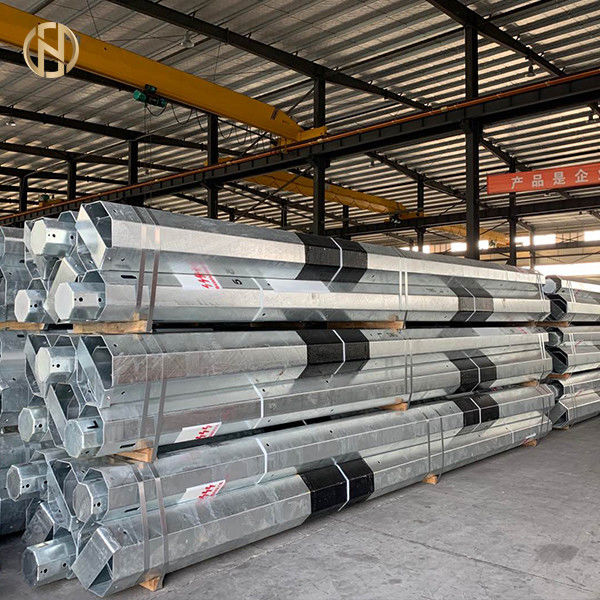

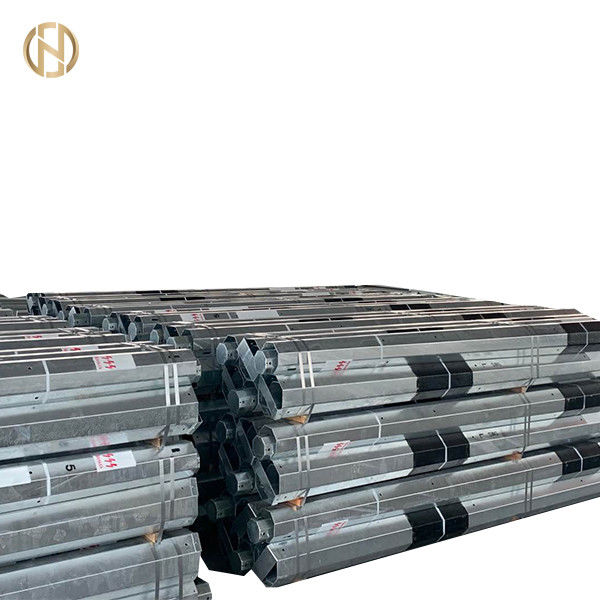

1.Alçak Gerilim, 4.5" 9m uzunluğunda çelik boru DireklerHer katta 3 direk olacak şekilde 2 kat düzeninde 6 direkli demetler halinde teslim edilecek ve 30 mm x 0,8 mm (min.) ebadında ve gerekli olan çelik şeritler kullanılarak eşit mesafelerde dört (4) noktada sarılacaktır. çelik kayışların altında ahşap ayırıcılar.

2.Alçak gerilim,5.5" 9m uzunluğunda çelik boru direklerHer katta 3 direk olacak şekilde 2 kat düzeninde 6 direkli demetler halinde teslim edilecek ve 30 mm x 0,8 mm (min.) ebadında ve gerekli olan çelik şeritler kullanılarak eşit mesafelerde dört (4) noktada sarılacaktır. çelik kayışların altında ahşap ayırıcılar.

• a- Alçak Gerilim boruluÇelik DireklerAçıklama(4.5 ,5.5)

Direkler, galvanizli çelik borudan imal edilecek olup, burada galvanizli çelik boru, BS EN 10255/2004 ortamına göre %0.030'dan fazla olmayan ve 0'dan fazla olmayan bir analiz gösteren kaynaklanabilir yapısal çelik levhalardan imal edilecektir. EN ISO 1461/2009'a göre %035 fosforlu sıcak daldırma gereklidir,505bir yüzünde gm/m2 veya mikron eşdeğeri kalınlıkta.

Tüm galvanizli çelik boruların boyutları, aşağıdaki tabloda gösterilen imalat sırasında dikkate alınmalıdır:

Malzemeler Nominal Boyut direk 4.5:

a) Küvetler için çekme dayanımı en az olan ST çelik AG direklerinin minimum kalitesi400

n/mm2.

SWAGED sırasında herhangi bir kusur.
