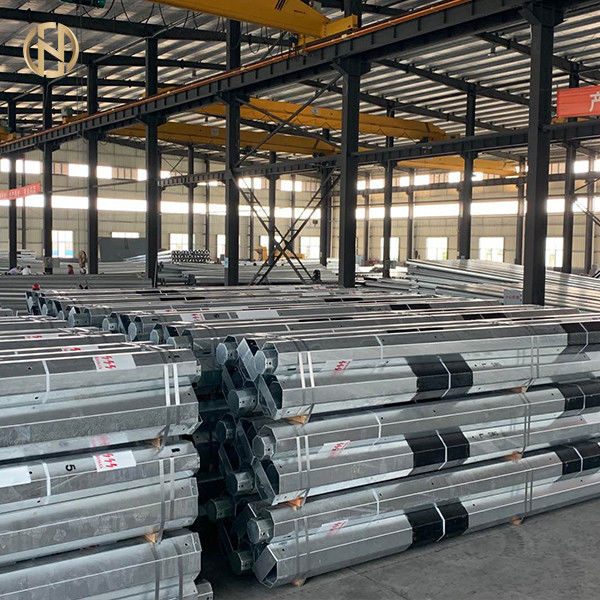

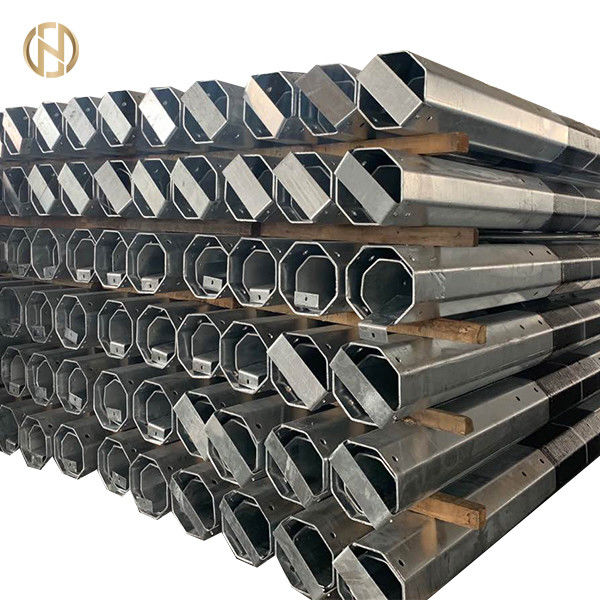

3-4.5mm Kalınlık Boru Çelik Direk Çelik Güç Direkleri Kalma ile Alçak Gerilim

1.İklim Koşulları:

Aksi belirtilmedikçe aşağıdakiler geçerlidir:

a.Maksimum Ortam Sıcaklığı 50 Co

b.Minimum Ortam Sıcaklığı -10 Co

c.Tasarım sıcaklığı 45 Co

d.Maksimum günlük hava sıcaklığı aralığı 20 Co

e.Maksimum Rüzgar Basıncı 420 n/m2

f.Buz Kalınlığı 10 mm.

g.Kar Yağışı 1-4 gün – 30 cm.

h.Saha rakımı 0-1400m ASL

i.Kasım-Nisan aylarında ortalama yıllık yağış 40cm

j.%30 ila %60 aralığında bağıl nem.

k.Ortalama gök gürültülü fırtına sayısı 15 gün / yıl

l.Hakim rüzgar kış ortalama günlük yaklaşık 5-8 m/s, sert rüzgar 30 m/s'ye kadar.

m.Yaz rüzgarı ortalama öğleden sonra 10-13 m/sn, sabahları genellikle hafif ve değişkendir, şiddetli rüzgar hızı 30 m/s'ye kadar çıkar.


2.Genel Sözleşme Açıklaması: Bu sözleşme kapsamında tedarik edilen çelik boru direkler, alıcı tarafından Alçak Gerilim, Havai elektrik şebekesi iletkenlerinin taşınmasında mesnet olarak kullanılacaktır.
3.Geçerli Standartlar9met , 9 met direkler için BS EN 10255/2004 orta ve astma53/a53m-2012'ye göre minimum gereksinimler olarak izlenecek
4. Kusursuz : Direkler iyi bitmiş, temiz ve zararlı maddelerden arındırılmış olacaktır.

• Yüzey kusurları, direklerin uçları kare kesilmelidir.Kutuplar düz olacak
• Pürüzsüz ve silindirik.


5.1 Sapma Testi
Her direk, dipçik ucundan toprağa dikileceği derinliğe eşit bir mesafe boyunca rijit bir şekilde desteklenecektir.Daha sonra konsol olarak yüklenecek ve direk eksenine dik açılarda 9 m'ye (toplam) kadar direklerin tepesinden 30 cm ( toplam ) ve 9 m'nin üzerindeki direkler için tepeden 60 cm ( etraflı).Testte kolaylık sağlamak için direk yatay olarak sabitlenebilir ve yük dikey olarak uygulanabilir.Yükün uygulama noktasında uygulanan yükten kaynaklanan geçici sapma 157,5 mm'yi geçmemelidir.
5.2 Kalıcı Set Testi
Bu test, sapma deneyinden hemen sonra yapılmalıdır.Tablo 1'de belirtilen uygun yükün uygulanmasından sonra, yükün uygulama noktasında uygulanan uygun yükün serbest bırakılmasından sonra sıfır konumundan ölçülen kalıcı set 13 mm'yi geçmemelidir.
5.3 Düşürme Testi
Test, sarkık direkler durumunda yapılmalıdır.Direk, beton temel üzerine serilen 150 mm kalınlığındaki sert ağaç bloğun üzerine 2 m yükseklikten arka arkaya üç kez dipçik ucu (alt ucu) aşağı gelecek şekilde düşey olarak düşürülecektir.Direk, herhangi bir iç içe geçme veya eklem gevşemesi belirtisi göstermemelidir.Bölüm 2. 11kv hatları için Teknik Şartname 2-4 GSEEP/W/ICB-03 2073/74-03
5.4 Seçilen kutuplardan herhangi birinin yukarıda belirtilen testlerden herhangi birini geçememesi durumunda, her arıza için aynı partiden test edilmek üzere iki kutup daha seçilecektir.Bu ek kutupların her ikisinin de arızalanması durumunda, test numuneleri tarafından temsil edilen test malzemesinin bu spesifikasyonlara uygun olmadığı kabul edilecektir.

6.0 Kalite Güvence Programı
İstekli, Teklifle birlikte, diğerlerinin yanı sıra, aşağıdaki gerekliliği karşılamaya yönelik bilgileri içerecek olan Kalite Sistemini ve Kalite Planlarını içeren, imalatçının kalite güvence programını sunacaktır, aksi takdirde Teklif reddedilecektir.
i.Organizasyonun yapısı;
ii.İşlerin kalitesini sağlayan personele verilen görev ve sorumluluklar;
iii.Malzemelerin satın alınması, teslim alınması ve doğrulanması için sistem;
iv.işçilik kalitesini sağlamak için sistem;
v. Kalite güvence düzenlemesi, ISO9001:2000'in ilgili gerekliliklerine uygun olmalıdır;
vi.Önemli hammaddelerin listesini, hammaddelerin imalatçılarının isimlerini, hammaddelerin test edildiği standartların listesini, normalde hammaddeler üzerinde yapılan testlerin listesini veren beyan;
vii.Destekleyici belgelerle birlikte mevcut üretim tesislerinin listesi;
viii.Kalite kontrol için normalde aşama denetimlerinin yapıldığı üretim sürecindeki alanların listesi ve bu tür test ve denetimlerin ayrıntıları;
ix.İlgili standartlarda belirtilen tip, özel, kabul ve rutin testler ile ilgili olarak, belirtilen ekipmanın son testi ve varsa test tesisi sınırlaması için üretici ile birlikte mevcut olan test ekipmanlarının listesi.

7. Teklif Belgeleri
7.1 İstekli, Teklifle birlikte çelik boruların seçimi için geçerli standartların iki (2) net kopyasını ve sunulan direklerin imalatı ve test edilmesinde izlenen herhangi bir standardı sağlayacaktır.
7.2 İstekli, her bir direk tipinin tanımını ve onaylı boyutsal çizimlerini sağlayacaktır.
7.3 Benzer tip direkler ve benzer çalışma yükleri üzerinde yapılan tüm tip testlerinin iki (2) açık onaylı kopyası, aksi takdirde teklif teklifi reddedilecektir.Tip testi, tanınmış ulusal veya uluslararası test laboratuvarında veya üretici dışında bağımsız test laboratuvarında yapılmış olmalıdır.
7.4 Varsa uygunluğu ve sapmaları belirten, madde madde şartname açıklaması.
7.5 Tüm veriler, çizimler, kataloglar ve diğer teknik dokümanlar, Teklif dokümanlarından ayrı olarak ciltlenecektir.
Bölüm 2. 11kv hatları 2-5 için Teknik Şartname
GSEEP/W/ICB-03 2073/74-03
