Vurgulamak
elektrik hattı direği
,elektrik direği
-
Yüzey işlemesıcak daldırma galvanizli
-
ŞekilPoligonal veya Konik
-
MalzemeQ345, ASTM 572 GR50
-
Kalınlık4mm
-
KaynakAWS D1.1
-
Yükseklik10m
-
RenkSiyah Boyama
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaISO 9001 : 2008
-
Model numarasıFTGG - 0 38917
-
Min sipariş miktarı2 parça
-
Fiyat$110 - $510
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi15-30 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHaftada 1200 parça
Siyah Boyama Elektrik Direği 10M 700daN Elektrik Yardımcı Direği
10m Çelik Direk Metal Direkler Elektrik Direkleri 700daN Güvenlik Faktörü 1.1
Ürün Açıklaması
Elektrik direklerimiz 10M ÇELİK DİREK METAL DİREKLERE özel olarak tasarlanmıştır ELEKTRİK DİREKLERİ ,1050daN Güvenlik faktörü 1.1
Ürünlerimizi Güneydoğu Asya, Orta Doğu ve Avrupa dahil olmak üzere dünyanın her yerindeki memnun müşterilere başarıyla teslim ettik.Ayrıca kullanım şekline göre askı, gergi ve klemens/ölü açı direkleri gibi çeşitli tiplerde direkler üretebilmekteyiz.
Özel Ayrıntılar
| TEKNİK DEĞERLENDİRME TAKVİMİ ŞARTNAME NO.P24 10M GALVANİZLİ ÇELİK DİREKLER |
||
| TANIM | BİRİM | İHALE EDİLEN VERİLER(EKLENECEK) |
| 1) İmalat Standartları | --- | |
| 2) Kutup Parametreleri: | ||
| Uzunluk | mm | 10000 |
| çelik kalınlığı | mm | 4 |
| kesit şekli | 8 taraflı | |
| Çelik Tanımlama | ASTM numarası | ASTM A572-GR50 |
| Nihai Çekme Gerilimi, fu | N/mm2 | 450 |
| Verim Stresi, fy | N/mm2 | 345 |
| İzin verilen maksimum tasarım stresi | fd=fy/(1.1) | 1.1 |
| Direk Üst çapı | mm | 200 |
| Kutup Alt çapı | mm | 400 |
| Galvaniz kaplama standardı | --- | ASTM 123 |
| Galvaniz kaplama kalınlığı | --- | ORT>=75um |
| 3) Direk Üstü kalıcı olarak kaplı | Evet Hayır | EVET |
| 4) Ayrılabilir taban plakası sağlanır | Evet Hayır | EVET |
| 5) Sağlanan delikleri kapatmak için plastik tapalar | Evet Hayır | EVET |
| 6) Belirtilen şekilde uygulanan poliüretan kaplama | Evet Hayır | EVET |
| 7) Belirtildiği gibi 900mm topraklama kovanı ile donatılmış direk | Evet Hayır | EVET |
| 8) Kutup, belirtildiği gibi kalıcı olarak işaretlendi | Evet Hayır | EVET |
| 9) üstü açık kaplarda paketlenmiş direkler | Evet Hayır | EVET |
10m 700daN SF 1.1'in yükleme detayları
| %Yük | Yük (kg) | Hareket.Yük(kg) | Zaman (dk.) | sapma (mm) | Kurtarma (mm) |
Notlar | ||
| %50 | 350 | 355 | 1 | 300 | 12 | Geçti Arıza veya hasar izi yok |
||
| %70 | 490 | 492 | 1 | 412 | 18 | |||
| %80 | 560 | 565 | 1 | 525 | 23 | |||
| %90 | 630 | 632 | 1 | 550 | 26 | |||
| 100% | 700 | 705 | 1 | 580 | 30 | |||
| %110 | 770 | 772 | 1 | 620 | 35 | |||
ek detaylar
Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazarı Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

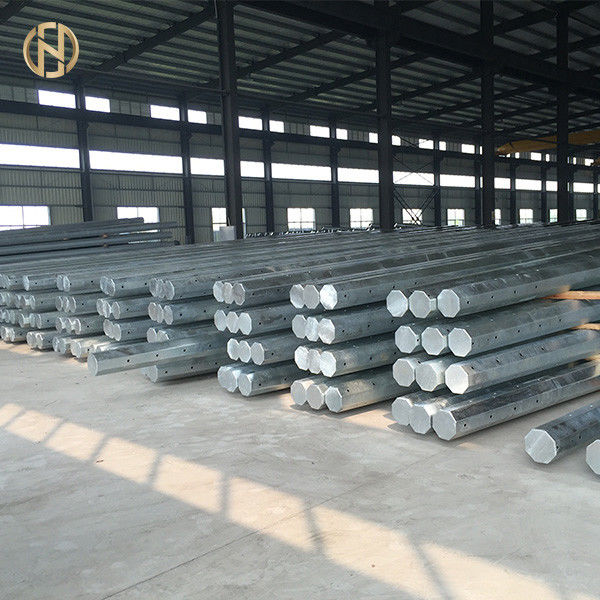

Ürün Detayları
Test yapmak

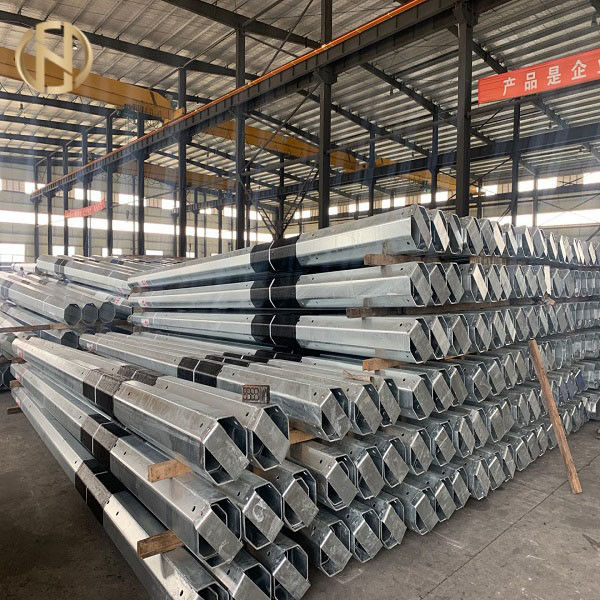

Paketleme ve Nakliye
Galvanizli yüzeyin nakliye sırasında oluşabilecek zararlardan korunması için direğin üst ve alt kısımlarını hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
