Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece

Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece

Ürünler - Elektrik Direği
  • Vurgulamak

    elektrik direği

    ,

    elektrik hattı direği

  • Yüzey İşlem
    Sıcak Daldırma Galvanizli
  • Yükseklik
    2m - 50m
  • Kalınlık
    2,5 mm - 20 mm
  • Malzeme
    Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, vb.
  • Şekil
    Poligonal veya Konik
  • Renk
    Müşterilerin ihtiyacına göre
  • Kaynak
    AWS D1.1
  • Menşe yeri
    Çin
  • Marka adı
    FUTAO
  • Sertifika
    ISO 9001 : 2008
  • Model numarası
    FTGG - 0 38917
  • Min sipariş miktarı
    2 parça
  • Fiyat
    $100 - $400
  • Ambalaj bilgileri
    40HC veya OT, mat veya saman paspas ile sarın
  • Teslim süresi
    15-30 iş günü
  • Ödeme koşulları
    L / C, T / T
  • Yetenek temini
    Haftada 1200 parça

Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece

  • Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece
  • Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece
Fiyat Al Şimdi başvurun

138KV çift Devre Kutbu, taban plakası ve M48 Ankraj cıvatası ile 30-60 derece



Ürün Açıklaması

132,138, 69kv 110KV havai iletim hatları için tasarlanmıştır.İsteğe göre özel ölçülerde özel direkler tasarlanabilir.Şirket içi mühendislerimiz yardım etmek için buradalar.Herhangi bir sorunuz için lütfen müşteri hizmetleri ile iletişime geçin.



Özel Ayrıntılar

ÇELİK DİREKLER BİRLEŞİN GARANTİLİ DEĞERLER
DİREK TİPİ   Düz Açı Çıkmaz sokak
Miktar bilgisayar 24 14 6
Üretici firma   YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD YIXING FUTAO METAL YAPI BİRİMİ CO.,LTD
Üretim Yeri   ÇİN,JIANGSU,YIXING ŞEHRİ ÇİN,JIANGSU,YIXING ŞEHRİ ÇİN,JIANGSU,YIXING ŞEHRİ
standartlar - NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700
Çelik kalitesi   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Sıcak galvanizleme standardı   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Dimensionnement mécanique des ligues
Devre sayısı   1 1 1 1 1 1
izolatör tipi   SÜSPANSİYON SÜSPANSİYON ÇAPA ÇAPA ÇAPA ÇAPA
Açı º 0 0 45 45 90 90
standart açıklık m 200 200 200 200 200 200
rüzgar aralığı m 220 220 220 220 220 220
Ağırlık aralığı m 250 250 250 250 250 250
85 °C'de iletken sarkması m
Çapraz kol şekli   Üçgen Üçgen drape drape drape drape
En düşük çapraz kol yüksekliği m 15.6 15.6 15.6 15.6 15.6 15.6
İletkenler ve kutup arasındaki minimum dikey mesafe m 1.1 1.1 2 2 2 2
En yüksek iletken ve topraklama kablosu arasındaki dikey mesafe m 2.2 2.2 2.2 2.2 2.2 2.2
Ortalama sıcaklıkta (25 °C) rüzgar basıncı daN/m2 58 58 58 58 58 58
Kutuplar aerodinamik katsayısı   2.8 2.8 2.8 2.8 2.8 2.8
İletken aerodinamik katsayısı   1 1 1 1 1 1
Güvenlik katsayısı   2 2 2 2 2 2
Malzeme   katlanmış sac katlanmış sac katlanmış sac katlanmış sac katlanmış sac katlanmış sac
Enine kesit   sekizgen sekizgen sekizgen sekizgen sekizgen sekizgen
Yerden yükseklik m 20 20 22 22 22 22
Üst dış çap mm 240 240 270 270 300 300
Alt dış çap mm 510 510 920 920 1200 1200
Bölüm sayısı mm 2 2 3 3 3 3
Kalınlık (üst/alt) mm 4 / 6 4 / 6 6 / 8 / 10 6 / 8 / 10 6/10/10 6/10/10
Toplam ağırlık kilogram 1150 1268 3300 3560 4670 4980
Temel derinliği m 2.6 2.6 2 2 2 2


ek detaylar

Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11

Tasarım Yazılımı: PLS-POLES yazılımı

İhracat Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika

Testler : Yükleme Testleri gerekirse sahada yapılabilir.



Üretim süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

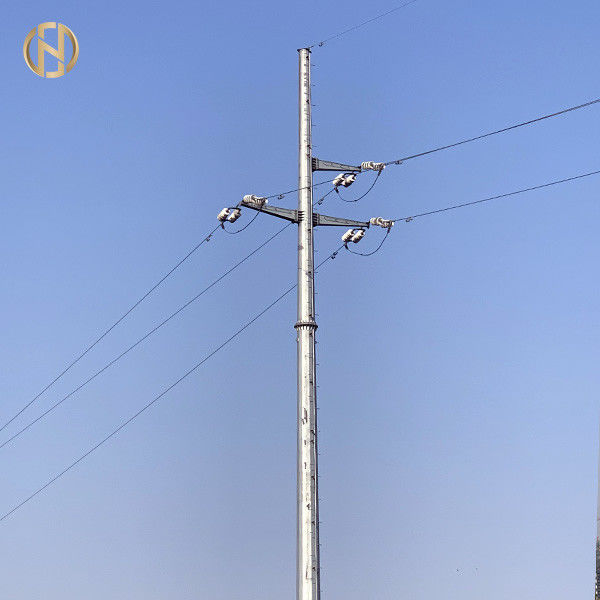

Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece 0

Ürün Detayları

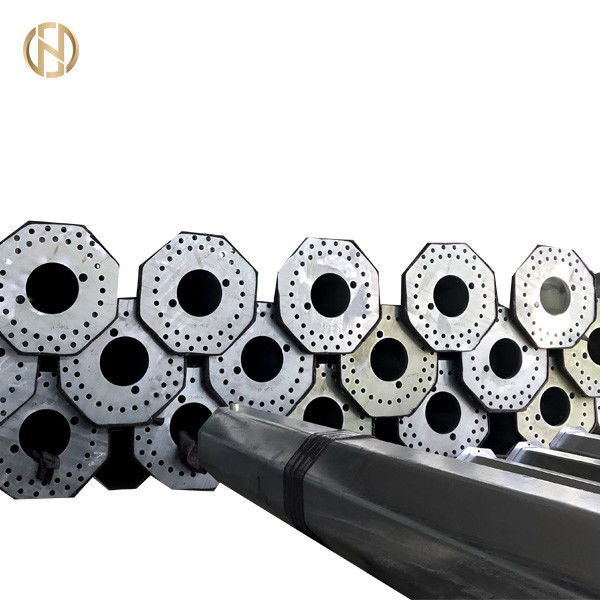

Taban Plakası ve M48 Ankraj Cıvatası ile 138KV Çift Devre Güç Hattı Kutup 30-60 Derece 1
