ISO 9001 Sertifikası ile 11m 13m 15m Metal Elektrik Direği Yüksek Dayanıklılık
-
Vurgulamak
elektrik direği
,elektrik hattı direği
-
yüzey işlemeSıcak Daldırma Galvanizli
-
Yükseklik11 13 15M
-
Kalınlık2,5 mm - 20 mm
-
MalzemeQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400, vb.
-
ŞekilÇokgen veya Konik
-
RenkMüşterilerin ihtiyacına göre
-
KaynakAWS D 1.1
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaISO 9001 : 2008
-
Model numarasıFTGG - 0 38917
-
Min sipariş miktarı2 parça
-
Fiyat$100 - $400
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi15-30 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHaftada 1200 parça
ISO 9001 Sertifikası ile 11m 13m 15m Metal Elektrik Direği Yüksek Dayanıklılık
ISO 9001 Sertifikası ile 11m 13m 15m Metal Elektrik Direği Yüksek Dayanıklılık
Ürün Açıklaması
Elektrik direklerimiz, ICE, Kosta rika pazarı için 11m 13m 15m metal direkli elektrik direği için özel olarak tasarlanmıştır.
Ürünlerimizi Güneydoğu Asya, Orta Doğu ve Avrupa da dahil olmak üzere dünyanın her yerindeki memnun müşterilere başarıyla teslim ettik.Ayrıca askı, gergi ve terminal/ölü açılı direk gibi kullanım amacına göre çeşitli tipte direkler üretebilmekteyiz.
Özel Detaylar
| Üst Çap (mm): | 250/251/249 | 250 | __ | ||||
| BTM Çapı (mm): | 400/402/405 | 400 | __ | ||||
| Ts Galv Et Kalınlığı(mm): | 14,61,14,57,14,62,14,59 Ort=(14,60) | 14 | __ | ||||
| Bs Galv Et Kalınlığı(mm): | 14.91,14.81,14.86,14.87 Ort=(14.86) | 14 | |||||
| Galvaniz Kaplama Kalınlığı (mikron): |
161,102,149,216,236,222 Ort=(181) | Ort>=100um | __ | ||||
| Toplam Montaj Uzunluğu: | 11012 | 11000 | +/-33mm | ||||
| Sapma | <=27,5 mm | __ | <=27,5 mm | ||||
| Çap Azaltma oranı. | 15 | 15 | 15 mm/m | ||||
| Tek folyodan yapılmıştır. | Y | Y | E/H | ||||
| İki bölümde 11m'lik direkler | Y | Y | E/H | ||||
| Şekil 1 ve 2 ile deliklerin doğrulanması ve hizalanması |
Y | Y | E/H | ||||
| Alttan 5 m'de işaretler Üretici etiketi, üretim tarihi ve "ICE". | Y | Y | E/H | ||||
| Üstte ve altta topraklama teli cıvataları (topraklama cıvatası için perçin somunları) | Y | Y | E/H | ||||
| maksimum sapma | 750 | __ | %10'da | ||||
| Ağırlık | 1500kg | 1500kg | __ | ||||
| üst kapak tipi | metal kaynak | Kaynak | E/H | ||||
15m 3000daN SF 2.0 yük ayrıntıları
| %Yük | yük(kg) | Akt.Yük(kg) | Süre(dk.) | Sapma (mm) | Kurtarma (mm) |
Notlar | ||
| 100% | 3000 | 3040 | 1 | 358 | 50 |
Geçti |
||
| %120 | 3600 | 3670 | 1 | 452 | 62 | |||
| %140 | 4200 | 4260 | 1 | 515 | 73 | |||
| %160 | 4800 | 4850 | 1 | 586 | 92 | |||
| %180 | 5400 | 5460 | 1 | 662 | 103 | |||
| %200 | 6000 | 6030 | 1 | 750 | 127 | |||
ek detaylar
Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazar Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

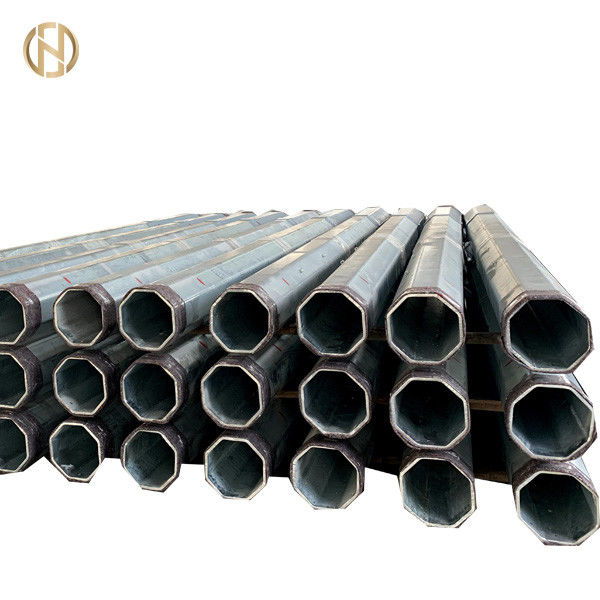

Ürün Detayları
Test yapmak

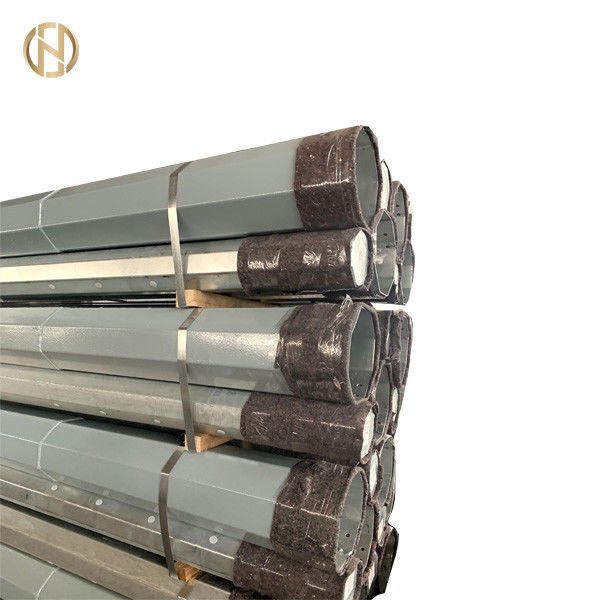

Paketleme ve Nakliye
Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya saman balya ile kaplıyoruz.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
