Alçak Gerilim Havai Elektrik Şebekeleri için 9 Metre Boru Çelik Direk

1. İklim Koşulları:

Aksi belirtilmedikçe aşağıdakiler geçerlidir:

a. a. Maximum Ambient Temperature 50 Co Maksimum Ortam Sıcaklığı 50 Co

b. b. Minimum Ambient Temperature -10 Co Minimum Ortam Sıcaklığı -10 Co

c. c. Design temperature 45 Co Tasarım sıcaklığı 45 Co

d. d. Maximum daily range of air temperature 20 Co Maksimum günlük hava sıcaklığı aralığı 20 Co

e. e. Maximum Wind Pressure 420 n/m2 Maksimum Rüzgar Basıncı 420 n / m2

f. f. Ice Thickness 10 mm. Buz Kalınlığı 10 mm.

g. g. Snow Falls 1-4 days – 30 cm. Kar 1-4 gün düşer - 30 cm.

h. h. Site altitude 0-1400m ASL Site yüksekliği 0-1400m ASL

i. ben. Average annual rainfall 40cm during November–April Kasım-Nisan aylarında ortalama yıllık yağış 40cm

j. j. Relative humidity in the range 30 to 60%. % 30 ila 60 arasında bağıl nem.

k. k. Average number of thunder storms 15 days / year 15 gün / yıl ortalama fırtına fırtınası sayısı

l. l. Prevailing wind winter average daily approximately 5-8 m/s, with gust up to 30 m/s. Hakim rüzgar kış ortalaması günlük yaklaşık 5-8 m / s, gust 30 m / s'ye kadar.

m. m. Summer wind average afternoon 10-13 m/s, during morning generally light and variable, gust speed up to 30 m/s. Yaz rüzgarı ortalama öğleden sonra 10-13 m / s, sabahları genellikle hafif ve değişken, gust hızı 30 m / s'ye kadar.

2. Genel Sözleşme Tanımı: Bu sözleşme kapsamında tedarik edilen çelik boru direkler, Alçak Gerilim, Havai elektrik şebekesi iletkenlerini taşımak için alıcı olarak kullanılacaktır.

3. Geçerli Standartlar 9 metrelik 9 metrelik kutuplar için BS EN 10255/2004 ortamına ve astma53 / a53m-2012'ye göre minimum gereksinim olarak izlenmelidir

4. hatasız: direkleri iyi bitmiş olacak, temiz ve zararlı ücretsiz

• Surface defects, ends of the poles shall be cut square. Yüzey kusurları, direklerin uçları kare şeklinde kesilecektir. Poles shall be straight Kutuplar düz olmalıdır
• Pürüzsüz ve silindirik.

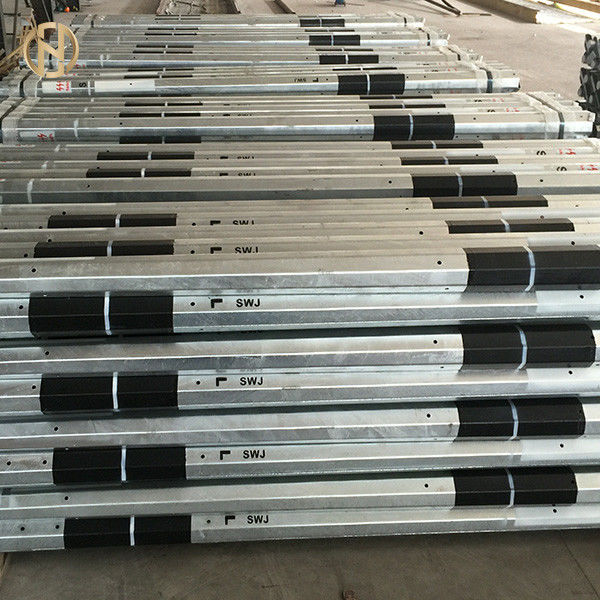

5. paketleme ve sevkiyat:

Paketleme ve nakliye gereksinimleri aşağıdaki gibi karşılanmalıdır:

1. Alçak Gerilim, 4.5 "9m uzunluğunda çelik boru direkler 2 kutuplu, tabaka başına 3 kutuplu 6 kutuplu demetler halinde teslim edilecek ve 30 mm x 0,8 mm (min.) boyutunda ve gerekli çelik kayışların kullanılmasıyla eşit mesafelerde dört (4) yerde sarılmalıdır. çelik kayışların altındaki ahşap ayırıcılar.

2. Alçak gerilim, 5.5 "9m uzunluğunda çelik boru direkler 2 kutuplu, tabaka başına 3 kutuplu 6 kutuplu demetler halinde teslim edilecek ve 30 mm x 0,8 mm (min.) boyutunda ve gerekli çelik kayışların kullanılmasıyla eşit mesafelerde dört (4) yerde sarılmalıdır. çelik kayışların altındaki ahşap ayırıcılar.

• a- Alçak Gerilim borulu Çelik Direkler Açıklama (4.5, 5.5)

Direkler, galvanizli çelik borunun BS EN 10255/2004 ortamına göre kaynaklanabilir yapısal çelik plakalardan imal edileceği galvanizli çelik borudan imal edilecek ve bu da% 0.030'dan fazla olmayan ve 0'dan fazla olmayan bir analiz gösterecektir. EN ISO 1461/2009 için% 035 fosforlu sıcak daldırma gereklidir, 505 gm / m2 veya bir yüzünde mikron eşdeğeri.

Tüm galvanizli çelik boruların boyutları aşağıdaki tabloda gösterilen imalat sırasında dikkate alınmalıdır:

Malzemeler Nominal Boyut kutup 4.5:

a) Küvetler için çekme mukavemetine sahip asgari çelik LV direkleri ST 400

N / mm2.

b) Üst kapak için yapısal çelik, sıcak galvanizli minimum kalınlık 2 mm, etrafına kaynak yapılmalı ve gümüş renkte boyanacaktır.

c) İmalattan önce tamamen galvanizlenmiş ve tüm bağlantı ve kaynaklarda imalattan sonra gümüş renkli iki kat EPOXY boyalı.

d) Direkler için imalattan sonra tamamen galvanizli (isteğe bağlı olarak).

e) Her bir direğe, direğin tabanından 2 m mesafede bulunan 20 mm genişliğindeki Banttan oluşan dairesel kırmızı renk işareti sağlanacaktır.

f) Üretim sonrası tüm kutuplarda (galvaniz tabakası) SWAGED sırasında herhangi bir kusur bulunmayacaktır.

g) Direk minimum gerilme mukavemeti 450 (Kgf) olacaktır.

Malzemeler Nominal Boyut kutup 5.5:

a) 450 n / mm2'den az olmayan küvetler için çekme mukavemetine sahip minimum çelik LV direkleri ST.

b) Üst kapak için yapısal çelik, sıcak galvanizli minimum kalınlık 2 mm, etrafına kaynak yapılmalı ve gümüş renkte boyanacaktır.

c) İmalattan önce tamamen galvanizlenmiş ve tüm bağlantı ve kaynaklarda imalattan sonra gümüş renkli iki kat EPOXY boyalı.

d) Direkler için imalattan sonra tamamen galvanizli (isteğe bağlı olarak).

e) Her bir direğe, direğin tabanından 2 m mesafede bulunan 20 mm genişliğindeki Banttan oluşan dairesel kırmızı renk işareti sağlanacaktır.

f) Üretim sonrası tüm kutuplarda (galvaniz tabakası) SWAGED sırasında herhangi bir kusur bulunmayacaktır.

g) Direk minimum çekme mukavemeti 500 (Kgf) olacaktır.

Malzemeler :

a) Minimum çelik derecesi 500 N / mm2'den az olmayan küvetler için çekme mukavemetine sahip düşük voltaj direkleri ST.

b) Üst ve alt kapak için yapısal çelik, sıcak galvanizlenmiş minimum kalınlık 2 mm, etrafına kaynak yapılmış ve gümüş renginde boyanacaktır.

c) İmalattan önce tamamen galvanizlenmiş ve tüm bağlantı ve kaynaklarda imalattan sonra gümüş renkli iki kat EPOXY boyalı.
