Vurgulamak
çelik boru direk
,sekizgen çelik direk
-
Yüzey işlemeSıcak Daldırma Galvanizli
-
KaynakAWS D 1.1
-
YükseklikMüşterilerin isteğine göre
-
Kalınlık2mm - 32mm
-
MalzemeQ235, Q345, Q420,
-
ŞekilBorulu, 16 tarafı
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaEN10046
-
Model numarası220KV
-
Min sipariş miktarı2 parça
-
Fiyat$111 - $660
-
Ambalaj bilgileriMat veya saman paspas ile 40HC veya OT şal
-
Teslim süresi33workdays
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 2100 adet

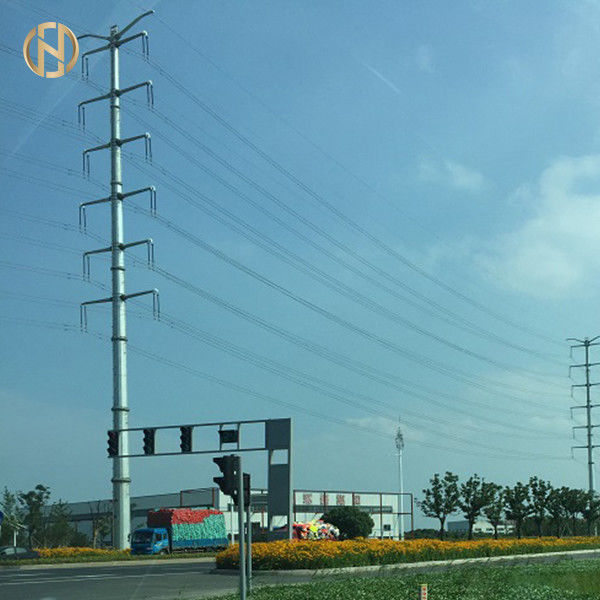

220KV Boru Çelik Direk Çelik İletim Direği 230KV EN Stardand
İletim Hatları için 220KV Boru Çelik Direk, 230kv elektrik direği, EN stardand
Ürün Açıklaması
Yukarıdaki ürünler, İletim Hatları için 220KV Çelik Boru Direk, 230kv elektrik direği, EN yıldız ve.
PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:
- Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
- Anten yükü ve direğin yüksekliği
- Direğin kendisinin toplam yüksekliği
Ürün Özellikleri
| Tip | 220KV İletim Hatları için Çelik Boru Direk, 230kv elektrik direği, EN standart ve. |
| Uygun Kullanımlar | Enerji nakil hattı |
| şekil (kesit) | Sekizgen, 8 taraflı, 12 taraflı |
| Güç sınıfı | 220 kv |
| Bölüm No | <=3 bölüm |
| Uzunluk (m) | |
| Temel | Doğrudan gömme - 1,4 ila 1,5 Metre |
| Çalışma yükü | 300daN 3KN |
| Kopma yükü | 360daN ,450daN, 540daN, 600daN |
| Emniyet faktörü | 1,2, 1,5, 1,8, 2,0 |
| Malzeme | ASTM 572 GR65 veya Q460 |
| Asgari Akma Dayanımı | 355Mpa, 450mpa, 35,5 m2 |
| Minimum Nihai Çekme Dayanımı | 450Mpa, 550Mpa 45m2 |
| Maksimum Nihai Çekme Dayanımı | 690mpa |
| EL % | >=%15 |
| Üst bölüm | |
| Alt bölüm | |
| Minimum Kalınlık(mm) | >=4,75 mm |
| Boyut Toleransı | +- %1 |
| Oymak | Müşterilerin gereksinimlerine göre perçin veya yapıştırıcı, gravür, kabartma yoluyla isim levhası |
| Yüzey İşlem | ASTM A123 standartlarına/EN10046'ya göre Sıcak Daldırma Galvanizleme |

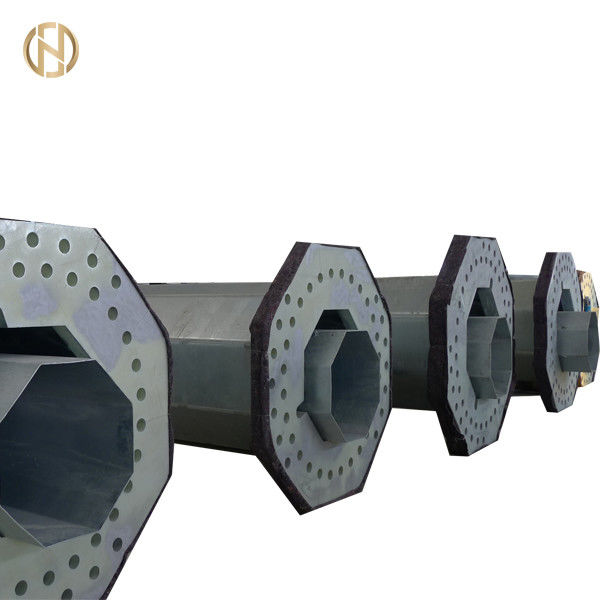

| Direklerin Ortak | Ekleme Modu, İç Flanş Modu, Yüz Yüze Eklem Modu. |
| Yükleme Koşulları | |
| 0-5 derece |
| 43m/s , 160km.s. |
| 1.0 |
| toplam direk uzunluğunun %10'u |
| Kaynak | İç ve dış çift kaynak işlemi, kesintisiz bir yüzey üretir |
3.2.Toleranslar
- Kayar bağlantı seviyesinde ölçülen ortalama dış çaplar: minimum ±2 mm ile ±%1
- Ovalleşme: kayar bağlantı seviyesinde iki dikey çap arasında alınan iki ölçüm için kaydedilen boyutsal yüzde: %3'ten az [(Dmaxi-Dmini)/Dmaxi < %3]
- Direk elemanlarının uzunluğu: - 25 mm / +75 mm
- Eleman Düzlüğü: 1 metre eleman uzunluğunun %0,2'sinden az (metre başına 2 mm)
- Bükülme: 3 metre üye uzunluğu başına 1,5 dereceden az
- Deliklerin konumu: onay çizimlerimizde belirtilen uzunluklarda ± %1
3.3 galvanizleme
İmalat tamamen tamamlandıktan sonra Çelik Direkler sıcak daldırma galvaniz olacaktır.Çift daldırmaya izin verilmeyecektir.
Cıvata, vida, somun hariç tüm malzemeler NF EN ISO 1461'e göre galvanizlenecektir.
Tüm içi boş elemanların hem iç hem de dış yüzeyleri galvanizlenecektir.Galvanizlemeden sonra somunlar yeniden yivlenecek ve daha sonra gresle pastan uygun şekilde korunacaktır.
4. Açıklama:
Galvanizli ÇELİK DİREKLER, düzgün konik, 12 kenarlı düzgün poligonal kesitli.Bir bölümün maksimum uzunluğu 12 metre olacaktır.
Her bir yüz, yükleme noktaları dışında takviye olmaksızın düz olacaktır.
Çelik Direkler, kayar geçmeli bağlantıları teleskopik hale getirmek için tasarlanmıştır.
Direkler, minimum sayıda bağlantıyla (kutup başına bir veya iki bağlantı) tasarlanır.Direk bağlantısı teleskopik tipte olacak, kaynak veya civatalama yapılmayacaktır.
Kayar bağlantı uzunluğu, üst elemanın ana iç çapının 1,5 katından az olmayacaktır.
Direklerin üzerine çıkarılabilir bir metal direk başlığı takılacaktır.
Direğin karşılıklı taraflarında aynı seviyede takılan traversler, direğin merkez hattına göre simetrik olacak ve her travers bağımsız olarak monte edilebilecek şekilde olacaktır.
Traversler direğe vida, cıvata ve somun ile bağlanacaktır.Traversler düz olacak ve düzgün konik 6 (sekiz) kenarlı düzenli poligonal kesite sahip olacaktır.
Tüm direkler, zemin seviyesinden yaklaşık 50 cm yükseklikte bir konumda bir topraklama noktasına sahip olacaktır.
Paketleme ve Nakliye
Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya saman balya ile kaplıyoruz.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
