Açık Çelik Boru Elektrik Direği Özelleştirilmiş Yükseklik Uzun Hizmet Ömrü
-
Vurgulamak
çelik boru şekilli direk
,sekizgen çelik direk
-
Malzemesıcak haddelenmiş karbon çeliği
-
Yükseklik16m
-
Kalınlık5mm - 22mm
-
ŞekilBorulu, 12 taraflı
-
KaynakAWS D 1
-
yüzey işlemeSDG
-
RenkGri
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO9001:2008
-
Min sipariş miktarı6 parça
-
Fiyat$101 - $613
-
Ambalaj bilgileriMat veya saman paspas ile 40HC veya OT şal
-
Teslim süresi3 hafta w
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer gün 102 parça
Açık Çelik Boru Elektrik Direği Özelleştirilmiş Yükseklik Uzun Hizmet Ömrü
Özelleştirilmiş Yükseklik Dış Mekan Çelik Boru Direk, Elektrik Direği, Elektrik Direği
Ürün Açıklaması
Yukarıdaki ürünler, Özelleştirilmiş Yükseklik Dış Mekan Çelik Boru Direk, Güç Direği, Elektrik Direği için özel olarak üretilmiş çelik elektrik direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı bize avantaj sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyabilir.
- Ürünler ISO 1461/ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: ASTM GR65,GR50,Q460 A572,S355,Q345/Q235, vb.
- Malzeme kodu : GB/T1591-2008,GB/T700-2006
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Gerekirse, denetim ve tamamlayıcı bileşenler dahil olmak üzere ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:
- Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
- Anten yükü ve direğin yüksekliği
- Direğin kendisinin toplam yüksekliği
Ürün Özellikleri
|
Ürün adı |
Özelleştirilmiş Yükseklik Dış Mekan Çelik Boru Direk, Güç Direği, Elektrik Direği |
|---|---|
|
Uygun Kullanımlar |
Güç dağıtımı |
|
Şekil |
Borulu, Poligonal veya Konik |
|
Malzeme
|
Q345B/ A572, Minimum akma dayanımı >= 345n/mm2 Q235B/A36, Minimum akma dayanımı >= 235n/mm2 İsteğe göre başka malzemeler kullanılabilir (Q460, ASTM573 GR65, GR50, SS400, SS490, ST52'ye) |
|
Boyut Toleransı |
+- %1 |
|
Güç |
11 kv, 13 kv, 15 kv, 33 kv |
|
Güvenlik faktörü |
Tel için güvenlik faktörü: 5 Tel için güvenlik faktörü: 5 |
|
Kg cinsinden Tasarım Yükü |
200- 1111 Kg direk tepesinden 30cm'ye uygulanır |
|
Oymak |
Müşterinin ihtiyacına göre perçin veya yapıştırıcı, gravür, kabartma yoluyla isim levhası |
|
Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvanizleme/Toz Boya |
|
Direklerin Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Bağlantı Modu |
|
Direklerin Tasarımı |
8. derece depreme karşı |
|
Rüzgar direnci |
160 km/s veya 30 m/s |
|
Asgari Akma Dayanımı |
45m² |
|
Min'den Maks'a Nihai Gerilme Mukavemeti |
490 mpa - 620 mpa |
|
Standart |
ISO 9001 |
|
Bölüm Başına Uzunluk |
14 m içinde, bir kez kayar derz olmadan oluşturuldu |
|
Kaynak |
İç ve dış çift kaynak işlemi, kesintisiz bir yüzey üretir Kaynak Standardı: AWS (Amerikan Kaynak Derneği) D 1.1 |
|
Kalınlık |
3mm - 6mm |
Paketleme ve Nakliye
| Üst bölüm | Üst çap (mm) | Ortalama =191(190/192/191/192) | Ort>=190 | ||||||
| Alt çap (mm) | Ort>=299 | ||||||||
| Orta bölüm | Üst çap (mm) | Ort>=280 | GEÇTİ | ||||||
| Alt çap (mm) | Ort>=390 | ||||||||
| Alt bölüm | Üst çap (mm) | Ort>=367 | GEÇTİ | ||||||
| Alt çap (mm) | Ort=480( 478, 482, 478, 480) | Ort>=478 | |||||||
| Galvaniz Et Kalınlığı(mm): | Aşama 1/3 | 4.14 | >=4 | >=4mm | |||||
| Aşama 2/3 | 4.12 | ||||||||
| Aşama 3/3 | 4.15 | ||||||||
| Her bölümün uzunluğu (mm): | Aşama 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Direğin toplam uzunluğu (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Direklerin Ağırlığı(kg) | 677kg | 643-711kg | |||||||
| Boyuna her bölüm sayısı 1/2/3 | <=2 | <=2 | |||||||
| Galvanizli kalınlık (um): | Aşama 1/3 | 123/103/92,5/90 | BS729 | Ort>=70Um | |||||
| Aşama 2/3 | 96,5/88,7/96,7/97,3 | ||||||||
| Aşama 3/3 | 99.4/103/100/104 | ||||||||
| Malzeme Testi | YS(Mpa) | 648 | >=480 | >=480 | |||||
| TS (Mpa) | 706 | >=550 | >=550 | ||||||
| EL (%) | %23 | >=%15 | >=%15 | ||||||

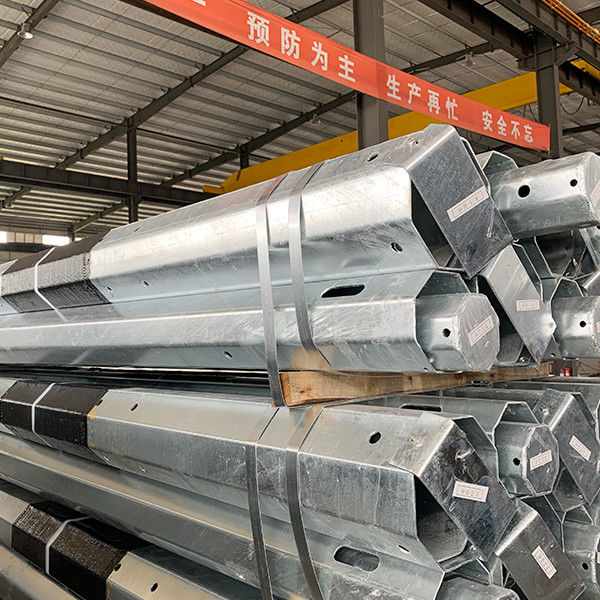

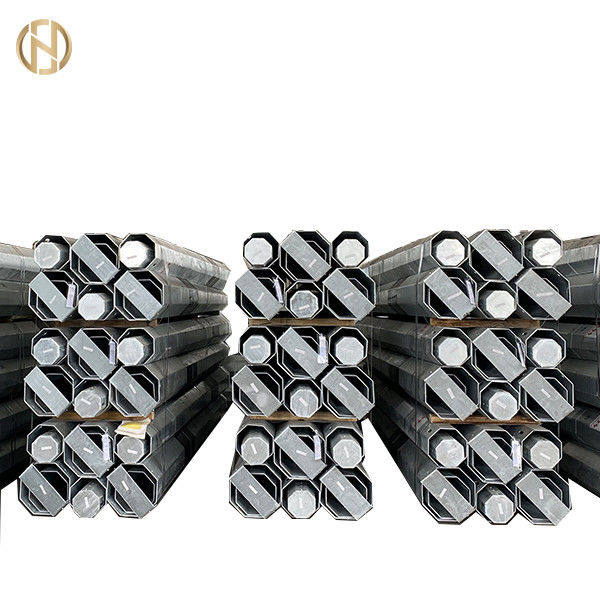

Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya saman balya ile kaplıyoruz.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.
3.1.Kaynak
Kaynak işlemlerinde kullanılacak uygun tekniklerin belirlenmesinden ve geliştirilmesinden imalatçı sorumludur.
Tüm kaynaklar, yapılacak kaynak tipi için kalifiye kaynakçılar, kaynak operatörleri ve zımbalayıcılar tarafından yapılacaktır.Nitelikler EN1090 veya AWS D1'e uygun olacaktır.1.
Prosedür kalifikasyonu da dahil olmak üzere milden tabana flanş için tüm kaynaklar EN1090 EXC2 ve EN1090 EXC3'e uygun olarak yapılmalıdır.
Kaynak, muhafaza metal arkı, gaz muhafazalı akı çekirdeği, gaz muhafaza metal arkı veya tozaltı ark işlemleriyle yapılacaktır.
3.1.1.Boyuna Kaynaklar
Boyuna kaynaklar, penetrasyonun %100 olacağı dişi bölümün kayan bağlantı alanı dışında minimum yüzde altmış (%60) penetrasyona sahip olacaktır.
3.1.2.Şafttan Taban Plakasına Kaynaklar (ilgiliyse)
Milin kalınlığı 6 mm'ye eşit veya üzerindeyse, milden flanş plakasına kaynaklar, taban plakası için yüzde yüz (% 100) penetrasyon kaynakları olacaktır.
Şaftın kalınlığı 6 mm'den azsa, şafttan taban plakasına kaynaklar iç köşe kaynakları olacaktır.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
