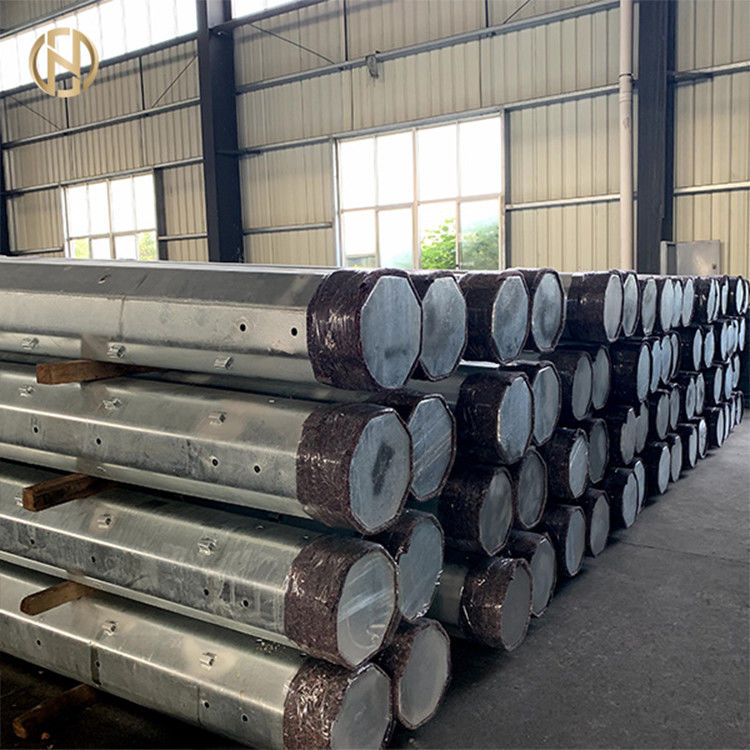

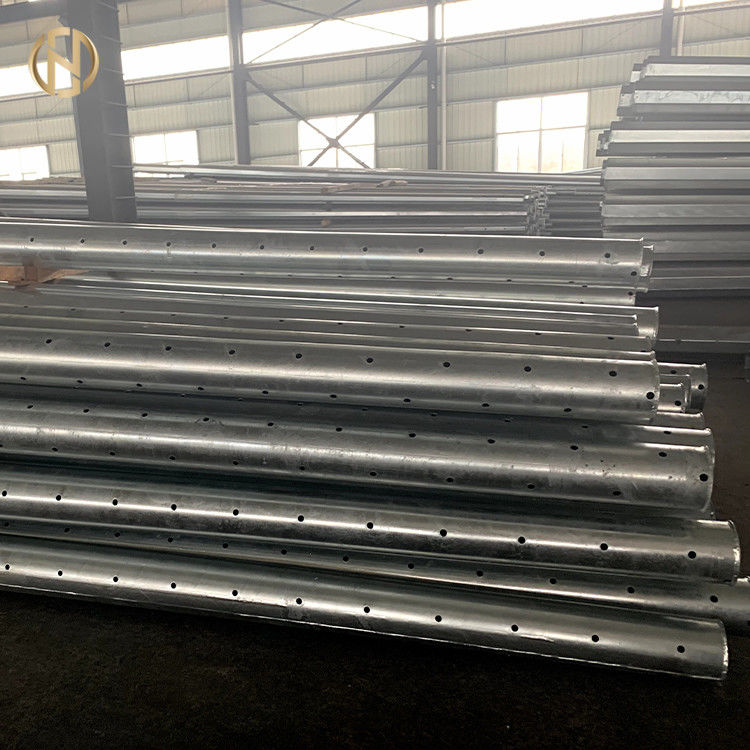

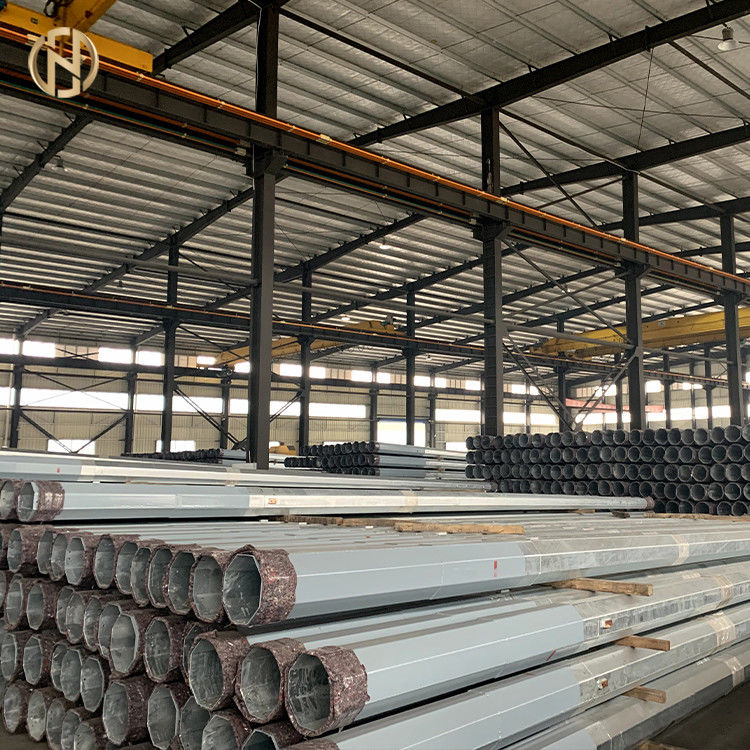

Elektrik Güç Galvanizli Elektrik Direği 4mm Kalınlık Çinko Kaplı

                                                        Elektrik Gücü Galvanizli Güç Direği 4mm Kalınlık Çinko Kaplı

1.0 KAPSAM

Bu spesifikasyonlar, AAC İletkenine uygun 33kV Tek kutuplu hat, Süspansiyon ve Gergi Fittingleri için çelik direklerin, çapraz kol tertibatlarının, gergi setlerinin, tehlike levhalarının, GI topraklama setlerinin sevkıyatından önce imalatçının fabrikasında tasarım, mühendislik, imalat, montaj ve test işlemlerini kapsar. 3 fazlı, 50 Hz, katı topraklı 33kV Havai hatlarda kullanım için.

• Tasarım ve işçilik, hizmet ömrü boyunca tatmin edici performans sağlamak için en iyi mühendislik uygulamalarına uygun olacaktır.
• Bu şartnamede özel olarak belirtilmeyen ancak ekipmanın tatmin edici bir şekilde çalışması için gerekli olan her türlü malzeme ve ekipman, özellikle hariç tutulmadıkça dahil kabul edilecek ve herhangi bir ekstra maliyet olmaksızın temin edilecektir.Aynı derecelendirmeye sahip bileşenler değiştirilebilir olacaktır.İstekli, imalatçının işyerlerinde bulunan test imkanlarını sağlamak zorundadır.

2.0 STANDARTLAR

Çelik direkler, çapraz kol tertibatları, çapraz bağlantı tertibatları ve direk koruma kolları, gergi takımları, topraklama setleri vb. ilgili IEC standartlarına ve aşağıda bahsedilen diğer eşdeğer tarafsız olarak kabul edilebilir Uluslararası Standartlara (bugüne kadar değiştirildiği şekliyle) uygun olacaktır. Bu ekipmanların imalatında kullanılan malzemeler ve işlemler:

Standartlarda bir farklılık olduğunda en katı kriterler uygulanacaktır.

3.0 MALZEMELER, YAPISALDETAYLAR VEİŞÇİLİK

• Tüm ekipmanların imalatında kullanılan malzemeler yeni ve en iyi kalite ve belirtilen koşullar altında performansa en uygun sınıf olacaktır.
• Çeşitli ekipmanların imalatında kullanılan çelik, ilgili uluslararası standartlarda belirtilen malzeme temini ile ilgili genel gerekliliklere uygun olacaktır.
• ISO 13520:2015 veya diğer ilgili uluslararası standarda göre analiz edilen malzeme, her biri %0,060'tan fazla kükürt ve fosfor içeriği göstermeyecektir.
• Ekipman iyi bitmiş, temiz ve zararlı yüzey kusurlarından arındırılmış olacaktır.Çelik direklerin, köşebentlerin vb. uçları kare kesilecek ve düz olacaktır.
• Cıvatalar, somunlar ve rondelalar ve germe teli demeti ve çapraz kol koruma teli, ISO 1461:2009(en) veya diğer ilgili uluslararası standartlara göre sıcak daldırma galvanizli olacaktır.Çinkonun kalitesi en az ISO 752:2004'te belirtilen Zn 98 sınıfı olacaktır.Çinko kaplama, yapışkan, pürüzsüz, makul derecede parlak, sürekli ve bu tür kusurlardan ve akı, kül ve cüruf, kalıntılar, pul ve siyah nokta, sivilce, topaklanma ve akıntılardan arınmış olacaktır.
• Çelik direkler, genellikle ASTM A123'e göre minimum 125 mikron kalınlığında çinko kaplama ile sıcak daldırma galvanizli ve minimum 125 mikron kalınlığında çinko kaplamalı çelik taban plakaları olacak ve ilgili uluslararası standartlara göre test edilecektir.
• Ürünler bir dakikalık en az 4 daldırmaya dayanacaktır.Galvanizli kaplamanın homojenliği, ASTM A123'te belirtildiği gibi ön test ile belirlenecektir.
• Askı ve Gergi Fittingleri Alüminyum Alaşımından yapılacak ve tüm somun ve cıvatalar, ISO 10684:2004(en) Bölüm XIII veya diğer ilgili uluslararası standartlara göre minimum 85 mikron çinko kaplama kalınlığına sahip sıcak daldırma galvanizli çelikten yapılacaktır.

4.0 ÇEŞİTLİ EKİPMANLARIN ÖZEL TEKNİK GEREKSİNİMLERİ

4.1 Çelik Polonyalılar

Alıcı, kendi takdirine bağlı olarak, tedarikçi tarafından direklerin imalatı ve testi için gerekli olan bir veya daha fazla direk tipinin tasarım ve imalat verilerini sağlayabilir veya alternatif olarak, teklif sahibinden direklerin optimum tasarımlarını yapmasını ve bu durumda detaylı tasarım sunmasını isteyebilir. İşveren tarafından kontrol ve inceleme için 'excel formatında' hesaplamalar.

Direklerin tasarımı tercihen ASCE Manual- 72 / SEI - 48- 05 veya diğer ilgili uluslararası standartlara göre yapılacak ve kontrol edilecektir.Direkler önceden delinecek ve direk üst kapağı ve taban plakası ile birlikte tedarik edilecektir.

4.1.1 Özel inşaat Gereklilik

4.1.1.1 Direkler, aynı anda olabilecek en kötü yükleme kombinasyonuna dayanacak şekilde tasarlanacaktır.

• Rüzgar açıklıklarına karşılık gelen iletkenler üzerindeki rüzgar kuvvetlerinden, yalıtkanlardaki rüzgar kuvvetinden, direk üzerindeki rüzgar kuvvetinden ve maksimum iletken geriliminden oluşan yanal yükler.
• Kutup öz ağırlığı, iletkenlerin ağırlıkları, yalıtkanlar, travers, ek ekipman, yan hakem ve mümkün olan her yerde payandaların tepkisinden kaynaklanan sıkıştırma kuvvetinden oluşan düşey yükler.

4.1.1.2 YG (33 kV), YG / AG karışımı için çelik direkler aşağıdaki tipler ve uygulamalar için çalışılacaktır:

• Yüklenici, yukarıdaki her bir 33kV İletim hattı için ayrıntılı tasarım ve direk çizimini Müşterinin onayına sunacak ve boyut ve konfigürasyonu gösteren örnek çizim ekte sunulacaktır.
• Direkler, bu şartnamede listelenen tasarım parametrelerine göre boyutsal uzunluk ve direk üstü yükleme gereksinimlerini karşılamalıdır.Tasarım ve çalışma yükü kriterleri karşılandığı sürece, tüm direkler için üst ve alt düzlükler arasındaki boyutlar, bu şartnamede/çizimlerde, her bir direk uzunluğu türü için bir boyut kullanmak üzere tercih edilen bir tasarım olarak listelenmiştir.

4.1.1.5Çalışma Yük

Burada belirtilen ve tepenin 250 mm altında uygulandığında direğe izin verilen maksimum gerilimi indükleyecek yük olarak tanımlanan bir direğin Çalışma Yükü, her direğe işaretlenecektir.

• Standart direkler, Tablo 2, 3 ve 4'te verilen tasarım parametrelerine dayalı olarak belirtilen uygulamalar için uygun olacaktır.
• Topraklama için dikim derinliğinden 300 mm yükseklikte her direğe 14 mm çapında bir geçiş deliği sağlanacaktır.Direklerin imalatından önce 300 mm yükseklikteki deliğin yeri İşverene onaylatılacaktır.

4.1.1.8Temel Tabaklar

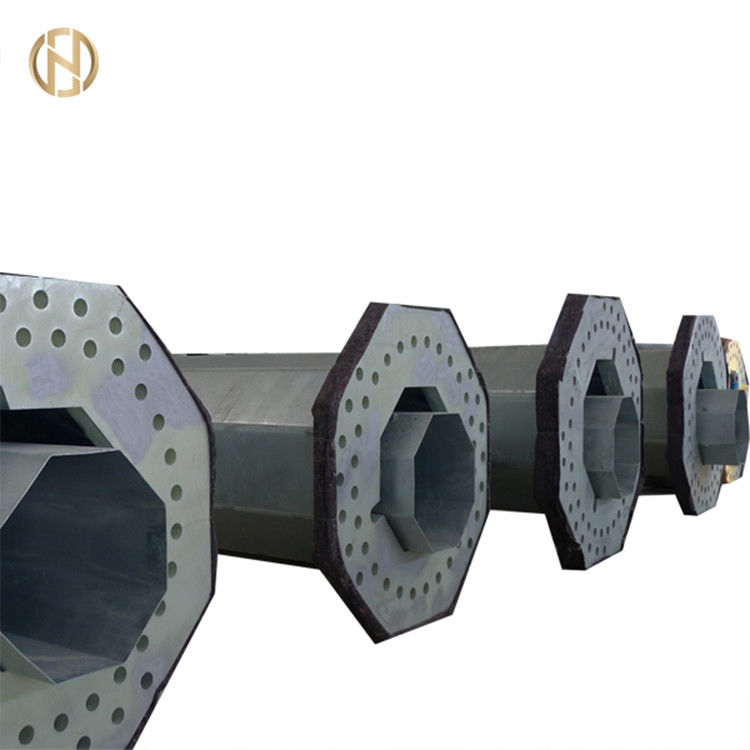

Tüm direkler, montaj sırasında minimum 75 mm kalınlığında ve direğin dış alt boyutundan yaklaşık 150 mm daha büyük olan M-20, PCC pedi üzerine yerleştirilecektir.

Alternatif olarak;direkler, ilgili Standartlara göre çelikten imal edilmiş ayrı kare çelik taban plakası ile tedarik edilecektir.dak.taban levhalarının kalınlığı 6 mm'den az olmayacaktır.Çelik taban plakalarının kalınlığına ilişkin tasarım hesapları, İşveren tarafından kontrol ve inceleme için sunulacaktır.

4.1.1.9erkek arkadaş

Küçük açılı konumlar (0 - 30°) için direkler kendinden destekli olacaktır.Fakat;Daha büyük açı ve yerleşim olmayan alanlardaki terminal konumları için direkler, açı konumlarında açının iki kesiminin yönüne veya terminal konumlarında boylamasına yerleştirilmiş Ankraj Guyları ile sağlanabilir.Yerleşim yerlerinde erkeklerin girmesine izin verilmez;ancak Dikmeler veya mekanik olarak birbirine sabitlenmiş iki direk yerleştirilebilir.

4.1.1.10Tasarım parametreler Ve faktör ile ilgili Emniyet

Toleranslar

Ben. Uzunluk

Uzunluğa ilişkin tolerans aşağıdaki gibi olacaktır:

Bitmiş direk, uzunluğunun 1/600'ünden daha fazla düzlükten çıkmayacaktır.

Sıcak haddelenmiş çelik ürünler için haddeleme ve kesme toleransı, ilgili uluslararası standartlara uygun olacaktır.
