Güç İletimi için ASTM 633 12m Sıcak Daldırma Galvanizli Metal Işık Direği

Elektrik Hattı İçin 10m 12m Galvanizli Çelik Direk

Ürün Açıklaması

Yukarıdaki ürünler, özellikle 230kv İletim Monopole kulesi, Metal Güç direği, gri, 110ft, ASTM A 123, topraklama teli için yapılmış çelik elektrik direkleridir.

Bu Belge, proje için olası hat ön tasarımını göstermektedir, ancak proje için hattın herhangi bir nihai tasarımı, uzman hat tasarımcısı tarafından yürütülecek ve GRIDCo tarafından tam ve resmi olarak onaylanacaktır.Bu spesifikasyonlar, sağlanan iletim hattı spesifikasyonlarını tamamlayıcı niteliktedir ve bunlarla birlikte okunmalıdır.

• Kapsam

Proje, 1 x 604mm kullanılarak iki adet çift devreli iletim hattının (kendi kendini destekleyen çift devreli (DC) tek kutuplu iletim hattı kulelerinde sırasıyla yaklaşık 7km ve 5km) yapımını içermektedir.² AAC HAWTHORN iletkenleri, iki optik fiber topraklama kablosu (OPGW) blendajlı tek kutuplu kulelere sahiptir.

İstekliler, kendinden destekli çift devreli monopoller için alternatif spesifikasyonlar/çizimler sunmaya teşvik edilir ve alternatif olarak değerlendirilmek üzere bunları uygun şekilde fiyatlandıracaktır.

C) Çelik monopollerin özellikleri:

1. Tasarım koşulları:

Her yük durumu için monopole uygulanan düşey, enine ve boyuna yükleri gösteren yükleme ağaçları teknik şartnamede belirtildiği gibi olacaktır.

EN50341-1'e göre çeliğin akma gerilimi üzerindeki kesitlerin hesaplanması için malzeme kısmi güvenlik faktörü γM uygulanır.

Direk analizi, ikinci derece (veya P - Λ ) analizini ve ASCE raporu N° 72'ye göre yerel burkulma kontrolünü içerecektir. Hesap Notu düzenlenecek ve onay için GRIDCo'ya sunulacaktır.

Kutuplar, faktörlü yükler altında yüksekliğin %8'ine eşit bir sapma sınırlaması ile hesaplanır (bkz. EN 50341 §7.4.5.1.3).

2. Malzemeler:

Tüm malzemeler yeni olacak ve bu şartnamede belirtilen ilgili standartlara uygun olacaktır.

PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:

Ürün Özellikleri

• Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
• Kutup mili malzemesi: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, vb.
• ISO 10046 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
• Denetim ve tamamlayıcı bileşenler dahil olmak üzere gerekirse ek yardım sağlıyoruz

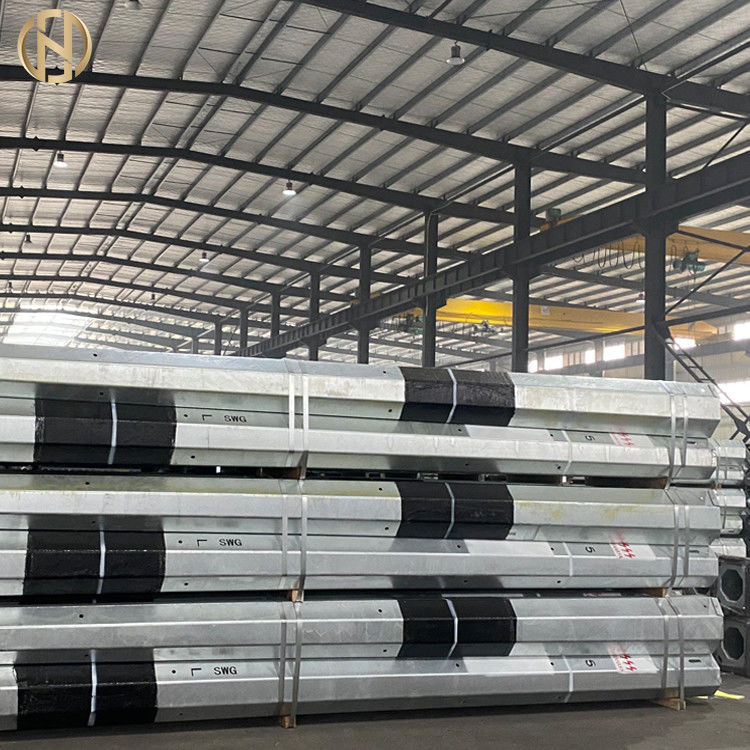

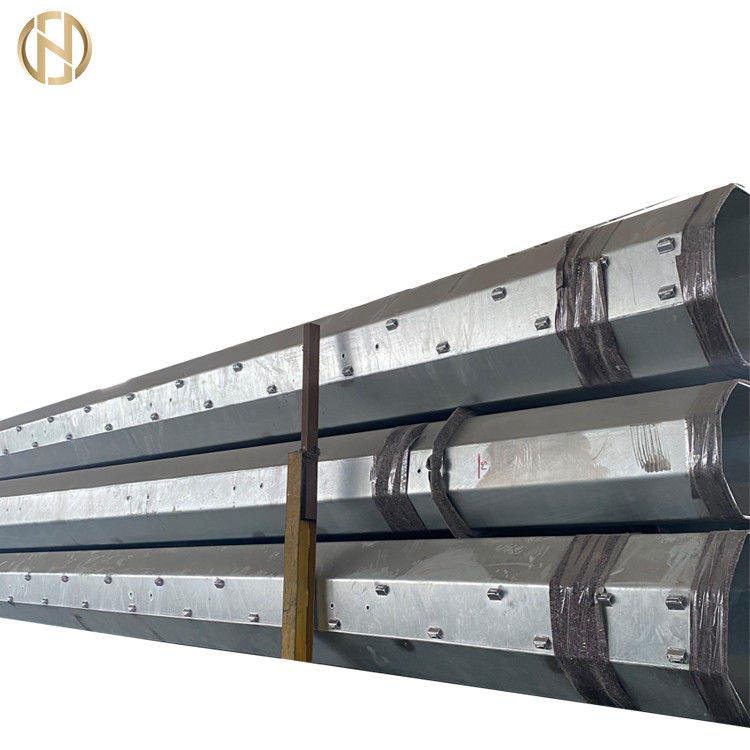

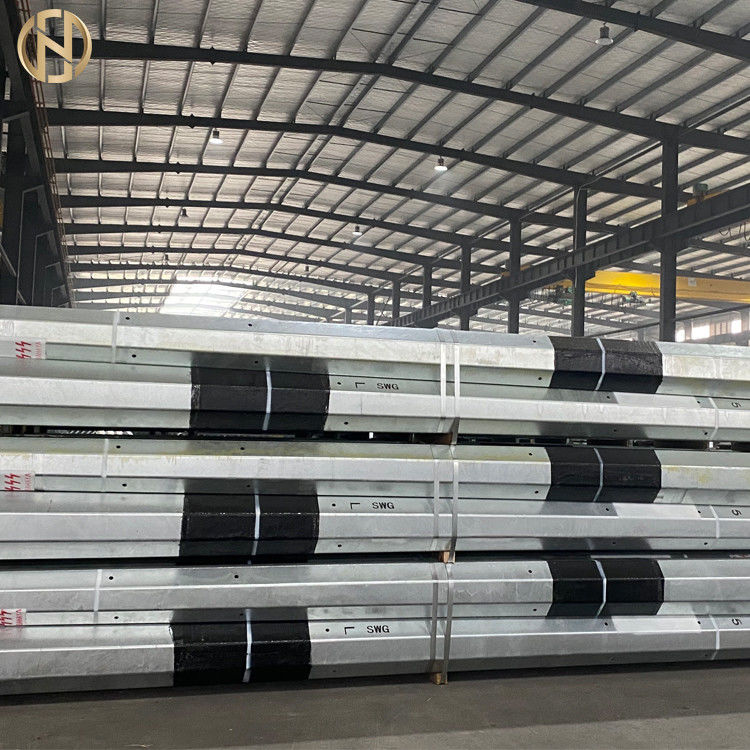

Galvanizli yüzeyin nakliye sırasında oluşabilecek zararlardan korunması için direğin üst ve alt kısımlarını hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.

Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

Servisimiz

1. Tüm sorularınızı 24 çalışma saatinde cevaplayacağız.

2. Deneyimli personel, tüm sorularınızı akıcı bir İngilizce ile yanıtlayacaktır.

3. Özelleştirilmiş tasarımlar mevcuttur.UEM ve UBM'ye hoş geldiniz.

4. Müşterilerimize özel ve benzersiz çözümler, iyi eğitimli ve profesyonel mühendislerimiz ve personelimiz tarafından sağlanabilir.

5. Distribütörlerimize özel indirim ve satış koruması sağlanmaktadır.

6. Size rekabetçi fiyatlarla güvenebileceğiniz kaliteli ürünler sunmak için 20 yılı aşkın deneyim ve uzmanlığa sahip çeşitli tipte çelik direkler üretmeye odaklanan son derece uzmanlaşmış makinelere sahip Son Teknoloji Fabrikası.
