7.6m Metal Yardımcı Direği
,25FT Metal Yardımcı Direği
,Toz Boyalı Çelik Yardımcı Direği
-
MalzemeSıcak Rulo Çelik Q345B, GR65
-
Yükseklik15m - 30m
-
Kalınlık7mm -16mm
-
Yüzey işlemesıcak daldırma galvanizli
-
Elektrostatik toz boyalıBeyaz, mavi, şerit, gri veya daha fazla
-
Rüzgar direnci160 km / s
-
şekilYuvarlak veya çokgen
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO 9001
-
Model numarasıEP031
-
Min sipariş miktarı2 parça
-
Fiyat$300 - $3,999.00/ Piece
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi30-60 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 1200 adet

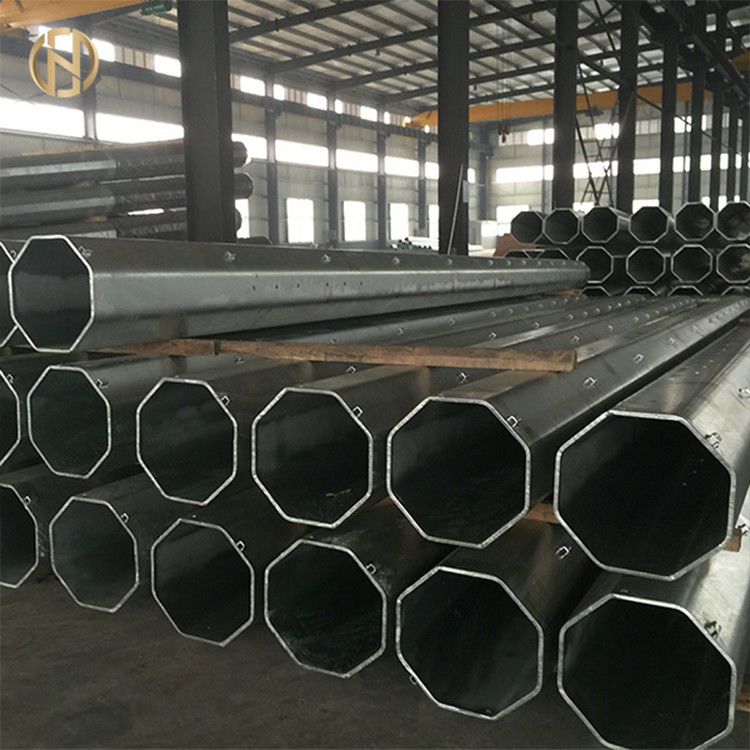

25FT 7.6m Çelik Metal Yardımcı Kutup Toz Boya16mm Kalınlık
30ft 9m 25ft 7.6m Çelik Yardımcı Kutup Metal Yardımcı Direkler
Ürün Açıklaması
Yukarıdaki ürünler, 10KV ile 550KV arasında güç dağıtımı için özel olarak yapılmış çelik elektrik direkleridir.
- Ürünler ANSI / TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimiz karşısında bize avantaj sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyabilir.
- Ürünler, ISO 1461 / ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235, vb.
- Malzeme kodu: GB / T1591-2008, GB / T700-2006
- ISO 9001: 2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Denetim ve tamamlayıcı bileşenler dahil olmak üzere gerekirse ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
Makbuz incelemesi Sözleşme kapsamında satın alınan tüm malzemeler veya ekipman, belirtilen teslim noktalarında incelenebilir ve burada ve ardından DES tarafından kabul edilebilir veya reddedilebilir.İnceleme, Spesifikasyonlara uygunluğun belirlenmesi için gerekli testleri içerecektir.İlk kabul deneylerinin tüm masrafları Sözleşmeye dahil edilecektir.İlk teklif edilen malzeme veya teçhizatın arızalanması nedeniyle müteakip testlerin masrafları Yükleniciden tahsil edilecektir.
| Tür | Güç Dağıtımı için Çelik Borulu Yardımcı Direk |
| Uygun Kullanımlar | Güç dağıtımı |
| Şekil |
Borulu, Poligonal veya Konik |
| Malzeme |
Q345B / A572, minimum akma dayanımı> = 345n / mm2 Q235B / A36, minimum akma dayanımı> = 235n / mm2 Diğer malzemeler isteğe göre kullanılabilir (Q460, ASTM573 GR65, GR50, SS400, SS490, ST52'ye kadar) |
| Boyutların Toleransı | + -% 1 |
| Güç | 10 KV ~ 550 KV |
| Güvenlik faktörü |
İletken tel için güvenlik faktörü: 8 Topraklama teli için güvenlik faktörü: 8 |
| Kg Olarak Tasarım Yükü | Direk üstünden 50 cm'ye 300 ~ 1000 Kg uygulanır |
| Gravür | Müşterinin ihtiyaçlarına göre perçin veya tutkal, gravür, kabartma ile isim plakası |
| Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz / Toz Boya |
| Kutupların Eklemi |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Eklem Modu. |
| Kutup tasarımı | 8 derece depreme karşı |
| Rüzgar hızı | 160Km / Saat 30m / s |
| Minimum Verim Dayanımı | 355 mpa |
| Minimum Nihai Çekme Dayanımı | 490 mpa |
| Max Ultimate Çekme Dayanımı | 620 mpa |
| Standart | ISO 9001 |
| Bölüm başına uzunluk | Kayma eklemi olmadan bir kez 14 m içinde |
| Kaynak |
İç ve dış çift kaynak işlemi eksiz bir yüzey oluşturur Kaynak Standardı: AWS (American Welding Society) D 1.1 |
| Kalınlık | 2 mm - 30 mm |
| Üretim süreci | Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvaniz veya Toz Boya, Boyama → Yeniden Kalibrasyon → Diş Çekme → Paketleme |

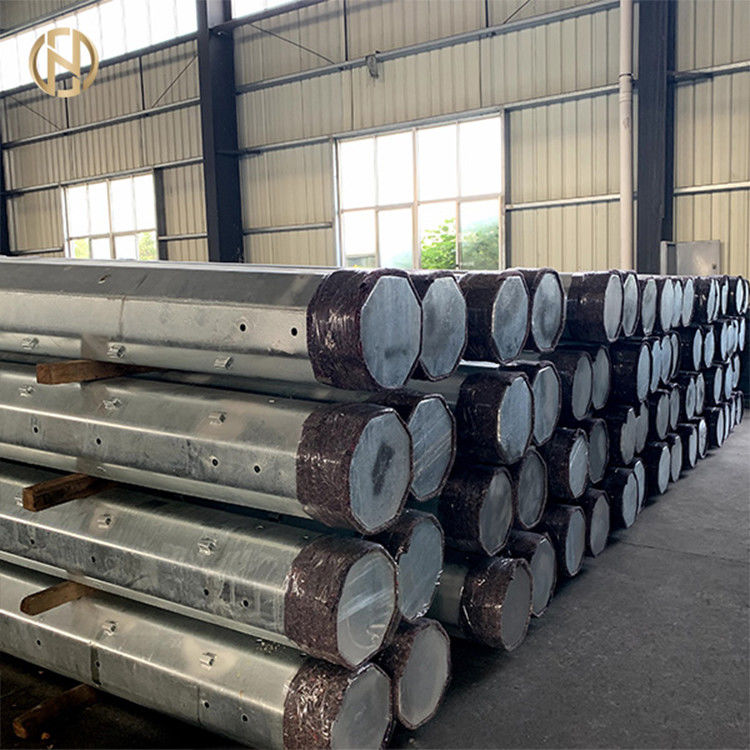

| Ambalajlama | Direklerimiz genellikle üstte ve altta bir hasır veya saman balyası ile kaplıdır.Paketleme, müşterilerin ihtiyaçlarına göre de yapılabilir. |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
