Vurgulamak
Monopole Metal Güç Kutbu
,Galvanizli Metal Güç Kutbu
,Monopole çelik güç direği
-
Yüzey işlemesıcak daldırma galvanizli
-
MalzemeSıcak Rulo Çelik Q345B, GR65
-
Yükseklik9 milyon
-
Kalınlık2-3,5 mm
-
Elektrostatik toz boyalıBeyaz, Mavi, Şerit, Gri veya daha fazlası
-
Rüzgar direnci160 km/s
-
ŞekilYuvarlak veya Çokgen
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaISO 9001
-
Model numarası9M-200daN
-
Min sipariş miktarı5 parça
-
Fiyat$300 - $1050/ Piece
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi40 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 2000 parça

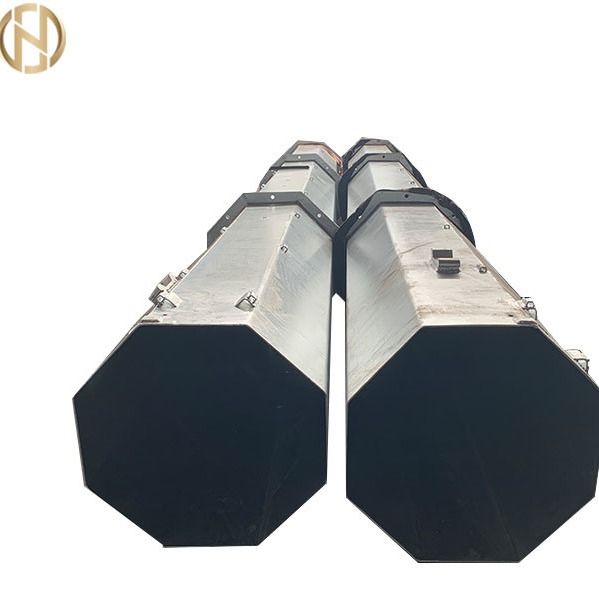

Galvanizli Monopole Çelik Metal Güç Kutbu rüzgara dayanıklı
Sıcak Satış Üreticisi Galvanizli Güç Hattı Monopole
Ürün Açıklaması
Yukarıdaki ürünler, özellikle 11M boru şeklindeki direk 450daN 550daN, sıcak daldırma galvanizli çelik elektrik direği, düşük silikon için yapılmış çelik elektrik direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı üstünlük sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyum sağlayabilir.
- Ürünler ISO 1461 Stardand'a göre sıcak daldırma galvanizlidir.
- Direk mili malzemesi : Q355
- Malzeme kodu : ASTM 572 GR50
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Denetim ve tamamlayıcı bileşenler dahil olmak üzere gerekirse ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:
Ürün Özellikleri
|
Ürün adı |
11M boru direği 450daN 550daN, sıcak daldırma galvanizli çelik elektrik direği, düşük silikon |
|---|---|
|
Uygun Kullanımlar |
11kv Güç Dağıtımı |
|
Şekil |
Sekizgen. |
|
Malzeme
|
Q355B/ A572 gr50, Minimum akma dayanımı >= 355n/mm2 Q235B/A36, Minimum akma dayanımı >= 235n/mm2 İsteğe göre başka malzemeler de kullanılabilir (Q460, ASTM573 GR65, GR50, SS400, SS490, ST52'ye) |
|
Boyutların Toleransı |
+- 1% |
|
Güç |
10-15KV |
|
Güvenlik faktörü |
2.0 |
|
Kg Olarak Tasarım Yükü |
450daN 500daN üstten 300mm'de |
|
Oymak |
Müşterinin ihtiyacına göre perçin veya tutkal, gravür, kabartma yoluyla isim plakası |
|
Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz/Toz Boya |
|
Kutupların Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Birleştirme Modu |
|
Direklerin Tasarımı |
8 dereceli depreme karşı |
|
Rüzgar direnci |
120 km/sa veya 32m/s |
|
Minimum Verim Mukavemeti |
355 mpa veya 450 mpa |
|
Minimum - Maksimum Nihai Çekme Mukavemeti |
490 mpa - 620 mpa |
|
Standart |
ISO 9001 |
|
Bölüm Başına Uzunluk |
2 Bölüm /1 bölüm |
|
Kaynak |
İç ve dış çift kaynak işlemi kesintisiz bir yüzey oluşturur Kaynak Standardı: AWS (Amerikan Kaynak Derneği) D 1.1 |
|
Kalınlık |
Tasarım gereği 3 mm, 3.5 mm 4 mm |
Paketleme ve Nakliye
Galvanizli yüzeyin nakliye sırasında oluşabilecek zararlardan korunması için direğin üst ve alt kısımlarını hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
Fabrikamıza hoş geldiniz!
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
