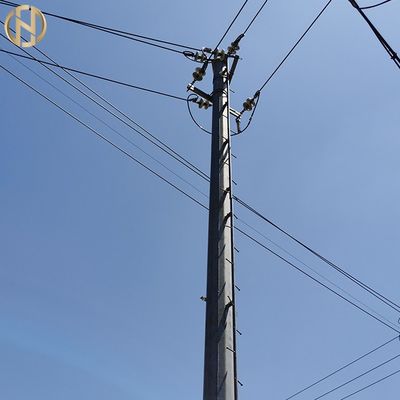

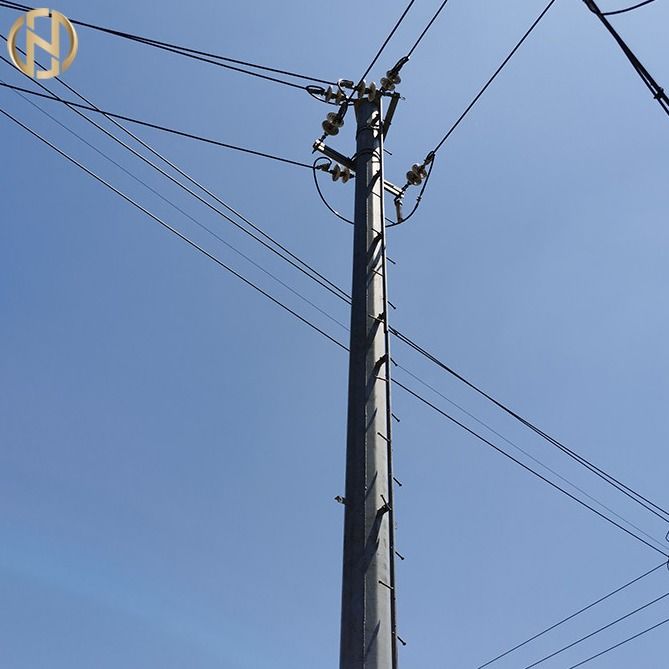

Güç İletim Hattı İçin 161KV Q420 355Mpa Borulu Çelik Kutup

                                   161kv monopoller Galvanizli Enerji nakil hattı Elektrikli Çelik Boru Kule Direği

Ürün Açıklaması

Yukarıdaki ürünler 1161kv tek kutuplu Galvanizli Enerji nakil hattı Elektrikli Çelik Boru Kule DireğiKPONE GÜÇ TAHLİYE PROJESİ GANA

• MONOPOLE İLETİM HATTI ÖZEL TEKNİK ŞARTNAMESİ



  • Önsöz



  Mevcut Rapor, proje için olası hat ön tasarımını göstermektedir, ancak proje için hattın herhangi bir nihai tasarımı, uzman hat tasarımcısı tarafından yürütülecek ve GRIDCo tarafından tamamen ve resmi olarak onaylanacaktır.Bu spesifikasyonlar, sağlanan iletim hattı spesifikasyonlarını tamamlayıcı niteliktedir ve bunlarla birlikte okunmalıdır.



  • Dürbün



  Proje, iki adet optik fiber topraklama kablosu (OPGW) ile donatılmış monopol kuleleri ile 1 x 604mm2 AAC HAWTHORN iletkenleri kullanan kendinden destekli çift devre (DC) monopol iletim hattı kuleleri üzerinde sırasıyla yaklaşık 7km ve 5km olmak üzere iki adet çift devre iletim hattının inşasını içermektedir. ) kalkan telleri.



  İsteklilerin, kendi kendini destekleyen çift devreli monopoller için alternatif spesifikasyonlar/çizimler sunmaları ve bunları alternatif olarak değerlendirilmek üzere buna göre fiyatlandırmaları teşvik edilir.



  C) Çelik monopollerin özellikleri: 1. Tasarım koşulları:



  Her yük durumu için monopole uygulanan dikey, enine ve boyuna yükleri gösteren yükleme ağaçları teknik şartnamede belirtildiği gibi olacaktır.

  EN50341-1'e göre çeliğin akma gerilimi üzerindeki enine kesitlerin hesaplanması için malzeme kısmi güvenlik faktörü γM uygulanır.

  Kutup analizi, ikinci derece (veya P - Λ ) analizini ve ASCE raporu N° 72'ye göre yerel burkulmanın kontrolünü içerecektir. Hesaplama Notu düzenlenmeli ve onay için GRIDCo'ya sunulmalıdır.

  Direkler, katsayılı yükler altında yüksekliğin %8'ine eşit bir sapma sınırlaması ile hesaplanır (cf EN 50341 §7.4.5.1.3).



  2. Çelik Boru Direk Malzemeleri:

  Tüm malzemeler yeni ve bu şartnamede atıfta bulunulan ilgili standartlara uygun olacaktır.



  MALZEME LİSTESİ
  ÖĞE	STANDART	minimum VERİM STRESİ Fy (Mpa)	minimum ÇEKME GERİLİMİ Fu (Mpa)	GÖZLEM t = kalınlık
  Direk mili ve taban plakası ve kolları	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t = 40 40 < t = 63 63 < t = 80
  Ankraj cıvataları	CI 6-8 ISO 898	480	600



  (*) NF A 35.503 uyarınca, Sınıf 1 Kimyasal bileşim Sınıf 1 ürün analizi :

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  Çelik sacların mekanik özellikleri ve kimyasal bileşimleri Mill Test Sertifikaları ile teyit edilecektir;bu sertifikalar EN 10204 / ISO 10474 § 3.1 .B'ye uygun olmalıdır.

  3. İmalat:



  Direklerin bölümleri çelik levhalardan yapılır, trapez şeklinde kesilir, sonra on iki kenarlı düzenli çokgen kesiti şekillendirmek için soğuk şekillendirilir.

  Şekillendirilmiş levha, malzemenin çatlamasına neden olmayacak şekilde yeterince büyük bir yarıçapta bükülecektir.



  3.1.Kaynak

  Kaynak işlemlerinde kullanılacak uygun tekniklerin belirlenmesinden ve geliştirilmesinden imalatçı sorumludur.



  Tüm kaynaklar, yapılacak kaynak tipi için kalifiye kaynakçılar, kaynak operatörleri ve zımbalayıcılar tarafından yapılacaktır.Nitelikler EN1090 veya AWS D1'e uygun olacaktır.1.



  Prosedür kalifikasyonu da dahil olmak üzere milden tabana flanş için tüm kaynaklar EN1090 EXC2 ve EN1090 EXC3'e uygun olarak yapılmalıdır.



  Kaynak, muhafaza metal arkı, gaz muhafazalı akı çekirdeği, gaz muhafaza metal arkı veya tozaltı ark işlemleriyle yapılacaktır.



  3.1.1.Boyuna Kaynaklar

  Boyuna kaynaklar, penetrasyonun %100 olacağı dişi bölümün kayan bağlantı alanı dışında minimum yüzde altmış (%60) penetrasyona sahip olacaktır.



  3.1.2.Şafttan Taban Plakasına Kaynaklar (ilgiliyse)

  Milin kalınlığı 6 mm'ye eşit veya üzerindeyse, milden flanş plakasına kaynaklar, taban plakası için yüzde yüz (% 100) penetrasyon kaynakları olacaktır.

  Şaftın kalınlığı 6 mm'den az ise, şafttan taban plakasına kaynaklar iç köşe kaynakları olacaktır.



  3.1.3.Diğer Ekipmanlar

  Bu kaynaklar, çizimlere göre tüm kalınlıklar için iç köşe kaynakları olacaktır.


  3.2.Toleranslar

  • Kayar bağlantı seviyesinde ölçülen ortalama dış çaplar: minimum ±2 mm ile ±%1
  • Ovalleşme: kayar bağlantı seviyesinde iki dikey çap arasında alınan iki ölçüm için kaydedilen boyutsal yüzde: %3'ten az [(Dmaxi-Dmini)/Dmaxi < %3]
  • Direk elemanlarının uzunluğu: - 25 mm / +75 mm
  • Eleman Düzlüğü: 1 metre eleman uzunluğunun %0,2'sinden az (metre başına 2 mm)
  • Bükülme: 3 metre üye uzunluğu başına 1,5 dereceden az
  • Deliklerin konumu: onay çizimlerimizde belirtilen uzunluklarda ± %1



  3.3 Galvanizleme



  İmalat tamamen tamamlandıktan sonra Çelik Direkler sıcak daldırma galvaniz olacaktır.Çift daldırmaya izin verilmeyecektir.



  Cıvata, vida, somun hariç tüm malzemeler NF EN ISO 1461'e göre galvanizlenecektir.



  Tüm içi boş elemanların hem iç hem de dış yüzeyleri galvanizlenecektir.Galvanizlemeden sonra somunlar yeniden yivlenecek ve daha sonra gresle pastan uygun şekilde korunacaktır.



  4. Açıklama:



  Galvanizli ÇELİK DİREKLER, düzgün konik, 12 kenarlı düzgün poligonal kesitli.Bir bölümün maksimum uzunluğu 12 metre olacaktır.



  Her bir yüz, yükleme noktaları dışında takviye olmaksızın düz olacaktır.



  Çelik Direkler, kayar geçmeli bağlantıları teleskopik hale getirmek için tasarlanmıştır.

  Direkler, minimum sayıda bağlantıyla (kutup başına bir veya iki bağlantı) tasarlanır.Direk bağlantısı teleskopik tipte olacak, kaynak veya civatalama yapılmayacaktır.



  Kayar bağlantı uzunluğu, üst elemanın ana iç çapının 1,5 katından az olmayacaktır.

  Direklerin üzerine çıkarılabilir bir metal direk başlığı takılacaktır.

  Direğin karşılıklı taraflarında aynı seviyede takılan traversler, direğin merkez hattına göre simetrik olacak ve her travers bağımsız olarak monte edilebilecek şekilde olacaktır.

  Traversler direğe vida, cıvata ve somun ile bağlanacaktır.Traversler düz olacak ve düzgün konik 6 (sekiz) kenarlı düzenli poligonal kesite sahip olacaktır.

  Tüm direkler, zemin seviyesinden yaklaşık 50 cm yükseklikte bir konumda bir topraklama noktasına sahip olacaktır.



  Direğin tepesine erişim, basamak veya merdiven ve düşme önleyici cihaz ile sağlanır.

  Direklere bir tanıtım etiketi çakılacaktır;bu etiket şunları gösterir:

  • Üretici adı
  • Kutup tipi ve uzunluğu
  • üretim yılı
  • Sipariş referansı

Tüm detayları gösteren çizimler İmalatçı tarafından hazırlanacak ve Müşteri'nin onayına sunulacaktır.

Çizimlerin yazılı olarak onaylanmasından önce fabrika lansmanı ve imalata başlanmayacaktır.

5. Muayene ve testler:

5.1.boyutların kontrolü

Ölçü gerekliliği ile ilgili olarak, tüm kesitler ve parçalar bu Teknik Şartnamenin ilgili maddesinde belirtilen toleranslara göre kontrol edilecektir.

5.2.kaynakların kontrolü

Tüm kaynaklar görsel olarak kontrol edilecektir.Şüpheli alanlarda, boya penetrant testleri uyarınca yapılacaktır.NF EN 1289'un 2. sınıfına veya manyetik parçacık testlerine göre.NF EN 1291'in 2. sınıfına göre.

5.3.Çinko kalınlığının kontrolü

Kaplama kalınlığı gerekliliklerine uygunluk, bir manyetik kalınlık ölçer ile kontrol edilmelidir.NF EN ISO 1461'e göre.

5.4.Muayene dosyası

İş ile ilgili tüm belgeler dosyalanacak ve dosyanın dört nüshası sevkiyattan önce GRIDCo'ya iletilecektir.

Bu dokümantasyon en azından aşağıdakileri içerecektir:

• Çelik levha ve sacların fabrika test sertifikaları
• Kutup bölümlerine karşı malzemenin izlenebilirlik verileri
• Boyut kontrol raporu
• Kaynak kontrolleri raporu
• Çinko ve boya kalınlığı kontrol raporu

EK BİLGİ

• Monopol kuleler için açıklıklar – normal, rüzgar, ağırlık, sapma açıları/uç açıları, teknik şartnamede belirtilen XX, YY ve ZZ tipleri ile aynı olacaktır.Ayrıca teklif sahipleri, 90° sapma açısına sahip bir terminal tek kutuplu kule de dahil edeceklerdir.⁰ZZ tipi tasarım parametreleri kullanılarak.
• XX, YY ve ZZ kafes kuleler için teknik şartnameler, monopollerin tasarımı için kullanılacaktır (sarkma ve çekmeler, yük hesapları).
• Monopol direklerde polimer izolatörler kullanılacaktır.İzolatör dizilerinin uzunluğu, açıklık ve kaçak gereksinimlerini karşılamalıdır.Tüm gergi kulelerinde ve karayolu/demiryolu/nehir geçişlerinde çift izolatör şeritleri kullanılacaktır.Polimer izolatör şeritleri, iletken gerdirme ve askı setleri, ark kornaları vb. ile birlikte eksiksiz olarak gelecektir.
• Zemin tipleri kafes kuleler için teknik şartnamede belirtilen zemin tipleri ile aynıdır.
• Tasarımlarda 48 çekirdekli OPGW özellikleri kullanılacaktır.
• Monopol kuleler uluslararası standartlara göre test edilecektir.

Paketleme ve Nakliye


Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya saman balya ile kaplıyoruz.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.

Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
