Güç Bağlantısı DB Tipi Ayar Plakası İletim hattı için Ploe aksesuarları
-
Vurgulamak
elektrik direği donanım
,elektrik güç parçaları
-
tipDB
-
MalzemeSıcak daldırma galvanizli çelik
-
kullanımAyarlanabilir
-
Operasyonuygun
-
Menşe yeriJiangsu Çin
-
Marka adıFUTAO
-
SertifikaISO 9001
-
Model numarasıDB
-
Min sipariş miktarı10 adet
-
Fiyat$4 - $40
-
Ambalaj bilgileriKutu tarafından paket
-
Teslim süresi10 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek temini3000pcs bir ay

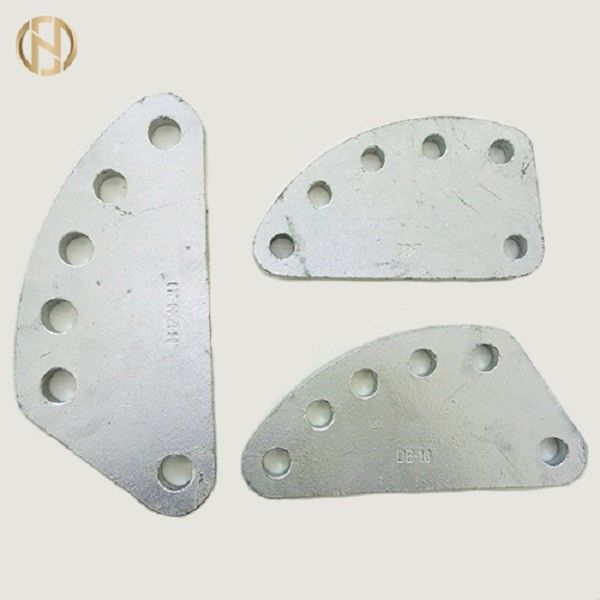

Güç Bağlantısı DB Tipi Ayar Plakası İletim hattı için Ploe aksesuarları

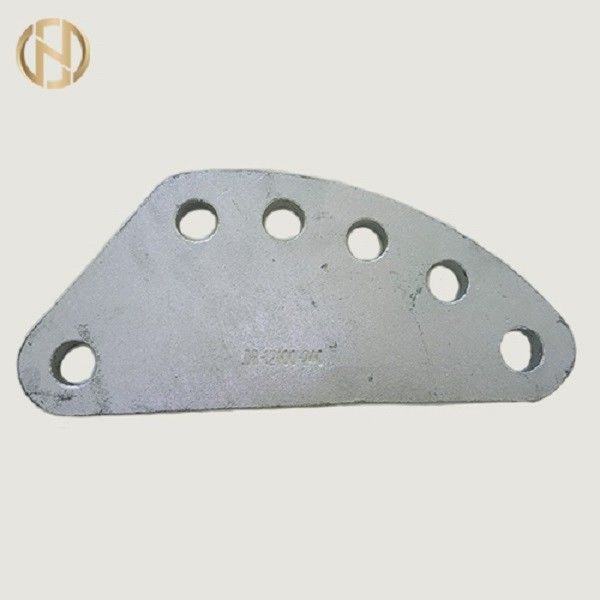

Güç Bağlantısı DB Tipi Ayar Plakası Ploe aksesuarları
Power fitting DB type adjusting plate is one steel plate with many holes but different hole distance; Güç uydurma DB tipi ayar plakası, birçok deliği olan ancak farklı delik mesafesi olan bir çelik levhadır; it is applicable to insulation fitting for adjusting the length of twin-connecting or parallel-connecting insulator string through series connection with insulator string. İzolatör dizisi ile seri bağlantı yoluyla ikiz bağlantı veya paralel bağlantı izolatör telinin uzunluğunu ayarlamak için yalıtım bağlantısına uygulanabilir. It is also serially connected with the section of bundled conductor between connecting fitting & tension clamp subjected to tension insulator string as the looseness adjustment of two pieces of bundled conductor. Aynı zamanda, iki adet demetlenmiş iletkenin gevşeklik ayarı olarak gerilim yalıtkanı ipine maruz kalan bağlantı elemanı ve gerilim kelepçesi arasındaki demetlenmiş iletken bölümü ile seri olarak bağlanır.

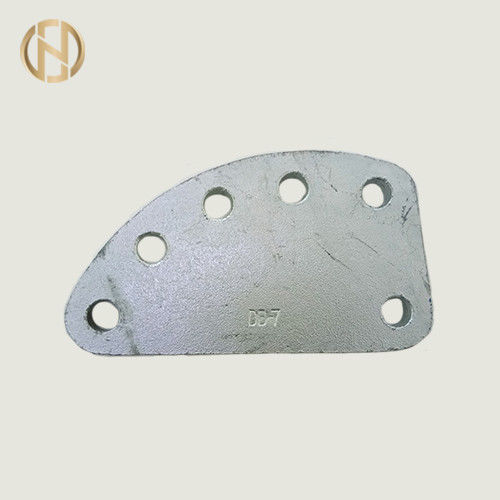

Güç Bağlantısı DB Tipi Ayar Plakası
| Ulusal Şebeke Türü | 85 Standart Tip | Boyutlar (mm) | Nominal Arıza Yükü (kn) | Ağırlık (kg) | ||||||
| B | Φ | L1 | L2 | L3 | L4 | L5 | ||||
| DB-0770-170 | DB 7 | 16 | 18 | 70 | 95 | 120 | 145 | 170 | 70 | 2.05 |
| DB-1080-200 | DB-10 | 16 | 20 | 80 | 110 | 140 | 170 | 200 | 100 | 2.25 |
| DB-12100-240 | DB-12 | 16 | 24 | 100 | 135 | 170 | 205 | 240 | 120 | 3.42 |
| DB-16110-170 | DB-16 | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.19 |
| DB-21 | 26 | 30 | 120 | 135 | 150 | 165 | 180 | 200 | 7.4 | |
| DB-21120-180 | 20 | 26 | 120 | 135 | 150 | 165 | 180 | 210 | 4.91 | |
| DB-25120-180 | 24 | 30 | 120 | 135 | 150 | 165 | 180 | 250 | 6,93 | |
| DB-30 | 32 | 39 | 120 | 140 | 160 | 180 | 200 | 300 | 12.5 | |
| DB-32120-200 | 28 | 33 | 120 | 140 | 160 | 180 | 200 | 320 | 10.55 | |
| DB-42140-320 | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 420 | 16.26 |
|
DB Tipi Ayar Plakası, izolatör dizesinin uzunluğunu ve iletim hattı ve elektrik güç trafosunun iletkenini ayarlamak için uygundur.
Teknik parametreler
| Tip numarası | Boyut (mm) |
Nominal arıza Yük (kN) |
Ağırlık (kg) | ||||||
| B | Φ | L1 | L2 | L3 | L4 | L5 | |||
| DB 7 | 16 | 18 | 70 | 95 | 120 | 145 | 170 | 70 | 1.7 |
| DB-10 | 16 | 20 | 80 | 110 | 140 | 170 | 200 | 100 | 2.7 |
| DB-12 | 16 | 24 | 100 | 135 | 170 | 205 | 240 | 120 | 4,0 |
| DB-16 | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.1 |
| DB-21 | 26 | 30 | 120 | 135 | 150 | 165 | 180 | 210 | 7.4 |
| DB-30 | 32 | 39 | 120 | 140 | 160 | 180 | 200 | 300 | 12.5 |
| DB-50 | 38 | 45 | 140 | 185 | 230 | 275 | 320 | 500 | 28,6 |
| DB-60 | 42 | 51 | 135 | 160 | 185 | 210 | 235 | 600 | 31.6 |
| DB-16S | 18 | 26 | 110 | 125 | 140 | 155 | 170 | 160 | 4.1 |
| DB-21S | 20 | 26 | 120 | 150 | 165 | 195 | 210 | 210 | 6.8 |
| DB-25S | 24 | 30 | 120 | 135 | 150 | 165 | 180 | 250 | 7 |
| DB-32S | 28 | 33 | 120 | 140 | 160 | 180 | 200 | 320 | 11.9 |
| DB-42S | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 420 | 16.5 |
| DB-50S | 32 | 39 | 140 | 185 | 230 | 275 | 320 | 500 | 17.0 |
| DB-64185S | 36 | 45 | 135 | 160 | 185 | 210 | 235 | 640 | 19.4 |
| DB-64230S | 36 | 45 | 140 | 185 | 230 | 275 | 320 | 640 | 21,0 |
| DB-84S | 36 | 51 | 140 | 170 | 200 | 230 | 260 | 840 |
24.8 |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
