Vurgulamak
elektrik direği donanım
,elektrik güç parçaları
-
sertifikaISO9001 & SGS Fabrika Denetim Raporu
-
ModeliXP-70 U70BL
-
Malzemedövülebilir demir, seramik
-
kullanımİletim hattı
-
Düzenlemekkolay
-
Anma gerilimi11kV
-
Gerilme direnci70KN
-
Menşe yeriJiangsu Çin
-
Marka adıFUTAO
-
SertifikaISO 9001
-
Model numarasıFPQ
-
Min sipariş miktarı10 adet
-
Fiyat$5 - $8
-
Ambalaj bilgileriKutu tarafından paket
-
Teslim süresi30 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 3000 adet

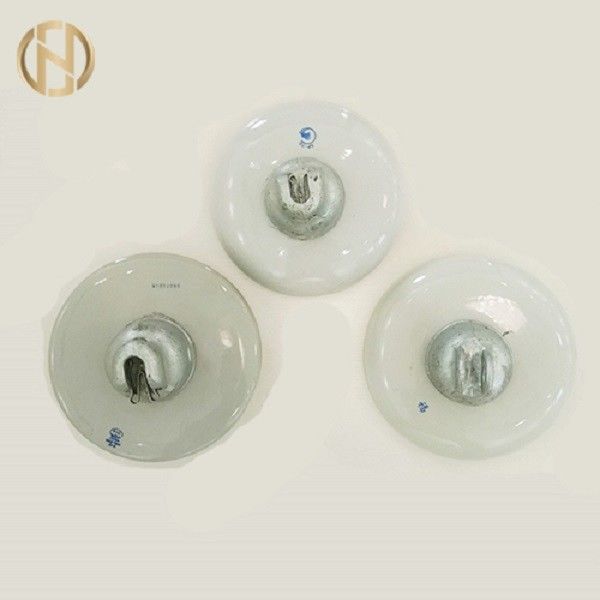

70KN 11KV Disk Süspansiyon İzolatörü Kolay Kurulum Uzun Servis Ömrü

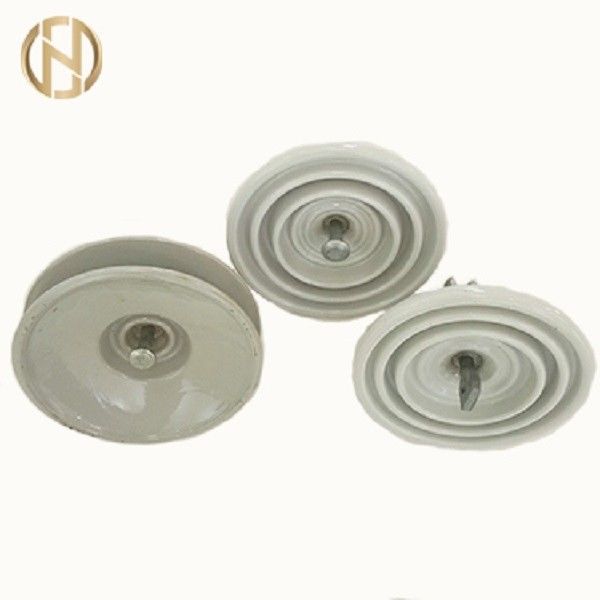

XP-70 U70BL 70KN 11KV Disk Süspansiyon İzolatör direği aksesuarları
Birçok çeşit Hat İzolatörü üretmek (DİSK SÜSPANSİYON İZOLATÖRÜ), Trafo Merkezi ve Güç Sistemi İzolatörleri.İyi yalıtım performansı, mükemmel hava koşullarına dayanıklılık, yüksek ısı direnci, kurulumu kolay vb.
Spesifikasyonlar
ANA ÖLÇÜLER VE STANDART ÖZELLİKLER:
| ANSI sınıfı | 52-1xp-4.5cm | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Axp-4.5cm | 52-9Bxp-4.5cm | 52-10xp-16c-m | ||
| Ana boyut (mm) | D | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
| H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
| Sızma Mesafesi(mm) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
| Güç frekansı delinme gerilimi (kv) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
| Ortalama flashover voltajı | Güç frekansı(kv) | Kuru | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
| Islak | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
| Kritik Darbe 1.5x40us Dalga(kv) | Pozitif | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
| Olumsuz | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
| Radyo girişim gerilimi | Toprağa test gerilimi (kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
| 1000kHz/μV'de maksimum RIV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| E$M başarısız yük(kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
| Gerilim geçirmez yük (kn) | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | 80 | ||
| Darbe dayanımı(n•m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
||
Sınıf U70BL
Birim aralığı (Y) 146 mm
Nominal çap(D) 255mm
Nominal kaçak mesafesi 295/320mm
Nominal E&M arıza yükü 70KN
Rutin çekme yükü 35KN
Kaplin boyutu 16A/16B
Darbe dayanımı (Min) 6N.m
Güç frekansı dayanım gerilimi Islak 40KV
Kuru 70KV
Kuru yıldırım darbe dayanım gerilimi 100KV
Güç frekansı delinme voltajı 110KV
Radyo girişim gerilimi Topraklama test gerilimi 10KV
1 MHz 50μV'de Maks.RIV
Net ağırlık 4,7/4,9 kg
Geçerli standart GB IEC AS BS
