70FT 66KV 69kv Çelik Yardımcı Direği Çelik İletim Direği Uzun Hizmet Ömrü
-
Vurgulamak
elektrik yarar direği
,çelik iletim direği
-
MalzemeQ355B
-
Elektrostatik toz boyalıBeyaz, mavi, şerit, gri veya daha fazla
-
Yükseklik70ft
-
Kalınlık4.5mm
-
Yüzey işlemesıcak daldırma galvanizli
-
şekilYuvarlak veya çokgen
-
Rüzgar direnci160 km / s
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO 9001
-
Model numarasıEP031
-
Min sipariş miktarı2 parça
-
Fiyat$355 - $3,888.00/ Piece
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi30-60 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 1200 adet

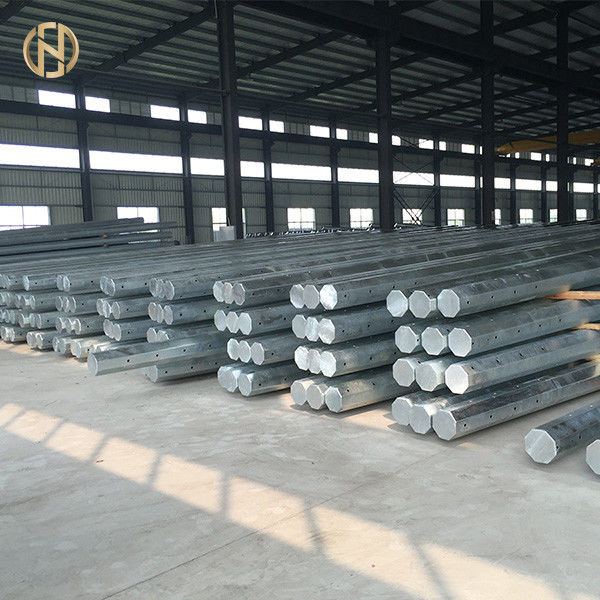

70FT 66KV 69kv Çelik Yardımcı Direği Çelik İletim Direği Uzun Hizmet Ömrü

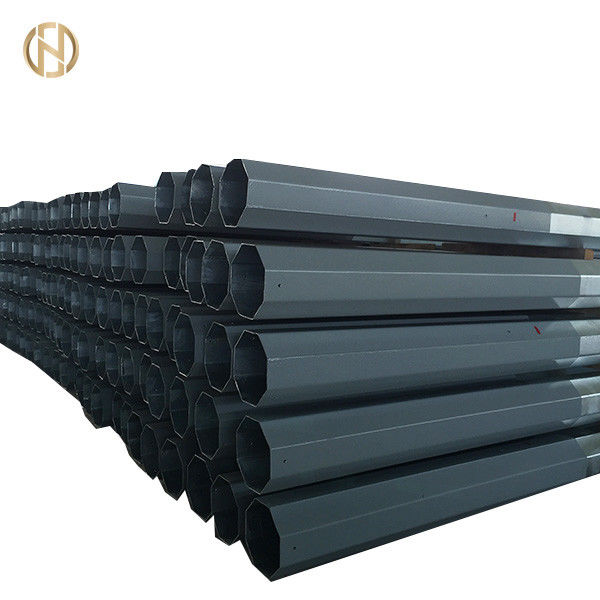

70FT 66KV 69kv Çelik Yardımcı Direği Çelik İletim Direği Uzun Hizmet Ömrü
Ürün Açıklaması
Yukarıdaki ürünler 70ft 66kv 69kv çelik elektrik direği çelik iletim direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı üstünlük sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyum sağlayabilir.
- Ürünler ISO 1461/ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, vb.
- Malzeme kodu : GB/T1591-2008,GB/T700-2006
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Denetim ve tamamlayıcı bileşenler dahil olmak üzere gerekirse ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
Makbuz incelemesi Sözleşme kapsamında satın alınan tüm malzeme veya ekipman, belirtilen teslim alma noktalarında incelenebilir ve orada ve ardından DES tarafından kabul veya reddedilebilir.Muayene, Spesifikasyonlara uygunluğu belirlemek için gerekli testleri içerecektir.İlk kabul testlerinin tüm masrafları Sözleşmeye dahil edilecektir.İlk teklif edilen malzeme veya ekipmanın arızalanması nedeniyle müteakip testlerin masrafları Yükleniciden tahsil edilecektir.
| Tip | Güç Dağıtımı için Çelik Boru Yardımcı Direği |
| Uygun Kullanımlar | Güç dağıtımı |
| Şekil |
Borulu, Poligonal veya Konik
|
| Malzeme |
Q345B/A572,minimum akma dayanımı>=345n/mm2 Q235B/A36,minimum akma dayanımı>=235n/mm2 İsteğe göre başka malzemeler de kullanılabilir (Q460, ASTM573 GR65, GR50 ,SS400, SS490, ST52'ye) |
| Boyutların Toleransı | +- 1% |
| Güç | 10 KV ~ 550 KV |
| Güvenlik faktörü |
İletken tel için güvenlik faktörü : 8 Topraklama kablosu için güvenlik faktörü : 8 |
| Kg Olarak Tasarım Yükü | Direk tepesinden 50cm'ye 300~1000 Kg uygulanır |
| Oymak | Müşterilerin ihtiyaçlarına göre perçin veya tutkal, gravür, kabartma yoluyla isim plakası |
| Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvaniz/Toz Boya
|
| Kutupların Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Birleştirme Modu.
|
| Kutup tasarımı | 8 dereceli depreme karşı |
| Rüzgar hızı | 160Km/Saat 30m/s |
| Minimum Verim Mukavemeti | 355 mpa |
| Minimum Nihai Çekme Mukavemeti | 490 mpa |
| Maksimum Nihai Çekme Mukavemeti | 620 mpa |
| Standart | ISO 9001 |
| Bölüm başına uzunluk | 14m içinde, bir kez kayma eklemi olmadan oluşturuldu |
| Kaynak |
İç ve dış çift kaynak işlemi dikişsiz bir yüzey oluşturur Kaynak Standardı :AWS ( American Welding Society ) D 1.1 |
| Kalınlık | 2 mm ila 30 mm |
| Üretim süreci | Malzemelerin Doğrulanması → Kesim → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme veya Toz Boya, Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme |
| Ambalajlama | Direklerimiz genellikle üstte ve altta hasır veya saman balyası ile kaplanır.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir. |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
