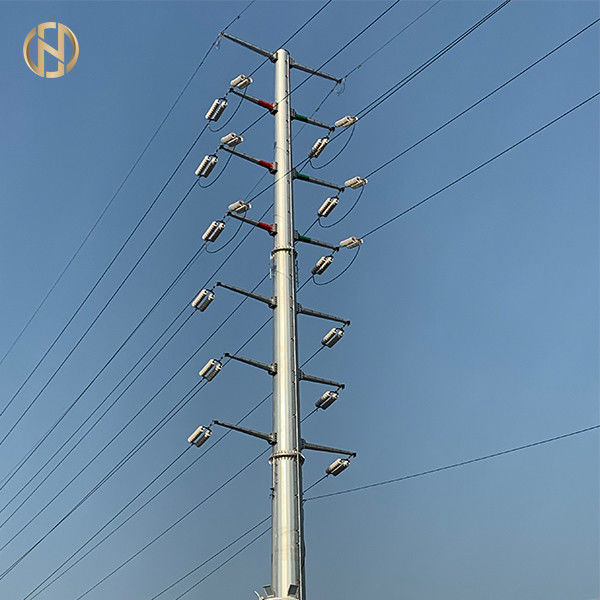

İzolatör ve İletken ile 33KV 18m Çelik Yardımcı Direk Çelik Güç Direkleri

                            33kv 18m çelik elektrik direkleri izolatörlü ve iletkenli çelik elektrik direği

Bu spesifikasyonlar, çelik direkler, çapraz kol tertibatları, adam setleri, tehlike plakaları, 33 kV Tek kutuplu hat için GI spike topraklama setleri, AAC İletkenine uygun Askı ve Germe Bağlantı Parçalarının sevkıyatından önce tasarım, mühendislik, imalat, montaj, üreticinin işlerinde test edilmesini kapsar. 3 fazlı, 50 Hz, sağlam topraklanmış 33 kV Havai hatlarda kullanım için.

• Tasarım ve işçilik, hizmet ömrü boyunca tatmin edici bir performans sağlamak için en iyi mühendislik uygulamalarına uygun olacaktır.
• Bu spesifikasyonda özel olarak belirtilmeyen ancak ekipmanın tatmin edici bir şekilde çalışması için gerekli olan herhangi bir malzeme ve ekipman, özellikle hariç tutulmadıkça dahil edilmiş sayılacak ve herhangi bir ekstra ücret ödemeden tedarik edilecektir.Aynı derecelendirmeye sahip bileşenler değiştirilebilir olacaktır.İstekli, imalatçının iş yerinde mevcut olan test olanaklarını sağlamalıdır.

Standartlarda bir farklılık olduğunda, en katı kriterler uygulanacaktır.

3.0 MALZEMELER, İNŞAATDETAYLAR VEİŞÇİLİK

• Tüm ekipmanların imalatında kullanılan malzemeler, yeni ve en iyi kalite ve belirtilen koşullarda performansa en uygun sınıf olacaktır.
• Çeşitli teçhizatın imalatında kullanılan çelik, ilgili uluslararası standartlarda yapılan malzemelerin temini ile ilgili genel şartlara uygun olacaktır.
• ISO 13520:2015 veya diğer ilgili uluslararası standartlara göre analiz edilen malzeme, her biri %0.060'tan fazla kükürt ve fosfor içeriği göstermemelidir.

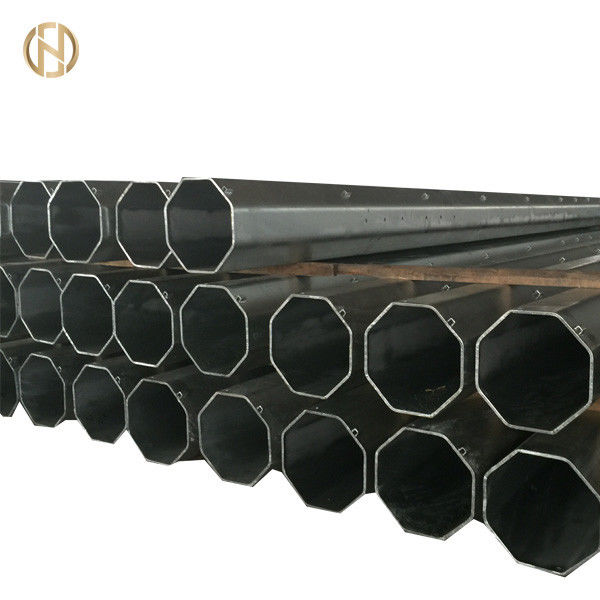

• Ekipman iyi işlenmiş, temiz ve zararlı yüzey kusurlarından arındırılmış olacaktır.Çelik direkler, köşebentler vb. uçları kare ve düz olacak şekilde kesilecektir.
• Cıvatalar, somunlar ve paket rondelalar ve gergi teli ve çapraz kol koruma teli, ISO 1461:2009(en) veya diğer ilgili uluslararası standartlara göre sıcak daldırma galvanizli olacaktır.Çinko kalitesi, ISO 752:2004'te belirtilen en az Zn 98 kalitesinde olacaktır.Çinko kaplama yapışkan, pürüzsüz, makul derecede parlak, sürekli olacak ve bu tür kusurlardan ve akıştan, kül ve cüruftan, kalıntılardan, pullardan ve siyah noktalardan, sivilcelerden, pütürlülüklerden ve pürüzlerden arınmış olacaktır.
• Çelik direkler, genellikle ASTM A123'e göre minimum 125 mikron kalınlığında çinko kaplama ve minimum 125 mikron kalınlığında çinko kaplamalı çelik taban plakaları ile sıcak daldırma galvanizli ve ilgili uluslararası standartlara göre test edilmiş olacaktır.
• Eşyalar, bir dakikalık en az 4 daldırmaya dayanacaktır.Galvanizli kaplamanın homojenliği, ASTM A123'te belirtildiği gibi ön test ile belirlenecektir.
• Askı ve Gergi Bağlantı Parçaları Alüminyum Alaşımdan yapılacak ve tüm somun ve cıvatalar, ISO 10684:2004(en) Bölüm XIII veya diğer ilgili uluslararası standartlara göre minimum 85 mikron çinko kaplamalı sıcak daldırma galvanizli çelikten yapılacaktır.

4.0 ÇEŞİTLİ EKİPMANLARIN ÖZEL TEKNİK GEREKSİNİMLERİ

4.1 Çelik Polonyalılar

Alıcı, kendi takdirine bağlı olarak, tedarikçi tarafından direklerin imalatı ve test edilmesi için gerekli olan bir veya daha fazla direğin tasarım ve imalat verilerini sağlayabilir veya alternatif olarak, teklif sahibinden optimum direk tasarımlarını yapmasını isteyebilir ve bu durumda ayrıntılı tasarım sunabilir. İşveren tarafından kontrol ve inceleme için 'excel formatı' üzerinde hesaplamalar.

Direklerin tasarımı, tercihen ASCE Manual- 72 / SEI - 48- 05 veya diğer ilgili uluslararası standartlara göre yapılacak ve kontrol edilecektir.Direkler önceden delinecek ve direk üst kapağı ve taban plakası ile birlikte tedarik edilecektir.

4.1.1 Özel yapısal Gereklilik

4.1.1.1 Direkler, aynı anda yüklemenin olası en kötü kombinasyonuna dayanacak şekilde tasarlanacaktır.

• Rüzgar açıklıklarına karşılık gelen iletkenler üzerindeki rüzgar kuvvetleri, yalıtkanlar üzerindeki rüzgar kuvveti, direk üzerindeki rüzgar kuvveti ve maksimum iletken gerginliğinden oluşan yanal yükler.
• Direk kendi ağırlığından, iletkenlerin ağırlıklarından, yalıtkanlardan, çapraz koldan, ek ekipmandan, yan hakemden ve uygun olan her yerde kirişlerin reaksiyonundan kaynaklanan basınç kuvvetinden oluşan dikey yükler.

4.1.1.2 YG (33 kV), YG / AG karışımı için çelik direkler aşağıdaki tip ve uygulamalar için işlenecektir.

• Yüklenici, yukarıda bahsedilen 33kV İletim hattının her biri için detaylı tasarım ve çizimi Müşterinin onayına sunacaktır ve boyut ve konfigürasyonu gösteren örnek çizim ekte sunulmuştur.
• Direkler, bu şartnamede listelenen tasarım parametrelerine göre boyutsal uzunluk ve direk üstü yükleme gereksinimlerini karşılamalıdır.Tüm direkler için üst ve alt daire boyutları bu şartnamede/çizimlerde, tasarım ve çalışma yükü kriterleri karşılandığı sürece her tip direk uzunluğu için bir boyut kullanmak üzere tercih edilen bir tasarım olarak listelenmiştir.

4.1.1.5Çalışma Yük

Burada belirtilen ve üstten 250 mm aşağıda uygulandığında direğe izin verilen maksimum gerilmeyi oluşturacak yük olarak tanımlanan bir direğin Çalışma Yükü, her bir direğe işaretlenecektir.

• Standart direkler, Tablo 2, 3 ve 4'te verilen tasarım parametrelerine göre belirtilen uygulamalara uygun olacaktır.
• Topraklama için dikim derinliğinin 300 mm üzerinde her bir direkte 14 mm çapında bir geçiş deliği sağlanacaktır.Direklerin imalatından önce 300 mm yükseklikteki deliğin yeri İşverenden onay alınacaktır.

4.1.1.11Tasarım parametreler ve faktör ile ilgili Emniyet

toleranslar

i. Uzunluk

Uzunluk toleransı aşağıdaki gibi olacaktır:

Bitmiş direk, uzunluğunun 1/600'ünden fazla düzlükten sapmamalıdır.

Sıcak haddelenmiş çelik ürünler için haddeleme ve kesme toleransı, ilgili uluslararası standartlara uygun olacaktır.
