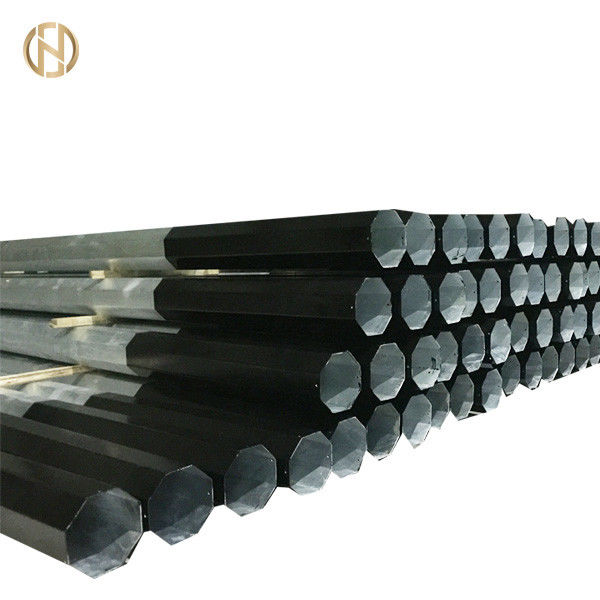

69KV Çelik Metal Yardımcı Direk ASTM A 123 Sıcak Daldırma Galvaniz Yüksek Dayanıklılık

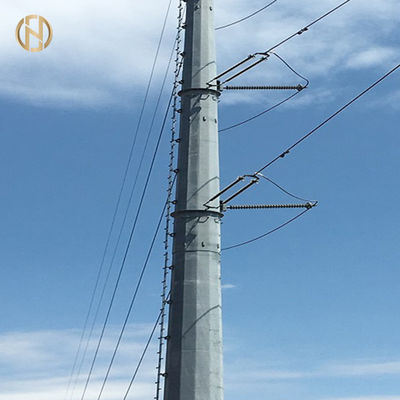

                              69kv Çelik elektrik direği ASTM A 123 Metal direk sıcak daldırma galvanizleme

1.0 DÜRBÜN


Bu spesifikasyonlar, çelik direkler, çapraz kol tertibatları, adam setleri, tehlike plakaları, 33kV Tek kutuplu hat için GI spike topraklama setleri, AAC İletkenine uygun Süspansiyon ve Gergi Bağlantı Parçalarının sevkıyatından önce tasarım, mühendislik, üretim, montaj, üreticinin işlerinde test edilmesini kapsar. 3 fazlı, 50 Hz, sağlam topraklanmış 33kV Havai hatlarda kullanım için.

• Tasarım ve işçilik, hizmet ömrü boyunca tatmin edici bir performans sağlamak için en iyi mühendislik uygulamalarına uygun olacaktır.
• Bu spesifikasyonda özel olarak belirtilmeyen ancak ekipmanın tatmin edici bir şekilde çalışması için gerekli olan herhangi bir malzeme ve ekipman, özellikle hariç tutulmadıkça dahil edilmiş sayılacak ve herhangi bir ekstra ücret ödemeden tedarik edilecektir.Aynı derecelendirmeye sahip bileşenler değiştirilebilir olacaktır.İstekli, imalatçının iş yerlerinde mevcut olan test olanaklarını sağlamalıdır.


Standartlarda bir farklılık olduğunda en katı kriterler uygulanacaktır.


3.0 MALZEMELER, İNŞAAT DETAYLAR VE İŞÇİLİK

• Tüm ekipmanların imalatında kullanılan malzemeler, yeni ve en iyi kalite ve belirtilen koşullarda performansa en uygun sınıf olacaktır.
• Çeşitli teçhizatın imalatında kullanılan çelik, ilgili uluslararası standartlarda yapılan malzemelerin temini ile ilgili genel şartlara uygun olacaktır.
• ISO 13520:2015 veya diğer ilgili uluslararası standartlara göre analiz edilen malzeme, her biri %0.060'tan fazla kükürt ve fosfor içeriği göstermemelidir.
• Ekipman iyi işlenmiş, temiz ve zararlı yüzey kusurlarından arındırılmış olacaktır.Çelik direkler, köşebentler vb. uçları kare ve düz olacak şekilde kesilecektir.
• Cıvatalar, somunlar ve paket rondelalar ve gergi teli ve çapraz kol koruma teli, ISO 1461:2009(en) veya diğer ilgili uluslararası standartlara göre sıcak daldırma galvanizli olacaktır.Çinko kalitesi, ISO 752:2004'te belirtilen en az Zn 98 kalitesinde olacaktır.Çinko kaplama yapışkan, pürüzsüz, makul derecede parlak, sürekli ve bu tür kusurlardan ve akıştan, kül ve cüruftan, kalıntılardan, pullardan ve siyah noktalardan, sivilcelerden, pütürlüklerden ve akmalardan arınmış olacaktır.
• Çelik direkler, genel olarak ASTM A123'e göre minimum 125 mikron kalınlığında çinko kaplama ve minimum 125 mikron kalınlığında çinko kaplamalı çelik taban plakaları ile sıcak daldırma galvanizlenecek ve ilgili uluslararası standartlara göre test edilecektir.
• Eşyalar, bir dakikalık en az 4 daldırmaya dayanacaktır.Galvanizli kaplamanın homojenliği, ASTM A123'te belirtildiği gibi ön test ile belirlenecektir.
• Askı ve Gergi Bağlantı Parçaları Alüminyum Alaşımdan yapılacak ve tüm somun ve cıvatalar, ISO 10684:2004(en) Bölüm XIII veya diğer ilgili uluslararası standartlara göre minimum 85 mikron çinko kaplamalı sıcak daldırma galvanizli çelikten yapılacaktır.

4.1.1.11 Tasarım parametreler ve faktör nın-nin Emniyet



toleranslar


ben. uzunluk

Uzunluk toleransı aşağıdaki gibi olacaktır:


Bitmiş direk, uzunluğunun 1/600'ünden fazla düzlükten sapmamalıdır.


Sıcak haddelenmiş çelik ürünler için haddeleme ve kesme toleransı, ilgili uluslararası standartlara uygun olacaktır.
