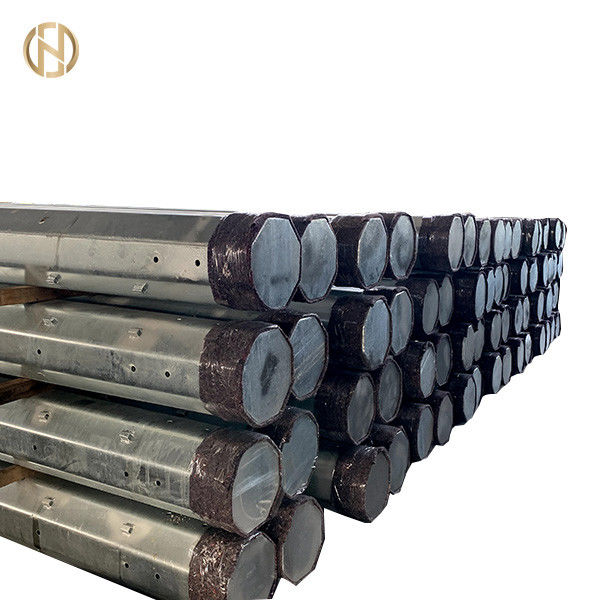

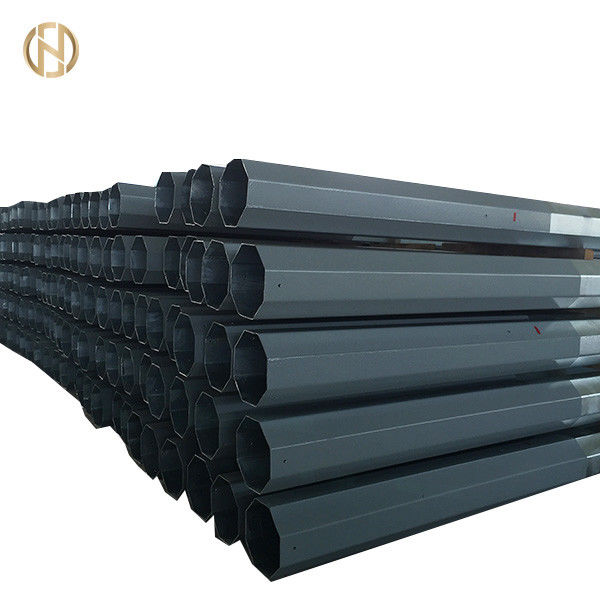

33KV 11m 12m Çelik Elektrik Direkleri Sınıf 4 Doğrudan Gömülü Tip Depreme Dayanıklı

33kv 11m 12m çelik elektrik direği, sınıf 4, doğrudan gömülü tip

1.0 DÜRBÜN

Bu spesifikasyonlar, çelik direkler, çapraz kol montajları, adam setleri, tehlike plakaları, 33kV Tek kutuplu hat için GI spike topraklama setleri, AAC İletken için uygun Süspansiyon ve Germe Bağlantı Parçaları gönderilmeden önce üreticinin işlerinde tasarım, mühendislik, imalat, montaj, testler içerir. 3 faz, 50 Hz, sağlam topraklanmış 33kV Havai hatlarda kullanım için.

• Tasarım ve işçilik, hizmet ömrü boyunca tatmin edici performans sağlamak için en iyi mühendislik uygulamalarına uygun olmalıdır.
• Any material and equipment not specifically stated in this specification but which are necessary for satisfactory operation of the equipment shall be deemed to be included unless specifically excluded and shall be supplied without any extra cost. Bu spesifikasyonda özel olarak belirtilmeyen ancak ekipmanın tatmin edici çalışması için gerekli olan her türlü malzeme ve ekipman, özel olarak hariç tutulmadıkça dahil edilmiş sayılır ve herhangi bir ekstra maliyet olmadan tedarik edilir. Components having identical rating shall be interchangeable. Aynı dereceye sahip bileşenler değiştirilebilir. The bidder has to furnish the testing facilities available at the manufacturer's works. İstekli, üreticinin işlerinde bulunan test tesislerini sağlamalıdır.

2.0 STANDARTLAR

Çelik direkler, çapraz kol takımları, çapraz destek takımları ve direk koruma kolları, adam setleri, topraklama takımları vb. bu ekipmanın imalatında kullanılan malzemeler ve işlemler:

Standartlarda bir farklılık olduğunda, en katı kriterler uygulanacaktır.

3.0 MALZEMELER, YAPISAL DETAYLAR VE İŞÇİLİK

• Tüm ekipmanın imalatında kullanılan malzemeler, yeni ve en iyi kalite ve belirtilen koşullar altında performans için en uygun sınıf olmalıdır.
• Çeşitli ekipmanların imalatı için kullanılan çelik, ilgili uluslararası standartlarda yapılan malzemelerin tedariki ile ilgili genel şartlara uygun olacaktır.
• ISO 13520: 2015 veya diğer ilgili uluslararası standarda uygun olarak analiz edilen malzeme, her biri% 0.060'dan fazla kükürt ve fosfor içeriği göstermemelidir.
• Equipment shall be well-finished, clean and free from harmful surface defects. Ekipman iyi bitmiş, temiz ve zararlı yüzey kusurlarından arınmış olmalıdır. Ends of steel poles, angle sections etc. shall be cut square and shall be straight. Çelik direklerin uçları, açılı bölümler vb. Kare kesilecek ve düz olacaktır.
• The bolts, nuts & pack washers and guy wire strand & cross arm guard wire shall be hot dip galvanized as per ISO 1461:2009(en) or other relevant international standards. Cıvatalar, somunlar ve paket rondelaları ve ana kablo demeti ve çapraz kol koruma teli, ISO 1461: 2009 (en) veya diğer ilgili uluslararası standartlara göre sıcak daldırma galvanizli olacaktır. The quality of zinc shall be at least Zn 98 grade specified in ISO 752:2004. Çinko kalitesi, ISO 752: 2004'te belirtilen en az Zn 98 sınıfı olmalıdır. The zinc coating shall be adherent, smooth, reasonably bright, continuous and free from such imperfections and flux, ash and dross, inclusions, flake and black spot, pimples, lumpiness and runs. Çinko kaplama yapışkan, pürüzsüz, makul derecede parlak, sürekli ve bu tür kusurlar ve akı, kül ve çapak, kapanımlar, pul ve siyah nokta, sivilce, yumru ve akıntılardan arınmış olmalıdır.
• Çelik direkler en az 125 mikron kalınlığında çinko kaplama ile sıcak daldırma galvanizlenmeli ve genellikle ASTM A123 uyarınca en az 125 mikron kalınlığında çinko kaplama içeren çelik taban plakaları ile ilgili uluslararası standartlara göre test edilecektir.
• The articles shall withstand minimum 4 dips of one minute duration. Eşyalar, bir dakikalık sürenin en az 4 düşüşüne dayanacaktır. The uniformity of galvanized coating shall be determined by the preece test as prescribed in ASTM A123. Galvanizli kaplamanın homojenliği, ASTM A123'te belirtilen ön test ile belirlenecektir.
• Askı ve Germe Bağlantı Elemanları Alüminyum Alaşımlı ve tüm somun ve civatalar ISO 10684: 2004 (en) Bölüm XIII veya diğer ilgili uluslararası standartlara göre minimum 85 mikron çinko kaplamalı sıcak daldırma galvanizli çelikten yapılacaktır.

4.0 ÇEŞİTLİ EKİPMANLARIN ÖZEL TEKNİK ŞARTLARI

4.1 Çelik Polonyalılar

Alıcı, kendi takdirine bağlı olarak, tedarikçi tarafından kutupların üretimi ve test edilmesi için gerekli olan bir veya daha fazla kutup tipinin tasarım ve üretim verilerini sağlayabilir veya alternatif olarak teklifçiden optimum kutup tasarımlarını yapmasını isteyebilir ve bu durumda ayrıntılı tasarım sunabilir. İşveren tarafından kontrol ve inceleme için 'excel biçimi' hesaplamaları.

Design of Poles shall be worked out and checked preferably as per ASCE Manual- 72 / SEI - 48- 05 or other relevant international standards. Direklerin tasarımı, tercihen ASCE Manual-72 / SEI - 48-05 veya diğer ilgili uluslararası standartlara göre çalışılmalı ve kontrol edilmelidir. Poles shall be pre-drilled and supplied complete with pole top cap and base plate. Direkler önceden delinmeli ve direk üst kapağı ve taban plakası ile birlikte eksiksiz olarak tedarik edilmelidir.

4.1.1 Özel yapısal gereklilik

4.1.1.1 Kutuplar, aynı anda yüklenmenin mümkün olan en kötü kombinasyonuna dayanacak şekilde tasarlanmalıdır.

• Rüzgar açıklıklarına karşılık gelen iletkenler üzerindeki rüzgar kuvvetleri, izolatörler üzerindeki rüzgar kuvveti, kutuptaki rüzgar kuvveti ve maksimum iletken gerilimi içeren yanal yükler.
• Direk öz ağırlığı, iletken ağırlıkları, izolatörler, çapraz kol, ek ekipman, yan hakem ve uygulanabilir olan yerlerde kalışların reaksiyonu nedeniyle basınç kuvvetinden oluşan dikey yükler.

4.1.1.2 HV (33 kV), HV / LV karışık çelik direkleri aşağıdaki tip ve uygulamalar için hazırlanacaktır:

• Yüklenici, yukarıdaki 33kV İletim hattının her biri için detaylı tasarım ve çizim çizimini Müşterinin onayı için sunacak ve boyut ve konfigürasyonu gösteren örnek çizim eklenmiştir.
• Poles shall satisfy the dimensional length and pole top loading requirements as per the design parameters listed in this specification. Kutuplar, bu spesifikasyonda listelenen tasarım parametrelerine göre boyutsal uzunluk ve kutup üstü yükleme gereksinimlerini karşılamalıdır. The dimensions across flats for top and bottom for all poles are listed in this specification/drawings as a preferred design to utilize one dimension for each type of pole length in so far as design & working load criteria is met. Tüm kutuplar için üst ve alt için düzlükler arasındaki boyutlar, tasarım ve çalışma yükü kriterleri karşılandığı sürece her bir kutup uzunluğu tipi için bir boyuttan yararlanmak için tercih edilen bir tasarım olarak bu spesifikasyonda / çizimlerde listelenmiştir.

4.1.1.5 Çalışma Yük

Burada belirtilen ve üstten 250 mm altında uygulandığında, direkte izin verilen maksimum gerilimi indükleyecek yük olarak tanımlanan bir direğin çalışma yükü, her direğe işaretlenecektir.

• Standart kutuplar, Tablo 2, 3 ve 4'te verilen tasarım parametrelerine dayanarak belirtilen uygulamalar için uygun olacaktır.
• A through hole of 14 mm diameter shall be provided in each pole at a height of 300 mm above the planting depth for earthing. Topraklama dikim derinliğinin 300 mm yüksekliğinde her bir direğe 14 mm çapında bir geçiş deliği sağlanacaktır. The location of hole at a height of 300 mm shall be got approved from the Employer before manufacturing of the poles. 300 mm yüksekliğindeki deliğin yeri, direkler imal edilmeden önce İşverenden onaylanacaktır.

4.1.1.8 baz Tabaklar

Tüm direkler M-20, minimum 75 mm kalınlığında PCC pedi ve direğin dış taban boyutundan yaklaşık 150 mm daha fazla olan boyutlar üzerine montaj sırasında yerleştirilmelidir.

Alternatively; Alternatif olarak; poles shall be supplied with separate square steel base plate fabricated from steel as per relevant Standards. direkler, ilgili Standartlara göre çelikten imal edilmiş ayrı kare çelik taban plakası ile tedarik edilecektir. Min. Min. thickness of base plates shall not be less than 6 mm. taban plakalarının kalınlığı 6 mm'den az olmamalıdır. Design calculations of thickness of steel base plates shall be submitted for check and review by Employer. Çelik taban plakalarının kalınlık tasarım hesaplamaları, İşveren tarafından kontrol ve incelemeye tabi tutulacaktır.

4.1.1.9 Guying

Poles for small angle locations (0 - 30°) shall be self-supporting. Küçük açılı yerler (0 - 30 °) için kutuplar kendi kendini taşıyacaktır. However; Ancak; the poles for larger angle and terminal locations in un-inhabited areas can be provided with Anchor Guys placed the direction of the bi-sector of the angle at angle locations or length wise at the terminal locations. yerleşim bölgelerindeki daha büyük açı ve terminal konumları için kutuplar, açı konumlarında açının iki sektör yönünü veya terminal konumlarında uzunluk olarak yerleştirilmiş Çapa Adamları ile sağlanabilir. In the inhabited areas guys are not allowed; Yerleşim yerlerinde erkeklere izin verilmez; but Struts or two poles mechanically secured together can be deployed. ancak mekanik olarak birbirine sabitlenmiş payandalar veya iki kutup konuşlandırılabilir.

4.1.1.11 tasarlamak Parametreler ve faktör nın-nin Emniyet

Tolerans

ben. uzunluk

Uzunluk toleransı aşağıdaki gibi olacaktır:

Bitmiş direk, uzunluğunun 1 / 600'ünden daha fazla düzlükten çıkmamalıdır.

Sıcak haddelenmiş çelik ürünler için haddeleme ve kesme toleransı ilgili uluslararası standartlara uygun olacaktır.
