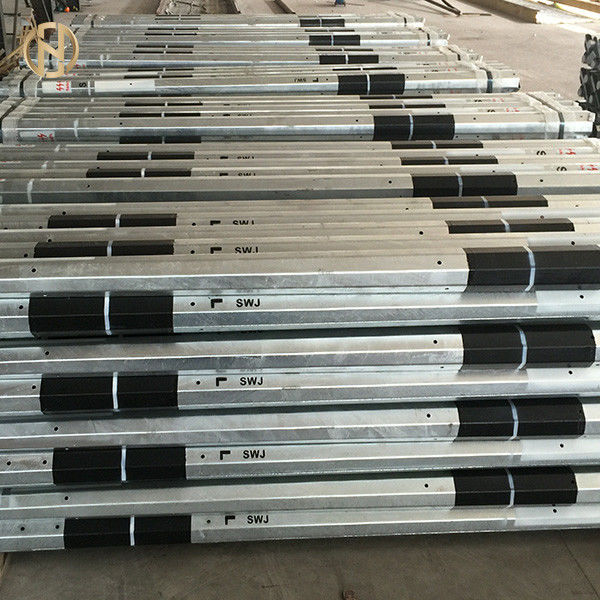

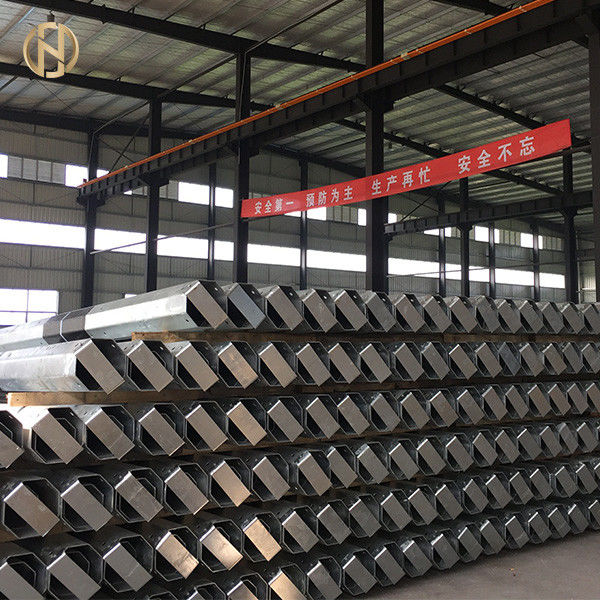

15KV 11M Çelik Yardımcı Direği 1050daN Alçak Gerilim Elektrik Santrali

                                                       33KV 11M Çelik Elektrik direği 990daN HV hat direkleri Şebeke elektrik direği

15KV 11M Çelik Yardımcı direk 1050daN, LV hat direkleri, çelik elektrik direği

Bu spesifikasyonlar, çelik direkler, çapraz kol tertibatları, adam setleri, tehlike plakaları, 33 kV Tek kutuplu hat için GI spike topraklama setleri, AAC İletkenine uygun Asma ve Germe Bağlantı Parçalarının sevkıyatından önce tasarım, mühendislik, imalat, montaj, üreticinin işlerinde test edilmesini kapsar. 3 fazlı, 50 Hz, sağlam topraklanmış 33 kV Havai hatlarda kullanım için.

• Tasarım ve işçilik, hizmet ömrü boyunca tatmin edici bir performans sağlamak için en iyi mühendislik uygulamalarına uygun olacaktır.
• Bu spesifikasyonda özel olarak belirtilmeyen ancak ekipmanın tatmin edici bir şekilde çalışması için gerekli olan herhangi bir malzeme ve ekipman, özellikle hariç tutulmadıkça dahil edilmiş sayılacak ve herhangi bir ekstra ücret ödemeden tedarik edilecektir.Aynı derecelendirmeye sahip bileşenler değiştirilebilir olacaktır.İstekli, imalatçının iş yerinde mevcut olan test imkanlarını sağlamalıdır.

Standartlarda bir farklılık olduğunda, en katı kriterler uygulanacaktır.

3.0 MALZEMELER, İNŞAATDETAYLAR VEİŞÇİLİK

• Tüm ekipmanların imalatında kullanılan malzemeler, yeni ve en iyi kalite ve belirtilen koşullarda performansa en uygun sınıf olacaktır.
• Çeşitli teçhizatın imalatında kullanılan çelik, ilgili uluslararası standartlarda yapılan malzemelerin temini ile ilgili genel şartlara uygun olacaktır.
• ISO 13520:2015 veya diğer ilgili uluslararası standartlara göre analiz edilen malzeme, her biri %0.060'tan fazla kükürt ve fosfor içeriği göstermemelidir.
• Ekipman iyi işlenmiş, temiz ve zararlı yüzey kusurlarından arındırılmış olacaktır.Çelik direkler, köşebentler vb. uçları kare ve düz olacak şekilde kesilecektir.
• Cıvatalar, somunlar ve paket rondelalar ve gergi teli ve çapraz kol koruma teli, ISO 1461:2009(en) veya diğer ilgili uluslararası standartlara göre sıcak daldırma galvanizli olacaktır.Çinko kalitesi, ISO 752:2004'te belirtilen en az Zn 98 kalitesinde olacaktır.Çinko kaplama yapışkan, pürüzsüz, makul derecede parlak, sürekli olacak ve bu tür kusurlardan ve akıştan, kül ve cüruftan, kalıntılardan, pullardan ve siyah noktalardan, sivilcelerden, pütürlülüklerden ve pürüzlerden arınmış olacaktır.
• Çelik direkler, genellikle ASTM A123'e göre minimum 125 mikron kalınlığında çinko kaplama ve minimum 125 mikron kalınlığında çinko kaplamalı çelik taban plakaları ile sıcak daldırma galvanizli ve ilgili uluslararası standartlara göre test edilmiş olacaktır.
• Eşyalar, bir dakikalık en az 4 daldırmaya dayanacaktır.Galvanizli kaplamanın homojenliği, ASTM A123'te belirtildiği gibi ön test ile belirlenecektir.
• Askı ve Gergi Bağlantı Parçaları Alüminyum Alaşımdan yapılacak ve tüm somun ve cıvatalar, ISO 10684:2004(en) Bölüm XIII veya diğer ilgili uluslararası standartlara göre minimum 85 mikron çinko kaplamalı sıcak daldırma galvanizli çelikten yapılacaktır.

4.1.1.10Fabrikasyonlar ve Bitiş

• Direkler uygun ölçü ve uzunluktaki çelik sacların soğuk bükülerek sekizgen şeklinde ve tek sürekli kaynaklı birleşim ile imal edilecektir.Kaynak, inert bir atmosferde, tercihen bir nitrojen ceketi altında yapılmalıdır.

ii.Tüm kaynak, kesme, işleme ve imalat işlemleri galvanizleme öncesinde yapılacaktır.

• Direkler düz, pürüzsüz, sekizgen ve konik olacak ve iyi cilalanmış, temiz ve frez, girinti ve diğer yüzey kusurlarından arındırılmış olacaktır.
• Delikler ve topraklama düzenlemeleri yapı çizimlerine göre sağlanacaktır.Tüm delikler ve direk üstü, direk oyuğuna su girmesini önlemek için plastik tapalar / sıkıca oturan plastik kapak ile kapatılmalıdır.
• İki M-12 topraklama dikmesi, taban tabana zıt yerleştirilmiş ve direğin iç yüzeyi ile aynı hizada kaynaklanmıştır;M-12 GI Somun, Cıvata, Düz ve Yaylı rondela seti ile birlikte, YG hattı direklerinde direk üstünün 2700 mm altında ve zemin seviyesinin 500 mm altında ve direk üstünün 400 mm altında ve zemin seviyesinin 500 mm altında sağlanacaktır. AG hattı direkleri.

vi.Zemin seviyesi, her tarafı siyah renkte 12 mm genişliğinde bir boya şeridi ile işaretlenecektir.

• Onaylı tasarıma göre bir prototip direk, IEC: 60652'ye göre yetkili onaylı bir test yatağında üretilecek ve test edilecektir veya direklerin seri imalatına geçmeden önce Müşterinin denetçilerinin huzurunda kırılma yüküne kadar karşılıklı olarak kararlaştırılabilir.

4.1.1.11Tasarım parametreler ve faktör nın-nin Emniyet

toleranslar

i. Uzunluk

Uzunluk toleransı aşağıdaki gibi olacaktır:

Bitmiş direk, uzunluğunun 1/600'ünden fazla düzlükten sapmamalıdır.

Sıcak haddelenmiş çelik ürünler için haddeleme ve kesme toleransı, ilgili uluslararası standartlara uygun olacaktır.
