Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği

Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği

Ürünler - Elektrik Direği
  • Vurgulamak

    elektrik güç direği

    ,

    elektrik direği

    ,

    1700daN Elektrik Güç Direği

  • Malzeme
    ASTM 572 GR65, Q460C
  • Yükseklik
    12.2m
  • Kalınlık
    5 mm
  • Renk
    çinko rengi
  • Şekil
    Poligonal veya Konik
  • Kaynak
    AWS D1.1
  • Yüzey İşlem
    Sıcak Daldırma Galvanizli
  • Menşe yeri
    Çin
  • Marka adı
    FUTAO
  • Sertifika
    ISO 9001 : 2008
  • Model numarası
    12.2m 1700daN
  • Min sipariş miktarı
    10 adet
  • Fiyat
    $150 - $480
  • Ambalaj bilgileri
    40HC veya OT, mat veya saman paspas ile sarın
  • Teslim süresi
    15-31 iş günü
  • Ödeme koşulları
    L / C, T / T
  • Yetenek temini
    Haftada 1200 parça

Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği

  • Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği
  • Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği
Fiyat Al Şimdi başvurun

                                12.2M Elektrik direk, çelik direk, 1700daN Trinidad ve Tobago Cumhuriyeti ile


Ürün Açıklaması

Elektrik direklerimiz 1700daN Trinidad ve Tobago Cumhuriyeti ile 12.2M Elektrik direk, çelik direk için özel olarak tasarlanmıştır, Ürünlerimizi Güneydoğu Asya, Orta Doğu ve Avrupa dahil olmak üzere dünyanın her yerindeki memnun müşterilere başarıyla teslim ettik.Ayrıca kullanım şekline göre askı, gergi ve klemens/ölü açı direkleri gibi çeşitli tiplerde direkler üretebilmekteyiz.

Özel ayrıntılar

TEKNİK DEĞERLENDİRME PROGRAMI
ÖZELLİK NO.P25 ve P25-2016-02
12.2M GALVANİZLİ ÇELİK DİREKLER
AÇIKLAMA BİRİM İHALE EDİLEN VERİLER (EKLENECEK)
1) Tasarım Standartları   ASCE/SEI 48
2) Kutup Parametreleri:
uzunluk mm 12200
çelik kalınlığı mm 5 mm
kesit şekli   Sekizgen
Çelik Tanımlama ASTM Numarası ASTM572 GR65
Nihai Çekme Stress.fu N/mm2 550
Verim Stresi, fy N/mm2 450
Tasarım Gereksinim ve Ek A'ya göre yükleme Evet Hayır Evet
Maks. izin verilen tasarım stresi fd=fy/(1.1) 1.1
Sapma Sınırı %10 uzunluk uzunluğun <%10'u
Direk Üst çapı mm 205
Kutup Alt çapı mm 450
Galvaniz kaplama standardı   ASTM A123/A123M
Galvaniz kaplama kalınlığı   86um
3) Direk üstü kalıcı olarak çelik kapakla kaplanmıştır Evet Hayır Evet
4) Belirtildiği gibi ayrılabilir taban plakası Evet Hayır Evet
5) 900mm zemin kovanı 450mm ile donatılmış direk
5 mm minimum kalınlıkta zemin seviyesinin üstünde ve altında		 Evet Hayır Evet
6) Dişli deliklere takılan plastik tapalar Evet Hayır Evet
7) Tek parça olarak üretilmiş direk Evet Hayır Evet
8) Cıvata delikleri 23mm nominal çaptadır. Evet Hayır Evet
9) Spesifikasyon çizimine göre deliklerin sayısı ve konumu Evet Hayır Evet
10) Belirtildiği şekilde iki delikli NEMA toprak bağlantı pedi Evet Hayır Evet
11) Dişli eklerin belirtildiği şekilde topraklanması Evet Hayır Evet
12) Belirtilen şekilde topraklama pedi yüzü ve dişleri Evet Hayır Evet
13) UV ışınlarına dayanıklı Poliüretan veya belirtilen şekilde uygulanan eşdeğer kaplama, direğin tabanından 1900 mm Evet Hayır Evet
14) Belirtildiği şekilde direğin diğer bitirme Evet Hayır Evet
15) Belirtildiği şekilde işaretler Evet Hayır Evet
16) Belirtildiği şekilde test etme Evet Hayır Evet
17) Üstü açık kaplarda paketlenmiş direkler Evet Hayır Evet


1. Malzeme testi sonucu


C1.Mekanik Test

     Ölçülen Standart geçti
Akma Dayanımı, MPa 755/725 450 dakika geçti
Çekme Dayanımı, MPa 810/785 550 dk
Uzama, % 20/20 15 dakika
C2.Kimyasal Test     Ölçülen Standart Uyarılar
Karbon (C), % 0,063 / 0,064 / 0,065 (ORTA = 0,064) 0.23 maks geçti
Manganez (Mn), % 1.52 / 1.52 / 1.51 (ORT = 1.517) 0,5 - 1,65
Fosfor (P), % 0,011 / 0,013 / 0,012 (ORTA = 0,012) 0.04 maks
Kükürt (S), % 0,0051 / 0,006 / 0,0053 (ORTA = 0,006) 0,05 maksimum
Silikon (Si), % 0.17 / 0.17 / 0.171 (ORTA = 0.171) 0,04 - 0,06 / 0,12 - 0,25
Bakır (Cu), % 0.224 / 0.224 / 0.222 (ORTA = 0.224) 0.20 dk
Nikel (Ni), %   --
Krom (Cr), %   --
Niyobyum (Nb), %   --
Alüminyum (Al), %   --
Kolumbiyum (Co), %   --
Vanadyum (V), %   --
Titanyum (Ti), %   --


ek detaylar

Tasarım Kodu: Amerikan Standardı ASCE/SEI 48-11
Tasarım Yazılımı: PLS-POLES
İhracat Pazarı Kapsamı: Asya-Pasifik, Orta ve Güney Amerika, Avrupa, Orta Doğu, Afrika
Test Süreci: Gerekirse fabrika sahasında Yükleme Testleri yapılabilir.

Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme

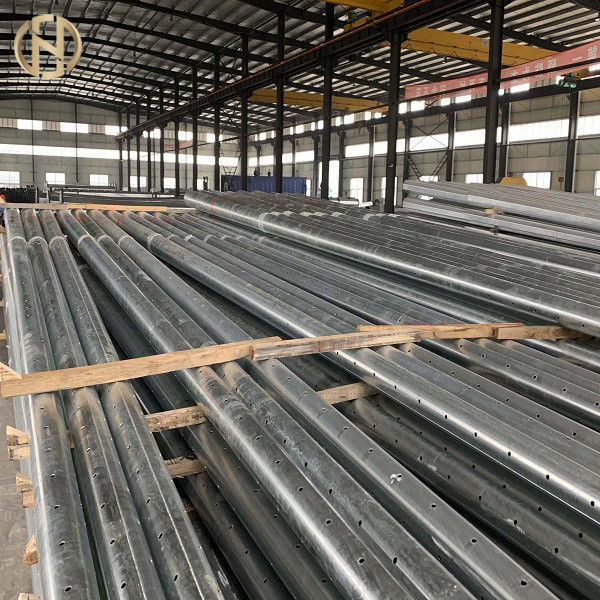

Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği 0
Ürün Detayları

Test yapmak

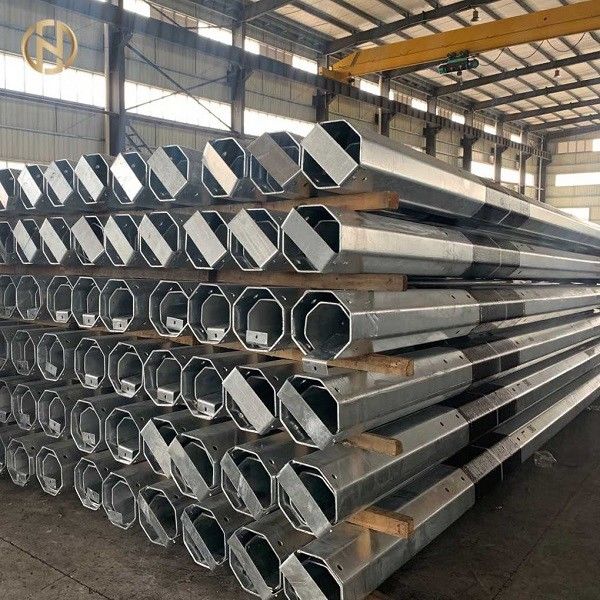

Çinko Renkli Elektrik Direği 12.2M 1700daN Çelik Güç Direği 1
Paketleme ve Nakliye

Direklerin alt ve üst kısımlarını galvaniz yüzeyin nakliye sırasında oluşabilecek zararlardan korumak için hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.
