12 Taraflı Galvanizli Eelektrik Güç Kutbu 35m 110FT İyi Kaynak

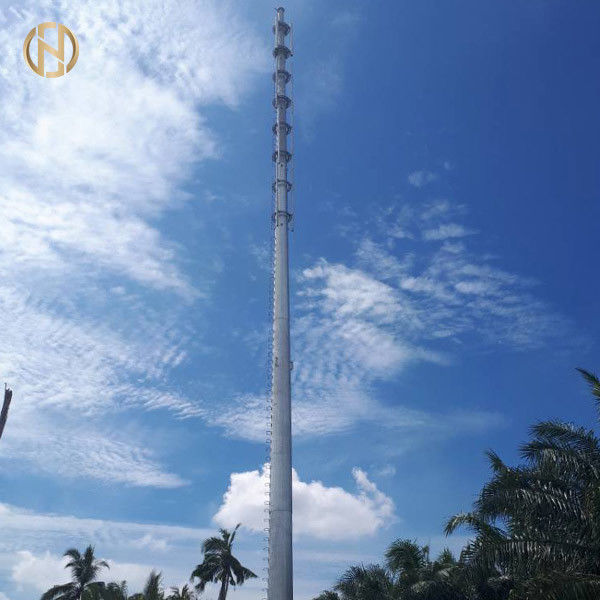

                                     12 Taraflı Galvanizli Elektrik Güç Direği 35m 110FT İyi Bitmiş Kaynak

Ürün Açıklaması

Yukarıdaki ürünler, Güç İletim Hattı 12 tarafı için 35m, 110ft HDG Galvanizli Elektrik Enerjisi Çelik Direğidir.

• Ürünler yapısal standartlara göre tasarlanmış ve üretilmiştir.
• Rakiplerimize karşı üstünlük sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyum sağlayabilir.
• Ürünler ISO 1461/ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
• Direk mili malzemesi : ASTM GR65,GR50

PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:

1. Direğin kullanılacağı bölgenin operasyonel rüzgar hızı
2. Anten yükü ve direğin yüksekliği
3. Direğin kendisinin toplam yüksekliği

Ürün Özellikleri
Güç İletim Hattı 12side güney amerika pazarı için 35m, 110ft HDG Galvanizli Elektrik Güç Çelik Direk.

Malzeme
1.) TABAN PLAKALARI
ASTM A633 Grade E Q460D veya eşdeğeri
Normalleştirilmiş Yüksek Mukavemetli Düşük Alaşımlı Yapısal Çelik Levhalar için Standart
YS 415 minimum
TS (550 - 690)
EL %19 minimum
2.) ANKRAJ CİVATALARI
ASTM A615 Derece 75, Derece 8.8
Beton Güçlendirme için Deforme ve Düz Karbon-Çelik Çubuklar için Standart
YS 520 minimum
TS 690 minimum
EL %6 minimum
3.) ANKRAJ CIVATALARI
ASTM A563 Derece C
Karbon ve Alaşımlı Çelik Somunlar için Standart
Prova Yükü = 993 N/mm2 minimum
Sertlik: Brinell (143 - 352) / Rockwell (B78 - C38)
4.) TOPRAKLAMA SOMUNLARI
ASTM A276 Tip 304
Östenitik Paslanmaz Çelik Bağlantı Elemanları için Standart
YS 207 minimum
TS 518 minimum
EL %20 minimum
5.) KAYNAK MALZEMESİ
AWS D1.1 E70XX
YS 400 minimum
TS 480 minimum

Spesifikasyon aşağıdaki standartlara atıfta bulunur


Paketleme ve Nakliye


Galvanizli yüzeyin nakliye sırasında oluşabilecek zararlardan korunması için direğin üst ve alt kısımlarını hasır veya saman balyası ile kaplıyoruz.Müşterilerin ihtiyaçlarına göre paketleme de yapılabilir.


testler

Tip testleri (deneme denemesi)

• Direklerin performans testleri tedarikçi tarafından karşılanacaktır.
• EDCL, ilk teslimattan önce aşağıdaki performans testlerinin bir EDCL temsilcisinin huzurunda yapılmasını gerektirir.

Direklerin muayeneleri (görsel ve boyutsal izleme)

• Boyutsal Özellikler: Yükseklik, üst uçtaki ve tabandaki boyutlar, direğin düzlüğü.
• Bitmiş en boy incelemesi:
• iyi bitmiş kaynak: lehim telinin kabarma dolgusu ve kesiklerinin (“colmatage et bouture”) olmaması.
• iyi işlenmiş Galvaniz: ekstra kalınlık, iğneler, akış kalıntıları, birleştirme ve siyah noktalar olmaması.
• İşaretler ve göstergeler.
• Direğin tepesinde ve tabanında mekanik korumanın varlığı.
• Topraklama terminallerinin varlığı

Kaplama Kalite kontrolü:

ISO 1461 standartlarına veya eşdeğerine göre: Galvaniz kaplamanın kalınlık kontrolü ve çinkonun kalite kontrolü (galvaniz banyosu).

Çeliğin kalite kontrolü

Sipariş edilen direklerin imalatı için öngörülen çeliğin kalitesine ve EN 10025 standardı veya eşdeğeri çelik kalite kontrolüne uygun olarak EDCL'ye sunulmalıdır.

Kabul testleri

Kabul testleri fabrikada yapılacak ve tedarikçi tarafından karşılanacaktır.Testler, mevcut parçalar tarafından imzalanan beyanlarla onaylanacaktır.EDCL bu testlerde temsil edilme hakkını saklı tutar.

Numune alma, uluslararası standardın şartlarına uygun olarak ve aşağıdaki esaslara göre yapılacaktır:

• Kontrol seviyesi: S2
• Normal basit kontrol: Azaltılmış veya güçlendirilmiş kontrole geçişin yukarıda belirtilen standardın şartlarına uygun olarak yapılacağı varsayılmaktadır.
• Kabul Edilebilir Kalite Düzeyi (ALQ): 2.5.Normal kontrolden azaltılmış veya güçlendirilmiş kontrole geçiş uluslararası standartlara uygun olarak yapılacaktır.

Kabul testleri aşağıdaki testleri içerecektir:

A.direklerin görsel ve boyutsal izlenmesi;bitmiş görsel görünüm incelemesi

• İyi bitmiş kaynak: kabarcıkların olmaması, lehim telinin doldurulması ve kesilmesi.
• İyi bitmiş galvanizleme: ekstra kalınlık, iğneler, akış, birleştirme ve siyah noktaların olmaması.

B. Boyutların Kontrolü

• Boyutsal Özellikler: Yükseklik, üst uçtaki boyutlar ve taban.
• Direğin tepesinde ve tabanında mekanik korumanın varlığı.
• Galvaniz kaplamanın kalınlık kontrolü.Uluslararası standartlara uygun olarak.


Üretim Süreci

Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
