Güç Projesi için 12KV 35KV Kutup Aksesuarları Galvanizli Çelik 8000D Çapraz Kol
-
Vurgulamak
elektrik güç bağlantı parçaları
,iletim hattı donanım
-
Yüzey işlemeSıcak Daldırma Galvanizli
-
Kalınlık2,5 mm - 20 mm
-
Sac TipiSıcak Haddelenmiş Çelik (Q235, Q345, A36, GR50), Paslanmaz Çelik
-
galvaniz kalınlığı85μm-100μm
-
Paketleme materyaliYumuşak malzeme
-
çıkış yeriÇİANGSU
-
sertifikaISO 9001
-
ÖzelleştirilmişEVET
-
Tasarım Rüzgarı160KM/H veya müşterilerin isteğine bağlı olarak
-
modeliND3Y-8000D
-
Menşe yeriJiangsu Çin
-
Marka adıFutao
-
SertifikaISO 9001
-
Model numarasıFT-CA012
-
Min sipariş miktarı1 parça
-
Fiyat$140-$180
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi30 - 60 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 3000 adet
Güç Projesi için 12KV 35KV Kutup Aksesuarları Galvanizli Çelik 8000D Çapraz Kol
Güç Projesi için 12kv 35kv Galvanizli Çelik Direk Aksesuarları 8000D Çapraz Kol
Ürün Açıklaması

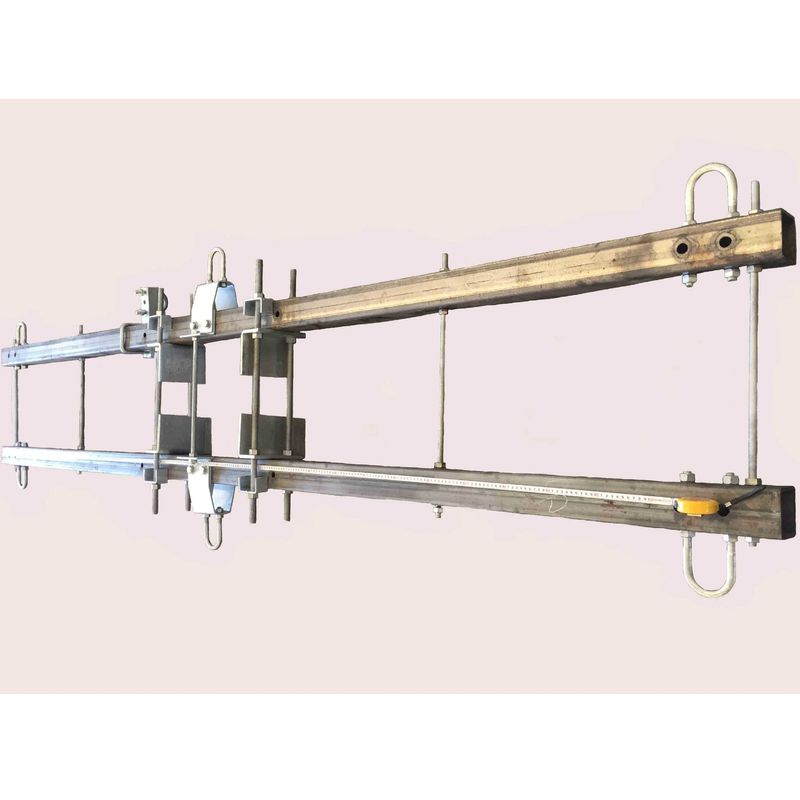

l Bu, bir hat iletim projesi için çapraz kol olarak kullanılan bir aksesuardır.
l Ürün model numarası FT-CA010
l AASHTO (Amerikan Devlet Karayolu Taşımacılığı Yetkilileri Derneği) Standardına göre tasarlanmış ürün
l Direk yüksekliği 8 ila 16 metre olacak
l Ürün yüzeyi gerekirse sıcak daldırma galvanizli ve toz boyalı olacaktır.
l Çelik sac malzeme olarak Q235, 355, A36, GR50,GR65 kullanılacaktır.
l +/-1% boyut toleransları bekleniyor
l Direk Konik, Poligonal (Altıgen, Sekizgen, Onikigen) şeklinde olacaktır.
l Üretim gücü ISO9001:2000 ile belgelenmiştir
l 160 km/h rüzgar direnci veya müşteri isteğine göre dizayn edilmiştir.
l Ödeme koşulları TT/LC'de belirtilecektir.
- Kullanım:telin kopmaması normal koşulu altında iletkenin dikey ve yatay yüklerini taşıyın;gergi çapraz kolu, iletkenin dikey ve yatay yüklerini taşımak için kullanılır, ancak aynı zamanda iletkenin gerilim farkını da taşır;açılı çapraz kol, iletkenin dikey ve yatay yüklerini taşımak ve aynı zamanda büyük tek taraflı iletken gerilimini taşımak için kullanılır.

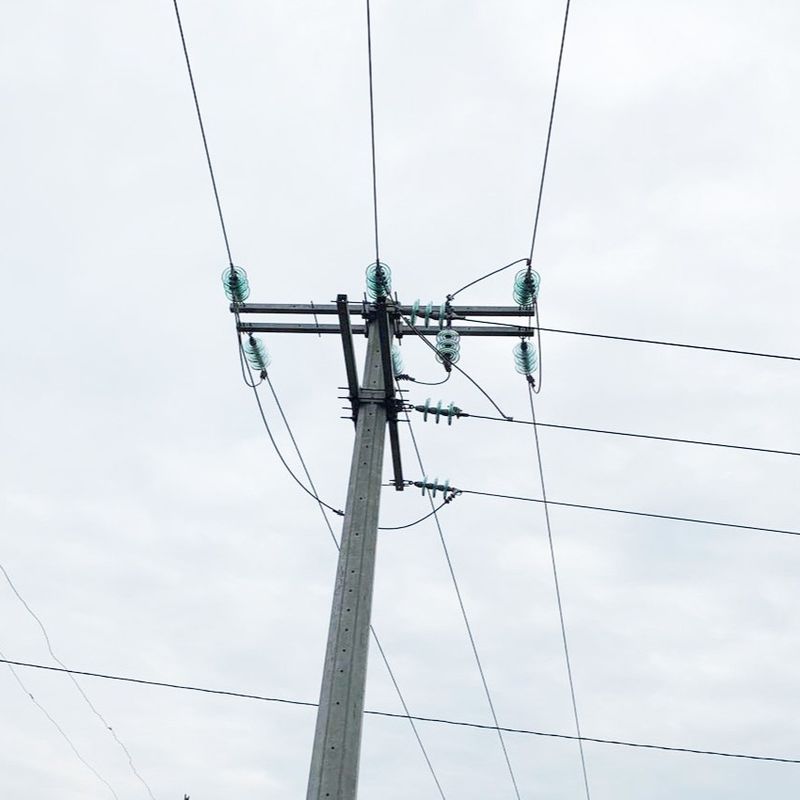

- (bazı bölgelerde direkler çift traverstir) traversler genellikle direğin tepesinden 200 mm yukarıdan monte edilir, düz traversler alıcı tarafa, köşe direği, klemens direği ve branşmanın traversleri monte edilir. direk çekme halatı tarafına monte edilecektir.
- Traversin gerilme durumuna göre düz direk veya 15 derecenin altındaki açılı direk için tekli travers kullanılırken, 15-45 derecelik açılı direk, gergi direği, terminal direği ve branşman direği için çiftli travers kullanılır. ve çapraz çapraz kol, 45 dereceden fazla açı ile köşe direği, gergi direği, terminal direği ve dal direği için kullanılır.
Şartname Ayrıntıları
| Ürün adı | 12kv 35kv galvanizli çelik direk aksesuarları 8000D güç projesi için çapraz kol |
| Malzeme | ASTM A572 S355,Q345 |
| Tasarım Rüzgarı | 30M/S veya müşterilerin isteğine bağlı olarak |
| yüzey işleme | Sıcak Daldırma Galvaniz |
| Galvaniz Kalınlığı | BS EN ISO1461 standartlarına göre ortalama 80-100 mikron |
| Minimum akma dayanımı | 355 MPa |
| Minimum nihai çekme dayanımı | 490 MPa |
| Maksimum nihai çekme mukavemeti | 620 MPa |
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
Ürün Detayları
| Çapraz kol |
- Ek ve bağlantı aparatlarının mil üzerindeki konumu düşey yön ve merkeze açısal yön dikkate alınarak doğru tutulacaktır.Dikey yönde kabul edilen tolerans ±10 mm'dir. - Çapraz kol kesitlerinin çapları tasarım değerlerinden küçük olmayacak, pozitif tolerans +3 mm'yi geçmeyecektir. - Çapraz kolun uzunluğu -25 mm ve +50 mm arasında olacaktır. - Travers ekseninin teorik eksenine göre yüksekliği metrede ±9 mm'yi geçmemelidir. |
| dikilmiş yapı |
- Kaydırma derzlerinde bindirme uzunluğu -15 mm ve +50 mm arasında olacaktır. - Toplam şaft uzunluğundaki toleranslar, şaft uzunluğu ve gemi mafsallarındaki vatka uzunluğunun toleranslarının bir fonksiyonu olacaktır.Her halükarda mil uzunluğundaki toplam kısalma, mil uzunluğunun yüzde 0,25'ini geçmemelidir. yükseklik. |
| Mağaza Montajı |
Montaj kolaylığı ve monte edilen yapının belirtilen toleranslara uygunluğunu kanıtlamak için direk yapılarının her biri tamamen fabrikada monte edilecektir. Başarılı bir şekilde kaydırılarak birleştirilen mil segmentleri, gelecekte kolay saha montajı için işaretlenecektir. Kayar bağlantılarda belirtilen bindirme uzunluğuna ulaşmak için gereken kuvvet, çapraz kolların ağırlığı ve iletkenlerin ve topraklama tellerinin maksimum dikey yükleri dahil olmak üzere şaft bağlantısının üst kısımlarının ağırlığından az olmamalıdır. Test montajı sırasında fabrikasyon malzemede, özellikle yüzey kaplamalarında herhangi bir hasarı önlemek için kapsamlı özen gösterilmelidir. |
| Yüzey kaplama | |
| Genel | Direk yapısının tüm bölümleri ASTM A123 spesifikasyonuna uygun olarak sıcak daldırma galvaniz olacaktır.Boru şeklindeki bölümlerin tüm iç ve dış yüzleri, taban plakaları, flanş plakaları, bağlantı cıvataları ve en azından ankraj cıvatalarının açıkta kalan uzunlukları, sıcak daldırma galvanizleme ile çinko kaplama alacaktır. |
|
Yüzey hazırlığı |
Ana malzemenin yüzeyleri, tatmin edici bir şekilde çinko kaplama almak için yeterince temiz olmalıdır.Yüzey hazırlığı aşağıdaki ardışık adımları içerir: a) Yüzeylerden fazla yağı, boyaları ve gresi çıkarmak için asit solüsyonunda kostik banyosu. b) Önceki adımın asit kalıntısını yıkamak için durulama. c) Değirmen tufalını ve pası ortadan kaldırmak için seyreltilmiş hidroklorik asit içeren bir banyoda asitleme. Dekapajla hareket ettirilemeyen derin köklü değirmen tufalını veya partikülleri çıkarmak için bilyeli veya grit raspa gerekebilir.Standart dekapaj solüsyonlarında kaynak kalıntıları kimyasal olarak inert olduğundan, tüm kaynaklar elle veya diğer raspa yöntemleriyle temizlenmelidir.Daldırma süresi ve dekapaj sıcaklığının her ikisi de, ana metaldeki hidrojen absorpsiyonu nedeniyle çeliğin gevrekleşmesini önlemek için dikkate alınmalıdır. d) Bir önceki adımdaki yıkama için durulama. e) Çinko banyosunun daha kuru alanına girerken önceki adımlarda temizlenen çeliği yeniden oksidasyondan korumak ve ayrıca daldırmada var olan çinko oksidin yapışmasını önlemek için çinko klorür ve amonyum klorür çözeltilerinden oluşan sıcak bir banyoda ön akıtma alan, ana metale, böylece çinko kaplamanın metal yüzeyine yapışmasını mümkün kılar. f) Bir önceki aşamadan itibaren metale yapışan suyu uzaklaştırmak ve ayrıca metali ısıtmak için fırın kurutma.Bu adım, metal erimiş çinkoya daldırıldığında metal yüzeylerde çinko çıkıntılarını ve çinko oksit oluşumunu önlemek için gereklidir. g) Metal kısmın 450°C'de erimiş çinko banyosuna daldırılmasıyla elde edilen çinko kaplamaÖC. Bu süreçte kaplamanın kalınlığı yaklaşık |
| Yüzeylerin metrekaresine 600 ila 700 gram. | |
| Denetleme | Galvaniz kalınlığı, üniformite ve aderans kontrolü yanında, kaynak yerlerinde tahribatsız muayeneler yapılarak, kaynaklarda dip çatlakları olmaması sağlanacaktır.Bu alanlar, şafttan taban plakasına veya taban flanş bağlantılarını içerir. |
| Galvanizli yüzeyler üzerine boyama |
İletim hattı ormanlık alanlardan veya koruma alanlarından geçtiğinden, Yüklenici İşverenin talimatı ile bu alanlardaki direklerin bir kısmını veya tamamını uygun yeşil boya ile boyamalıdır. Galvanizli yüzeyler üzerine uygun boyama sistemi imalatçı tarafından önerilecek ve götürü bedeli fiyat çizelgesinde belirtilecektir. |
| TEST YAPMAK | Direk, tüm geçerli tasarım yük durumlarına sahip olarak test edilmelidir.Çelik iletim direk yapılarının tasarımı için ASCE /SEI 48-11'e göre tip testi yapılmalıdır. |
Test yapmak
Paketleme ve Nakliye
Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya hasır balya ile paketliyoruz.
Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.
Direkleri deniz veya hava yoluyla veya ekspres veya trenle gönderebiliriz ve düzenli nakliye acentemiz vardır.
SSS
Ticaret şartları:
1. Fiyat Terimi: EXW,FOB,CFR,CIF,FCA veya diğerleri.
Fiyata direk mili, taban plakası, çapraz kol ve ankraj parçası dahildir.
2. Ödeme: %30 T/T peşin, %70 T/T veya L/C sevkiyat öncesi görüşte.Diğer ödeme yolu müzakere edilebilir.
3. Paket: Plastik dokuma çanta veya eski battaniye veya müşterilerin ihtiyacına göre.
4. Teslim süresi: mevduat aldıktan sonra 30-60 iş günü içinde.
| S1.Gerekli direğin fiyatını nasıl alabilirim? |
|
C: 1. Lütfen yükseklik, direk mili malzeme türü ve kalınlığı, üst ve alt çaplar gibi kesin ölçüleri belirtin.Daha sonra spesifikasyonlarınıza göre size doğru bir teklif verebiliriz. |
| S2.Ben küçük bir toptancıyım;küçük bir sipariş kabul ediyor musunuz? |
| C: Küçük bir toptancıysanız sorun değil;çeşitli miktarlarda siparişleri kabul edebiliriz. |
| S3.Ben bir tasarımcıyım;Tasarladığımız örneği üretmeme yardım eder misiniz? |
| C: Misyonumuz, müşterilerimizin başarılı olmasına yardımcı olmaktır.Sahip olabileceğiniz sorunları çözmenize yardımcı olmaktan mutluluk duyarız. |
| S4: Bölgemiz için temsilciniz olmak istiyoruz.Bunun için nasıl başvurabilirim? |
| A: Lütfen teklifinizi ve şirket profilinizi gönderin. Her yıl tahmini satın alma miktarını öğrenebilirsek daha iyi olur. |
| S5.Bana şirketinizden bahseder misiniz? |
| 2000 yılından beri elektrik direkleri, sokak aydınlatma direkleri, telekomünikasyon direkleri ve diğer çelik bazlı ürünler dahil olmak üzere her türlü çelik direk üreticisi ve ihracatçısıyız. Ürünlerimiz dünyanın birçok bölgesine ihraç edilmektedir. |
| S6.Markalı firmalara özel politikalarınız var mı? |
| C: Evet, kendi markası olan ama aynı zamanda VIP müşteri listemizde olan şirketler için bazı özel desteklerimiz var.Pazarınızdaki ürünleriniz için sizi desteklemek için en iyi hareket tarzını analiz edebilmemiz için lütfen bize satış verilerinizin bir kopyasını gönderin. |
| S7.Kapıdan Kapıya hizmet veriyor musunuz?Çünkü gümrük işlemlerini nasıl yapacağımı bilmiyorum. |
| C: Nakliye süresini ve maliyetlerini azaltmanıza yardımcı olmak için Kapıdan Kapıya hizmet sunuyoruz.Bunun nedeni, geçmişte birçok gönderi yaptığımız için nakliye şirketleriyle ek indirimlerimiz olmasıdır.Bu da size çok fazla zaman ve para kazandıracak. |
