metal elektrik direkleri
,metal elektrik direği
,9M Galvanizli Çelik Yardımcı Direği
-
Yüzey işlemeSıcak Daldırma Galvanizli
-
MalzemeSıcak Haddelenmiş Çelik Q345B, GR65
-
Yükseklik9 dakika
-
Kalınlık2-3,5 mm
-
Elektrostatik toz boyalıBeyaz, Mavi, Şerit, Gri veya daha fazlası
-
Rüzgar direnci160 km/s
-
ŞekilYuvarlak veya Çokgen
-
Menşe yeriÇin
-
Marka adıFUTAO
-
SertifikaISO 9001
-
Model numarası9M-200daN
-
Min sipariş miktarı4pieces
-
Fiyat$300 - $1000/ Piece
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi60 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 5000 parça
11kv Güç Dağıtımı için 9M Galvanizli Çelik Yardımcı Kutup 350daN 200daN
9M Çelik Direk 350daN 200daN, Metal Güç Direği, Sıcak Daldırma Galvaniz Çelik Yardımcı Programı
Ürün Açıklaması
Yukarıdaki ürünler, özellikle çelik direk 300daN, 200daN, Metal elektrik direği için yapılmış çelik elektrik direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı bize avantaj sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyabilir.
- Ürünler ISO 1461 Stardand'a göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: Q355
- Malzeme kodu : ASTM 572 GR50
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Gerekirse, denetim ve ek bileşenler dahil olmak üzere ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
PLS yazılımına uygun tasarım yapmak için aşağıdaki tasarım parametrelerine ihtiyacımız olacak:
Ürün Özellikleri
|
Ürün adı |
çelik direk 300daN, 200daN, Metal elektrik direği, Desco Bangladeş pazarı |
|---|---|
|
Uygun Kullanımlar |
11kv Güç Dağıtımı |
|
Şekil |

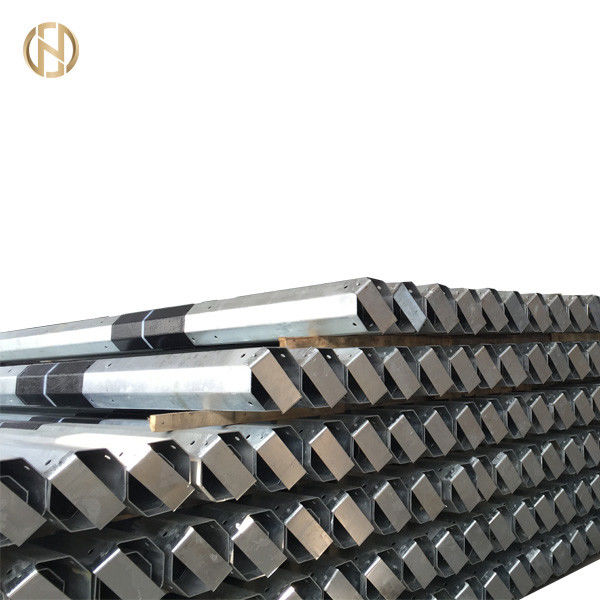

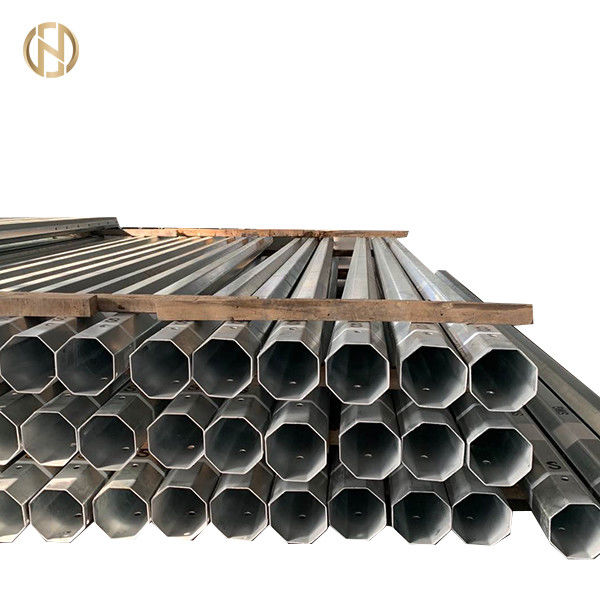

Sekizgen. |
|
Malzeme
|
Q355B/ A572 gr50, Minimum akma dayanımı >= 355n/mm2 Q235B/A36, Minimum akma dayanımı >= 235n/mm2 İsteğe göre diğer malzemeler kullanılabilir (Q460, ASTM573 GR65, GR50, SS400, SS490, ST52'ye) |
|
Boyut Toleransı |
+- %1 |
|
Güç |
10-15KV |
|
Emniyet faktörü |
İletken tel için güvenlik faktörü: 2.1 Topraklama kablosu için güvenlik faktörü: 2.1 |
|
Kg cinsinden Tasarım Yükü |
300 - 1000 Kg direk tepesinden 50cm'ye uygulanır |
|
Oymak |
Müşterinin ihtiyacına göre perçin veya yapıştırıcı, gravür, kabartma yoluyla isim levhası |
|
Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvanizleme/Toz Boya |
|
Direklerin Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Bağlantı Modu |
|
Direklerin Tasarımı |
8. derece depreme karşı |
|
Rüzgar direnci |
120 km/s veya 32 m/s |
|
Asgari Akma Dayanımı |
355 mpa |
|
Min'den Maks'a Nihai Gerilme Mukavemeti |
490 mpa - 620 mpa |
|
Standart |
ISO 9001 |
|
Bölüm Başına Uzunluk |
2 Bölüm / 1 bölüm |
|
Kaynak |
İç ve dış çift kaynak işlemi, kesintisiz bir yüzey üretir Kaynak Standardı: AWS (Amerikan Kaynak Derneği) D 1.1 |
|
Kalınlık |
2-3mm |
Paketleme ve Nakliye
Taşıma sırasında galvanizli yüzeye zarar vermemesi için direğin üst ve alt kısımlarını hasır veya saman balya ile kaplıyoruz.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir.
Üretim Süreci
Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma Prosesi → Galvanizleme, Toz Boya veya Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme
