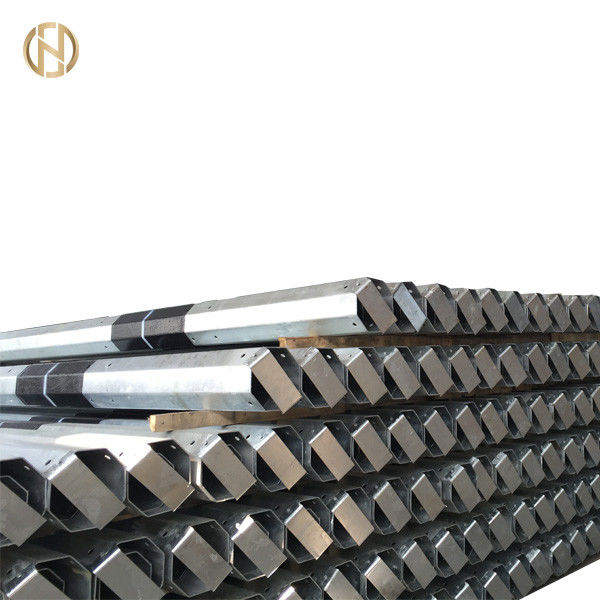

30FT 9m / 25FT 7.6m Metal Yardımcı Kutup Özel Toz Boya 7mm -16mm Kalınlık
-
Vurgulamak
elektrik yarar direği
,çelik iletim direği
-
Yüzey işlemeSıcak Daldırma Galvanizli
-
Yükseklik15m - 30m
-
MalzemeSıcak Haddelenmiş Çelik Q345B, GR65
-
Kalınlık7 mm - 16 mm
-
Elektrostatik toz boyalıBeyaz, Mavi, Şerit, Gri veya daha fazlası
-
Rüzgar direnci160 km/s
-
ŞekilYuvarlak veya Çokgen
-
Menşe yeriÇin
-
Marka adıFutao
-
SertifikaISO 9001
-
Model numarasıEP031
-
Min sipariş miktarı2 parça
-
Fiyat$300 - $3,999.00/ Piece
-
Ambalaj bilgileri40HC veya OT, mat veya saman paspas ile sarın
-
Teslim süresi30-60 iş günü
-
Ödeme koşullarıL / C, T / T
-
Yetenek teminiHer ay 1200 adet
30FT 9m / 25FT 7.6m Metal Yardımcı Kutup Özel Toz Boya 7mm -16mm Kalınlık
30ft 9m ,25ft ,7.6m Çelik Yardımcı Direk, metal yardımcı direkler
Ürün Açıklaması
Yukarıdaki ürünler, 10KV ile 550KV arasında güç dağıtımı için özel olarak yapılmış çelik elektrik direkleridir.
- Ürünler ANSI/TIA-222-G yapısal standartlarına göre tasarlanmış ve üretilmiştir.
- Rakiplerimize karşı bize avantaj sağlayan bu küresel üretim standartlarına yalnızca şirketimiz uyabilir.
- Ürünler ISO 1461/ASTM A123 standartlarına göre sıcak daldırma galvanizlidir.
- Kutup mili malzemesi: ASTM GR65,GR50,Q460 A572,S355,Q345/Q235, vb.
- Malzeme kodu : GB/T1591-2008,GB/T700-2006
- ISO 9001:2015 sertifikasına sahibiz ve müşterilerimize en iyi ürün ve hizmeti vermeyi taahhüt ediyoruz.
- Gerekirse, denetim ve tamamlayıcı bileşenler dahil olmak üzere ek yardım sağlıyoruz
- Müşterilerimizin özelliklerine göre çeşitli tasarımları barındırıyoruz
Makbuz denetimi Sözleşme kapsamında satın alınan tüm malzeme veya ekipman, belirtilen teslim alma noktalarında incelenebilir ve orada ve sonra DES tarafından kabul edilebilir veya reddedilebilir.Muayene, Spesifikasyonlara uygunluğu belirlemek için gerekli testleri içerecektir.İlk kabul testlerinin tüm masrafları Sözleşmeye dahil edilecektir.İlk teklif edilen malzeme veya ekipmanın arızalanmasından kaynaklanan müteakip testlerin masrafları Yükleniciden tahsil edilecektir.
| Tip | Güç Dağıtımı için Çelik Boru Direk |
| Uygun Kullanımlar | Güç dağıtımı |
| Şekil |
Borulu, Poligonal veya Konik |
| Malzeme |
Q345B/A572, minimum akma dayanımı>=345n/mm2 Q235B/A36, minimum akma mukavemeti>=235n/mm2 İsteğe göre diğer malzemeler kullanılabilir (Q460 ,ASTM573 GR65, GR50, SS400, SS490, ST52'ye) |
| Boyut Toleransı | +- %1 |
| Güç | 10KV ~550KV |
| Emniyet faktörü |
İletken tel için güvenlik faktörü : 8 Topraklama kablosu için güvenlik faktörü : 8 |
| Kg cinsinden Tasarım Yükü | 300~ 1000 Kg direk tepesinden 50cm'ye uygulanır |
| Oymak | Müşterilerin gereksinimlerine göre perçin veya yapıştırıcı, gravür, kabartma yoluyla isim levhası |
| Yüzey İşlem |
ASTM A123 standartlarına göre Sıcak Daldırma Galvanizleme/Toz Boya |
| Direklerin Ortak |
Ekleme Modu, İç Flanş Modu, Yüz Yüze Eklem Modu. |
| Kutup tasarımı | 8. derece depreme karşı |
| Rüzgar hızı | 160Km/Saat 30m/s |
| Asgari Akma Dayanımı | 355 mpa |
| Minimum Nihai Çekme Dayanımı | 490 mpa |
| Maksimum Nihai Çekme Dayanımı | 620 mpa |
| Standart | ISO 9001 |
| bölüm başına uzunluk | 14 m içinde, bir kez kayar derz olmadan oluşturuldu |
| Kaynak |
İç ve dış çift kaynak işlemi, kesintisiz bir yüzey üretir Kaynak Standardı : AWS ( American Welding Society ) D 1.1 |
| Kalınlık | 2 mm ila 30 mm |
| Üretim süreci | Malzemelerin Doğrulanması → Kesme → Kalıplama veya Bükme → Dikey Kaynak → Boyutların Doğrulanması → Flanş Kaynağı → Delik Delme → Kalibrasyon → Çapak Alma İşlemi → Galvanizleme veya Toz Boya, Boyama → Yeniden Kalibrasyon → Diş Açma → Paketleme |
| Ambalajlama | Direklerimiz genellikle üstte ve altta bir hasır veya saman balyası ile kaplanır.Ambalaj, müşterilerin gereksinimlerine göre de yapılabilir. |

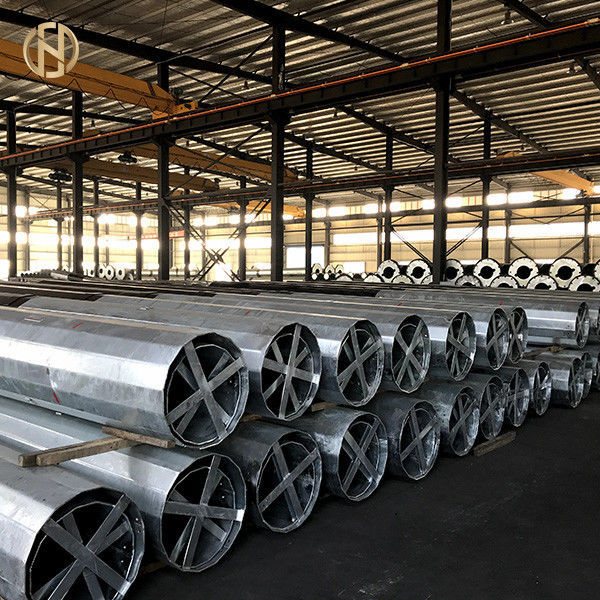

Fabrikamıza hoş geldiniz!
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
